Den nye Seutbrua blir 110 meter lang og 30 meter bred da den åpnes i november i år. Illustrasjon: Statens vegvesen.

Pressemelding - 5. juli 2019 10:59

Overvåker Seutbrua med millimeters presisjon

Cautus Geo har sensorovervåket Seutbrua fra februar 2018. Etter åpningen av brua i høst, samles sanntidsdata i Cautus Web fra 27 sensorer.

Instrumenteringen på nye Seutbrua er omfattende. Lierbedriften Cautus Geo har kontrakt med Statens vegvesen og har etablert 24 tøyningsmålere og ett inklinometer på en av de fem pælene som bærer brua. I tillegg skal selskapet montere to krakkmeter på brukarene på begge sider.

Sensorene til Cautus Geo fanger opp herdeprosessen, temperatur, trykkbelastning, setninger og sideveis bevegelser.

– Ingenting kan skje med Seutbrua uten at vi fanger det opp, sier geolog Sigmund Brekke Langelid i Cautus Geo.

Viser belastning i 3D

Sigmund Brekke Langelid har deltatt på det omfattende prosjektet siden 2017. I januar 2018 ble de første sensorene montert. Siden den gang er all data i sanntid analysert av Cautus Web.

– Vi har 3D-visning på en hovedpæl. Vi kan visuelt vise hva som faktisk skjer når brua utsettes for belastning, sier Langelid.

Systemet til Cautus Geo vil vise nøyaktig hva som skjer med brua når den utsettes for trafikk til høsten. Systemet vil varsle direkte til Statens vegvesen om det er bevegelser i brua.

Varsling kan utløses om brua beveger seg så mye som en millimeter.

– Gir faktisk kunnskap

– Vi gjør beregninger teoretisk for hvor kreftene går i alle bruer som bygges. Systemet til Cautus Geo gir faktisk kunnskap og vil verifisere verdiene vi har beregnet. Det gir oss mer informasjon og bedre grunnlag for å følge opp brua etter at den er i normal bruk. Dette kan også være nyttig informasjon til prosjektering av andre nye bruer, sier prosjektleder Tore Veum i Statens vegvesen.

Geotekniske sensorer er ikke daglig kost når det bygges nye bruer. For Seutbrua har blant annet grunnforholdene vært krevende. Brua har også fått lengre byggetid enn beregnet.

Bruåpning i november

Åpningen av brua er planlagt til november i år. Det er rundt 65 meter ned til godt fjell på det dypeste. Mye av grunnforholdene under den 110 meter lange og 30 meter brede brua består av kvikkleire, leire, morene og silt som også er en form for leire.

Den nye Seutbrua på riksvei 110 er en del av veiprosjektet på 1,4 kilometer fra Ørebekk til Simo. Selve brua er 110 meter lang og drøyt 30 meter bred.

FAKTA – om oppdraget

24 tøyningsmålere måler belastning. De står i stålkurven i pæl 2 i tre ulike høyder.
1 inklinometer (i pæl 2) måler vertikal deformasjon (sideveis bevegelse) og temperatur.
To krakkmeter (sprekkmålere) overvåker glidehengslene.
Data sendes i løpende til Cautus Web. Der analyseres data i sanntid.

Emner

Kategorier

Regions

Cautus Geo AS er et uavhengig selskap med hovedfokus på utvikling, etablering og drift av ulike målesystemer. Vi har som mål å vær en ledende og utviklende aktør innen effektive og sikre løsninger for overvåkning av konstruksjoner, landområder, vann, klima og miljø.

Kontakter

Lars Krangnes

CTO CTO, Project/Technology lars@cautusgeo.com +47 419 20 258

Atle Gerhardsen

Pressekontakt Administrerende direktør (CEO) atle@cautusgeo.com +47 996 45 021

Relatert media Last ned bilde for mediebruk

Geolog Sigmund Brekke Langelid i Gautus Geo i arbeid

Geolog Sigmund Brekke Langelid i Gautus Geo i arbeid
Lisens: Bruk i media
Innholdet kan lastes ned, bli brukt og delt i ulike medier av for eksempel journalister, bloggere, spaltister, kommentatorer etc., med den hensikt å formidle, fortelle og kommentere dine pressemeldinger, oppslag eller informasjon, forutsatt at innholdet er uendret og brukt i sin helhet. Opphaver skal navngis i den grad og på den måten god skikk tilsier (dette betyr f.eks. at fotografer nesten alltid skal navngis).
Filformat: .jpg
Størrelse: 2736 x 3648, 1.51 MB

Geolog Sigmund Brekke Langelid i Cautus Geo 2

Geolog Sigmund Brekke Langelid i Cautus Geo 2
Lisens: Bruk i media
Innholdet kan lastes ned, bli brukt og delt i ulike medier av for eksempel journalister, bloggere, spaltister, kommentatorer etc., med den hensikt å formidle, fortelle og kommentere dine pressemeldinger, oppslag eller informasjon, forutsatt at innholdet er uendret og brukt i sin helhet. Opphaver skal navngis i den grad og på den måten god skikk tilsier (dette betyr f.eks. at fotografer nesten alltid skal navngis).
Filformat: .jpg
Størrelse: 2736 x 3648, 6.5 MB

Store dimensjoner under bygging av den nye Seutbrua. Her etableres ett av fem søylefundament .

Store dimensjoner under bygging av den nye Seutbrua. Her etableres ett av fem søylefundament .
Lisens: Bruk i media
Innholdet kan lastes ned, bli brukt og delt i ulike medier av for eksempel journalister, bloggere, spaltister, kommentatorer etc., med den hensikt å formidle, fortelle og kommentere dine pressemeldinger, oppslag eller informasjon, forutsatt at innholdet er uendret og brukt i sin helhet. Opphaver skal navngis i den grad og på den måten god skikk tilsier (dette betyr f.eks. at fotografer nesten alltid skal navngis).
Kreditering: Cautus Geo
Filformat: .jpg
Størrelse: 3024 x 4032, 1.43 MB

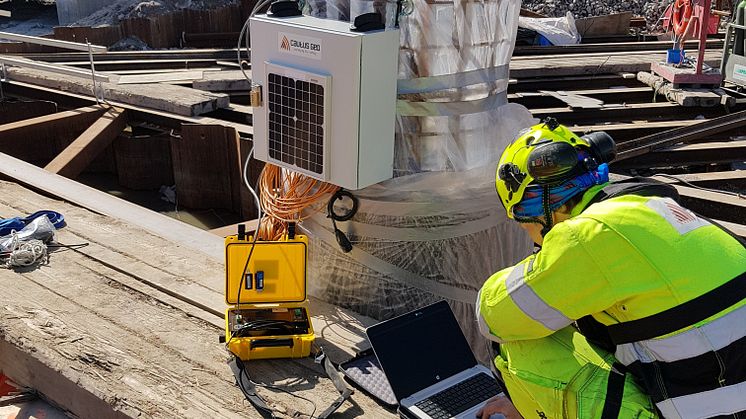

Seutbrua overvåkes med presisjon på en millimeter. All data samles i sanntid i Cautus Web.

Seutbrua overvåkes med presisjon på en millimeter. All data samles i sanntid i Cautus Web.
Lisens: Bruk i media
Innholdet kan lastes ned, bli brukt og delt i ulike medier av for eksempel journalister, bloggere, spaltister, kommentatorer etc., med den hensikt å formidle, fortelle og kommentere dine pressemeldinger, oppslag eller informasjon, forutsatt at innholdet er uendret og brukt i sin helhet. Opphaver skal navngis i den grad og på den måten god skikk tilsier (dette betyr f.eks. at fotografer nesten alltid skal navngis).
Kreditering: Cautus Geo
Filformat: .jpg
Størrelse: 3024 x 4032, 2.41 MB

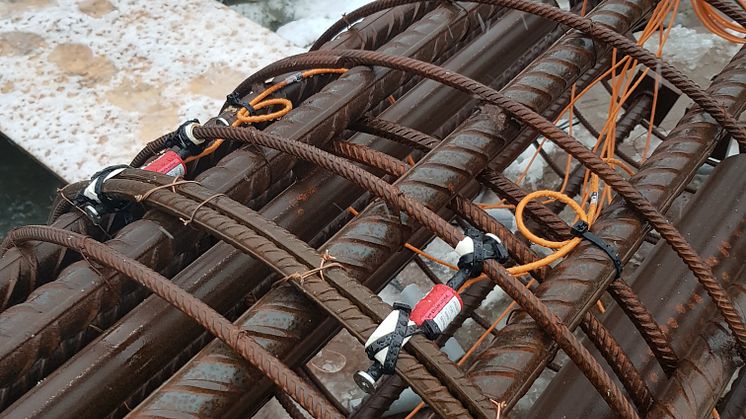

24 tøyningsmålere er montert på en av søylene som bærer den nye Seutbrua. Data er registrert siden 2018.

24 tøyningsmålere er montert på en av søylene som bærer den nye Seutbrua. Data er registrert siden 2018.
Lisens: Bruk i media
Innholdet kan lastes ned, bli brukt og delt i ulike medier av for eksempel journalister, bloggere, spaltister, kommentatorer etc., med den hensikt å formidle, fortelle og kommentere dine pressemeldinger, oppslag eller informasjon, forutsatt at innholdet er uendret og brukt i sin helhet. Opphaver skal navngis i den grad og på den måten god skikk tilsier (dette betyr f.eks. at fotografer nesten alltid skal navngis).
Kreditering: Cautus Geo
Filformat: .jpg
Størrelse: 3024 x 4032, 1.44 MB

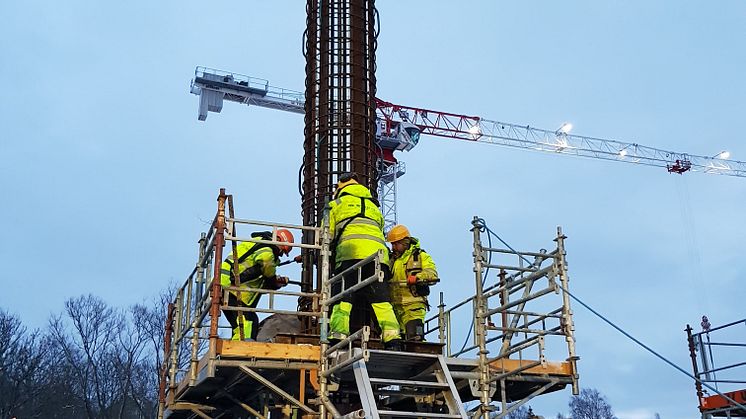

Tøyningsmålere og inklinometer ble etablert på en av søylene før støp i 2018.
