Mönsterkortsfräs LPKF ProtoMat S100 för framställning av mönsterkortsprototyper och småserier - speciellt anpassad för RF- och microvågsteknik.

Pressmeddelande   •   Feb 16, 2010 14:14 CET

Upptäck LPKF ProtoMat S100

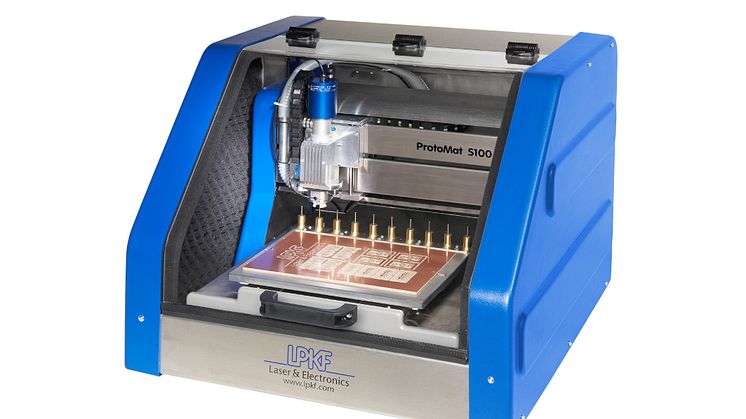

LPKF ProtoMat S100 är en mönsterkortsfräs för framställning
av mönsterkortsprototyper och småserier, anpassad speciellt
för RF- och microvågsteknik. Med sin exceptionella precision
lämpar sig LPKF ProtoMat 100 speciellt för ytkänsliga, mjuka
och flexibla substrater.

LPKF ProtoMat S100 uppnår en arbetshastighet på 150 mm
per sekund och ett spindelvarvtal upp till 100 000 varv per
minut för att framställa finaste strukturer på alla gängse mönster-
kortsmaterial på kortast möjliga tid. Med en upplösning på 0,25 µm
är detta det perfekta svaret på kravet med högsta precision.
Dessutom är LPKF ProtoMat S100 genom sin mångsidighet och den
höga hastigheten för olika användningar det ideala systemet. Utöver
framställningen av Multilayer-mönsterkort kan även tredimensionella
komponeter bearbetas. Systemet är kompakt och lätt att placera.
Med sin höga automatiseringsgrad blir Inhouse-prototyping så enkel
som aldrig tidigare.

Användningsområdena är många så som t.ex. 1- och 2-sidiga
mönsterkort, FR3, FR4, FR5, G10, flexibla substrat, HF-substrat,
gravering av frontplattor/skyltar, out-cuts-fräsning, filmfräsning,
konturfräsning av mönsterkort, testadapterborrning, SMD-lodpasta-
schabloner, djupfräsning av styva och flexibla mönsterkort, kapning
och efterbearbetning av bestyckade och obestyckade mönsterkort,
lödschabloner för mönsterkort.

Teknisk information
Minsta ledarbanbredd: 0,1 mm (4 mils)
Minsta avstånd mellan ledarbanor: 0,1 mm (4 mils)
Minsta borrdiameter: 0,15 mm (6 mils)
Bearbetningsyta: 229 x 305 x 38 mm
Upplösning X/Y: 0,25 µm (0,01 mil)
Upplösning Z: 0,5 µm
Spindelmotor: 10 000 upp till 100 000 varv/min
Verktygsbyte: automatiskt, 10 stationer
Verktygshållare: 1/8" spännhylsa
Borrkapacitet: 150 lyft/min
Positioneringshastighet max.: 150 mm/sek
X/Y-positioneringssystem: 3-fas-stegmotorer
Z-drift: stegmotor
Pneumatisk djupavkännare
Pneumatisk spännhylsa
Maskinmått: B650 x H510 x D800 mm
Vikt: 55 kg
Nätspänning: 120 / 240 V, 50 - 60 Hz / 200 VA
Integrerad arbetsområdesbelysning
Skyddshuv
Mjukvara: CircuitCAM PCB/BoardMaster
