Forbindelser til alle dimensioner

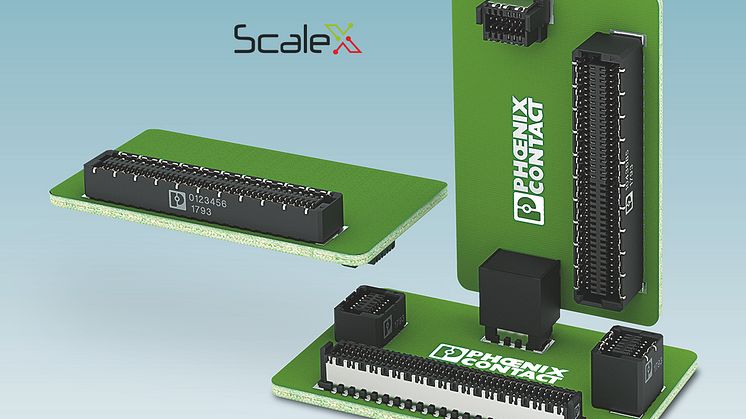

Phoenix Contact præsenterer en ny serie af robuste board-to-board stik. FINEPITCH serien omfatter fra starten skærmede stik med 0,8 mm deling og uskærmede varianter med 1,27 mm deling.

Den nyudviklede produktserie tilbyder forskellige løsninger til tilslutning af flere printkortstik i en komponent.

Horisontale og vertikale hun- og hanstik gør brugeren i stand til at arrangere printkortstik i komponenten i mezzanint, i samme plan eller ortogonalt. Begge produktrækker omfatter 12 til 80-polede varianter til strømme op til 1,4 A og spændinger op til 500 V AC. Med EMC-skærmning er FINEPITCH 0,8 rækken ideel til støjfri, high-speed dataoverførsel ved hastigheder op til 16 Gbps. Kontakterne på begge sider af ScaleX kontaktsystemet garanterer langvarig, stabil, elektromekanisk tilslutning, selv ved stød og vibrationer. Samtidig giver princippet mulighed for en høj tolerance for stik, som er monteret forskelligt. Derudover forebygger isolationshusets geometri, at stikkene kan forbindes forkert. Forkonfektionerede IDC hunstik fra FINEPITCH 1,27 rækken fås med fladkabler i tilpassede længder på forespørgsel, således at de kan indsættes i komponenten omgående.
