Pietarsaaressa sadevesi poistetaan suurten tehtaiden tasakatoilta

Pluvia-kattokaivot imevät veden tasakatoilta umpivirtauksen avulla

Katolle kertyvä vesi voi aiheuttaa ongelmia varsinkin suurilla tasakatoilla. Pietarsaaressa Fluid-Bagin ja Mirkan tehtailla ratkaisu kattoveden viemäröintiin löydettiin Pluvia-kattokaivoista, joiden toiminta perustuu umpivirtauksen aiheuttamaan alipaineeseen. Peruskorjauksessa Fluid-Bagin tehtaan matalaan sisätilaan saatiin lisää avaruutta, kun Pluvia-järjestelmän putket asennettiin kattoon vaakasuoraan, ilman perinteistä kaatoa. Tämä vapautti tilaa tehokkaaseen käyttöön. Mirkan tehtaalla Pluvia-järjestelmä asennettiin uusiin edustustiloihin. Koska järjestelmässä pystyviemäreitä tarvitaan tavallista vähemmän, kattoveden viemäröinti saatiin piilotettua täysin. Tämä toi arkkitehdin suunnitteluun vapautta, eikä ruokasalin keskelle tarvinnut lopulta asentaa pystyviemäriä. Molemmissa kohteissa asennuksen hoiti ORS Service. Fluid-Bagin peruskorjaus tehtiin vuosina 2017–2018, ja Mirkan uudiskohdetta rakennetaan parhaillaan.

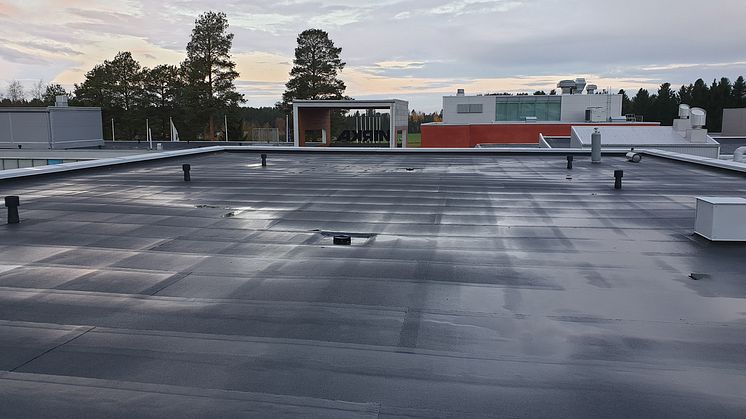

Perinteisessä kattovedenpoistojärjestelmässä putket tarvitsevat kaadon, jotta vesi valuu pois katolta. Koska putket asennetaan rakennuksen sisätiloihin, ne vievät tilaa ja estävät koko huonekorkeuden hyödyntämisen. Pluvia-kattokaivojen toiminta perustuu umpivirtauksen aiheuttamaan alipaineeseen, joka imee veden katolta. Siksi putket pystytään asentamaan vaakasuoraan sisäkattoon. Näin koko tila vapautuu hyötykäyttöön.

Pluviassa putkikoko on tavallista pienempi, joten kaatosateella putket täyttyvät kokonaan. Imuefekti varmistaa, ettei katolle jää vettä seisomaan. Veden korkea virtausnopeus tekee järjestelmästä itsepuhdistuvan. Veden mukana huuhtoutuvat roskat eivät kerry putkiin tukoksiksi, mikä vähentää huoltokustannuksia.

Lisätilaa peruskorjauksen yhteydessä

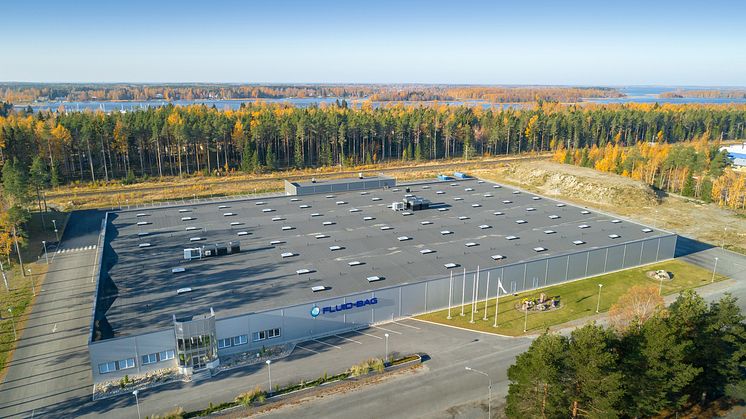

Pietarsaaressa Pluvia-kattokaivot ovat olleet käytössä Fluid-Bagin tehtaalla jo parin vuoden ajan. Tehtaassa valmistetaan IBC-kontteja teollisuuden käyttöön. Kun rakennuksessa tehtiin vuosina 2017–2018 laaja peruskorjaus, sen yhteydessä uusittiin myös kattovedenpoistojärjestelmä.

– Fluid-Bagin tehdas on tasakattoinen ja kooltaan todella suuri, noin hehtaarin kokoinen. Pitkissä halleissa tarvittiin isot kaadot putkille. Siksi ehdotimme ratkaisuksi Pluvia-kattokaivoja. Näin mataliin sisätiloihin saatiin lisää tilaa tehokkaaseen käyttöön. Geberit laati valmiin suunnitelman koko järjestelmälle, mikä teki asennuksesta helppoa ja nopeaa, kertoo asennuksen hoitaneen ORS Servicen toimitusjohtaja Stefan Björkman.

– Järjestelmä on ollut käytössä nyt pari vuotta, ja olemme saaneet Fluid-Bagilta tyytyväistä palautetta. Pluvia-kattokaivot ovat jaksaneet vetää hyvin, vaikka olisi satanut kaatamalla, Björkman toteaa.

Suunnittelun vapautta arkkitehdille

Mirka on hiomakoneita ja -tuotteita valmistava yritys, jonka tehtaaseen rakennetaan parhaillaan uusia edustustiloja. Suureen tasakattoiseen rakennukseen valittiin Pluvia-kattokaivot. Niiden avulla arkkitehti sai vapautta suuren, avoimen tilan suunnitteluun. Perinteisessä kattovedenpoistojärjestelmässä kohteeseen olisi tarvittu useita pystyviemäreitä, jotka johtavat veden katolta viemäriin. Muutamien kohdalla sijoittelu olisi aiheuttanut haasteita.

– Mirkan uudisrakennuksessa pystyviemäri olisi pitänyt asentaa keskelle suurta ruokasalia. Tämä olisi rikkonut arkkitehdin suunnitelmaa avoimesta tilasta. Pluvia-järjestelmässä pystyviemäreitä tarvitaan vähemmän, joten kattoveden viemäröinti saatiin kokonaan piiloon. Pienempi putkikoko ja ilman kaatoja tehtävä asennus vaikuttivat myös valintaan, Björkman kuvailee.

Vähemmän putkivetoja, pystyviemäreitä ja liitoksia runkoviemäriin

Pluvia-kattokaivot ja tarkkaan mitoitettu putkisto muodostavat keskenään umpivirtaukseen perustuvan järjestelmän, jossa useat kattokaivot liitetään samaan kokoojaputkeen. Sen ansiosta tarvitaan vähemmän putkivetoja, pystyviemäreitä ja maansisäisiä liitoksia runkoviemäriin. Näin syntyy säästöjä materiaali- ja asennuskustannuksissa.

– Eniten Pluviaa asennetaan tasakatoille, mutta se sopii muillekin kattotyypeille. Pluvia-kattokaivoja tarvitaan määrällisesti vähemmän, sillä yhden kaivon kautta sadevesiä saadaan viemäröityä jopa 25 litraa sekunnissa, mainitsee Geberitin myyntiedustaja Bent Andersson.

Pluvia-kiinnitysjärjestelmässä putkia ei kiinnitetä suoraan sisäkattoon, vaan metallikiskoihin. Kiskot estävät putkiston lämpöliikkeiden ja virtauksesta johtuvan liikehdinnän aiheuttamien kuormitusten siirtymisen rakenteisiin.

– Tekninen tukemme Suomessa tekee asiakkaalle valmiin suunnitelman, jossa kattovedenpoistojärjestelmä mitoitetaan kohteeseen ja sademäärään. Geberit tarjoaa teknistä tukea myös toteutusvaiheessa. Tarjoamme koulutusta rakennustyömaalla asentajille ja kattotyöntekijöille, Andersson lisää.

Geberit on valmistanut Pluvia-kattokaivoja lähes 40 vuoden ajan ja luonut niillä uudenlaisia standardeja kattovedenpoistoon. Viime vuosina Pluvia-kattokaivojen muotoilua on muutettu kompaktimmaksi ja ergonomisemmaksi. Asennusta ja huoltoa helpottamaan on kehitetty kääntösalpalukot, joilla kaivon kansi kiinnitetään paikoilleen. Kattokaivoihin on myös lisätty erikoispitkät Geberit PE-liittimet, jotka mahdollistavat paksumman eristepaksuuden katossa. Suunnitteluvaihetta helpottamaan on tehty BIM-objektit Autodesk Revit -ohjelmalle.

Pluviasta lisätietoja: www.geberit.fi/tuotteet/viemarijarjestelmat/geberit-pluvia/
