Contactron-serie supplert med speed-startere

Koble til, stille inn, starte

Asynkronmotorer forsynes ofte via overdimensjonerte frekvensomformere FU). Det koster penger og ofte også tid. Ved enkle applikasjoner med få funksjoner er derfor speed-startere velegnet, som blant annet utmerker seg med rask installering og idriftsetting – som navnet også antyder.

I industrielle anlegg er det vanligvis montert et høyt antall elektromotorer. De fleste motorer løser enkle oppgaver: De må frakte gjenstander eller væsker fra ett sted til et annet, eller utføre tilhørende behandlingstrinn. Mange av disse handlingene foregår i logistikksentre samt på maskiner og anlegg. Videre finnes det forskjellige måter for å starte og drifte en motor. For de fleste anvendelser benyttes det i dag frekvensomformere – spesielt dersom forskjellige turtall eller mykstart er nødvendig. Frekvensomformere er komplekse enheter som riktignok tar seg av mange oppgaver, men som ofte viser seg å være overdimensjonerte. For de applikasjonene man finner oftest, er – som allerede nevnt - typisk enkle oppgaver, som vanligvis krever to faste turtall og/eller en rampefunksjon med mykstart og -stans av motoren.

Sikker utkobling opptil SIL 3 og PL e

Den nye speed-starteren fra produktserien Contactron danner enhetsklassen mellom motorstarter og frekvensomformer. Denne kompakte løsningen imponerer med enkel betjening, og har alle nødvendige funksjoner – alle sammen integrert i ett hus: Direktestart av asynkronmotorer, vendestart, komplett motorvern, innstilling av forskjellige hastigheter, mykstart og -stans av motoren samt sikker stans gjennom Safe Torque Off. Enheten gir brukeren mange fordeler, spesielt sikker utkobling opp til sikkerhetstrinn SIL 3, PL e samt Kat. 4 som følge av de integrerte Safe-Torque-Off-funksjonene (STO). De kompakte husdimensjonene med byggbredde på kun 35 millimeter tilrettelegger for betydelig plassbesparelse i automasjonskapet. Videre sørger den enkle kablingen og et intuitivt betjeningskonsept for rask installering og idriftsetting. Med utgangspunkt i dette kan man med speed-starteren i produktserien Contactron implementere en økonomisk effektiv løsning som omfatter samtlige nødvendige funksjoner for forskjellige turtall og mykstart.

I de mest vanlige applikasjonene må dreiende og bevegelige deler kunne kobles sikkert ut med en nødstoppbryter, for eksempel dersom delene klemmes eller i forbindelse med nødstilfeller. En feil skal likevel ikke føre til redusert sikkerhet, som er grunnen til at maskinen eller anlegget må bygges opp redundant. Med speed-starteren i produktserien Contactron kan dette utføres direkte. For sikker utkobling av motoren er derfor ingen ekstra kontaktor nødvendig. Også på styringssiden er det mulig å utføre en tokanals utkobling via tilkoblingene STO+ og STO-. Dermed oppnår speed-starter Contactron sikkerhetskategoriene SIL 3, PL e og Kat.4 – og det med liten monteringsplass.

Idriftsetting på under ett minutt

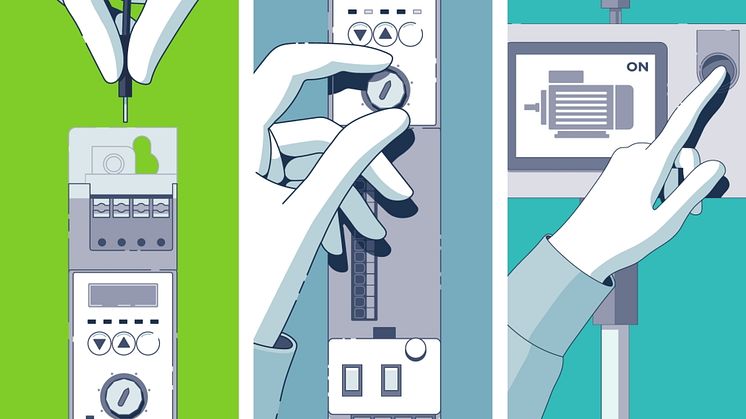

Når maskiner og anlegg skal settes opp, er tid det samme som penger: Jo enklere og raskere applikasjonen kan installeres, desto lavere økonomiske utlegg for maskinprodusenten og desto mer konkurransedyktig blir løsningen. Med speed-starterne fra Phoenix Contact forløper oppstarten på under ett minutt. Mottoet lyder her «Connect, set, start» - koble til, still inn, start.
For å starte motoren trenger du bare å kable lastinngangen og -utgangen, og legge et styresignal på et innstillbart fast turtall. Da kan motoren utføre arbeidet sitt umiddelbart. Selvsagt må innstillingene kunne tilpasses de forskjellige applikasjonene. Det foregår via det enkelt betjenbare betjeningskonseptet, som består av en skjerm, fem LED-er, to knapper for opp/ned, en Set-/Reset-knapp samt en dreiebryter.

I første omgang skal motorens nominelle strøm stilles inn, slik at motoren er beskyttet mot overlast. Et ytterligere motorvernrelé trenger da ikke lenger å monteres. I den forbindelse vris dreiebryteren helt enkelt til «Current», riktig verdi legges inn med knappen for opp/ned, og lagres med Set-/Reset-knappen. Og det var alt! Straks brukeren endrer en verdi, begynner denne å blinke i skjermen. Etter lagring vises verdien konsekvent. Rampetiden – det vil si tiden frem til kjøring opp til innstilt turtall – kan også helt problemfritt tilpasses. For å gjøre dette flytter brukeren dreiebryteren til «Ramp», angir ny verdi – som allerede kjent – via knappen for opp/ned, og lagrer den med Set-/Reset-knappen. Ferdig.

Forskjellige varianter for ulike behov

Hvis dreiebryteren settes til «Status», kan elektriske verdier som frekvens, strøm, spenning, temperatur og ytterligere data avleses. Hvis turtallet må tilpasses, kan dette også foretas i beskrevet form. Dreiebryteren endres til «Speed1», deretter endres riktig frekvensverdi igjen med knappen for opp/ned, og bekreftes med Set-/Reset-knappen. Til slutt blinker dreieretningen «R» eller «L» i LED-ene, som også kan angis med knappen for opp/ned og bekreftes med Set-/Reset-knappen. Hvis en ytterligere hastighet skulle bli nødvendig, gjentas prosedyren: Flytt dreiebryteren til «Speed2», definer verdien med knappen for opp/ned, og bekreft i neste trinn med Set-/Reset-knappen. Om ønsket kan brukere foreta ytterligere innstillinger med dreiebryterposisjon «Options».

Speed-starterne i serien Contactron finnes i en ytelsesklasse fra 0,25 til 1,5 kilowatt – og det for både en- og trefaset lastinngang, henholdsvis med eller uten integrert EMC-filter. Enhetene med integrert filter har en plugg- og utskiftbar vifte, mens enhetene uten filter har en kjøleblokk uten vifte.

Oppsummert kan man fastslå at speed-starterne gir en velegnet og lett håndterbar løsning for mange forskjellige applikasjoner. Under mottoet «Koble til, still inn, start» får brukeren en enhetsklasse som ligger mellom motorstarter og frekvensomformer.

Pluggbar tilkobling til de tre fasene

Speed-starterne i produktserien Contactron monteres enkelt på energifordelingssystemet CrossPowerSystem via Plug-and-Play. Først føres de tre fasene på energifordelingskortet via en tilkoblingsmodul eller en skillebryter, med integrerte sikringer. Med 5 A- eller 20 A-varianten av strømforsyningen Trio Power følger så 24 V-matingen, for fordelingen i automasjonskapet eller i felten benyttes PTFIX-klemmer eller rekkeklemmer.

De kompakte, og om ønsket nettorganiserbare hybridmotorstarterne fra serien Contactron, starter, reverserer og beskytter motorene sikkert og pålitelig. Hvis mykstart eller forskjellige turtall er nødvendig utover dette, kan speed-starteren helt enkelt installeres på energifordelingskortet via en adapter. Dermed tilrettelegger den intuitive enheten for rask, pluggbar tilkobling til de tre fasene. På den måten kan modulære, funksjonelle automasjonskap implementeres enda raskere.
