Hendel-push-in-tilkobling - plugger med enhåndsbetjening

Plugger med hendelbetjening forenkler prosesser innen automasjonsskapbygging

For å kable komponenter i automasjonsskapet kreves det alltid en rask, sikker og enkel tilkobling av ledere. Spesielt ved rekkeklemmer, da det her vanligvis kables mange tilkoblingspunkter. For pluggene i rekkeklemmesystemet gjelder dette på samme måte. Disse har nå derfor en hendel.

Tiltakende elektrifisering i samfunnet fører til at behovet for koblingsanlegg øker kraftig. Med vanlige produksjonsmetoder er dette vanskelig å etterkomme – automasjonsskapbyggingen må dermed bli mer effektiv. Også når det gjelder å kable rekkeklemmer, er effektivitet forespurt på alle måter. Av denne grunn investerer produsenter innen industriell tilkoblingsteknikk fortsatt i utvikling av tilkoblingsteknologier.

Brukere og installatører av automasjonsskap har gjerne helt forskjellige preferanser rundt ledertyper og lederforbehandling ved valg av tilkoblingsteknikk. Noen bruker flertrådede ledere med endehylser for å beskytte lederne mot spleising, unngår krympeprosessen og kabler opp uten endehylser, andre ønsker ingen forbehandling av ledere i det hele tatt.

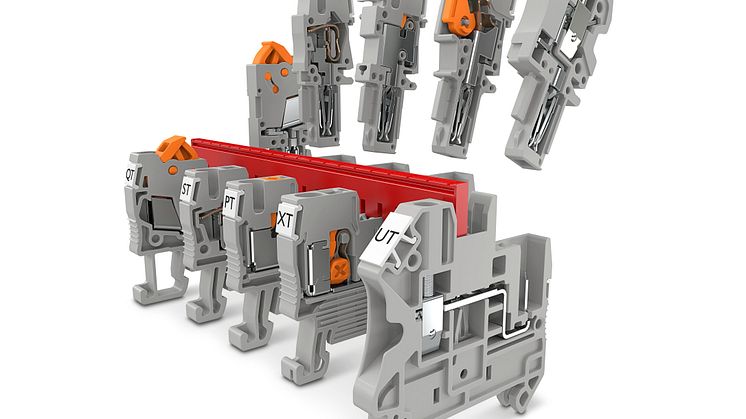

For å imøtekomme hver bruker i størst mulig grad har rekkeklemmesortimentet Clipline Complete fra Phoenix Contact forskjellige tilkoblingsteknikker som samlet ivaretar alle enkeltpreferanser: Skruen som universell tilkoblingsteknologi, hurtigkoblingsteknikken med IDC-kontakt for ledere uten forbehandling, push-in-tilkoblingsteknikken som innstikksteknikk for ledere med krympet endehylse og nå helt fersk også XT-teknikken for direkte kabling av flertrådede ledere uten endehylse. Avhengig av filosofi og verkstedsutstyr har rekkeklemmesortimentet fra Phoenix Contact alltid noe for de personlige behovene.

Riktig tilkoblingsteknikk for de forskjellige komponentene i systemet

Et moderne rekkeklemmesystem består av mange forskjellige komponenter. I tillegg til standard gjennomgangsvarianter og fleretasjesvarianter finnes det mange individuelle klemmetyper der hver og en er designet for bruk i en spesifikk applikasjon. Eksempelvis motorklemmer for kabling av nettopp motorer, eller initiator-aktuatorklemmer for tilkobling av aktuatorer og sensorer. I tillegg finnes det også pluggbare komponenter i systemene. Eksempelvis pluggene i de pluggbare rekkeklemmene Combi eller serviceplugger, som etablerer kontakt via rekkeklemmenes multifunksjonssjakt.

Frem til nå har disse også vært tilgjengelige med de velkjente tilkoblingsteknikkene skrue, IDC-teknikk, fjærkraft og push-in teknikk. Likevel har Phoenix Contact igjen gått tilbake til spørsmålet hvorvidt det kanskje finnes en enda bedre tilkoblingsteknikk for disse pluggkomponentene. Resultatet er nye pluggprodukter som er utstyrt med hendel-push-in-tilkoblingsteknikk. Tre fundamentale betraktninger førte til hendelteknikken:

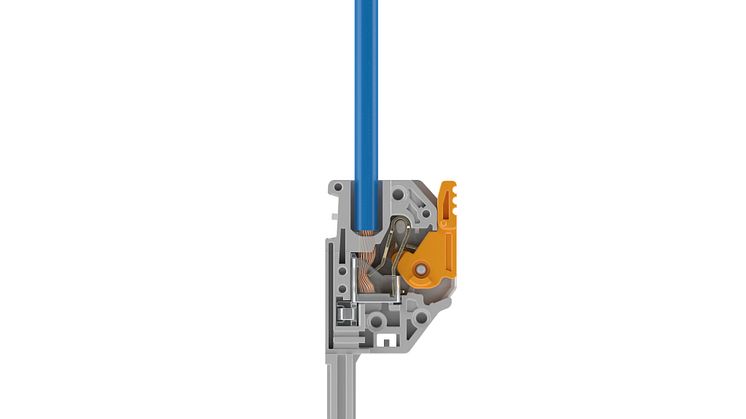

• Plugger pleier å kables opp oftere enn rekkeklemmer, spesielt de som brukes til testformål. Her er det viktig at lederen kan frigjøres så enkelt og praktisk som mulig. Denne muligheten tilrettelegger hendeltilkoblingsteknikk for, uten at ytterligere verktøy må benyttes.
• I motsetning til rekkeklemmer er ikke plugger festet på monteringsskinnen. Dette fører til at en tredje hånd trengs for å betjene tilkoblingsteknikken eller betjene lederen. En plugg med hendeltilkoblingsteknikk kan betjenes med den ene hånden, slik at brukeren kan føre lederen inn i tilkoblingspunktet med den andre hånden.
• Det gjør det enklere å bruke flertrådede ledere uten endehylse. Som allerede nevnt ovenfor, har markedet av forskjellige grunner helt forskjellige preferanser. En ren push-in-tilkoblingsteknikk har ikke fordelen med direkte innstikk av ledere uten endehylse, men det har hendel-push-in-tilkoblingsteknikken.

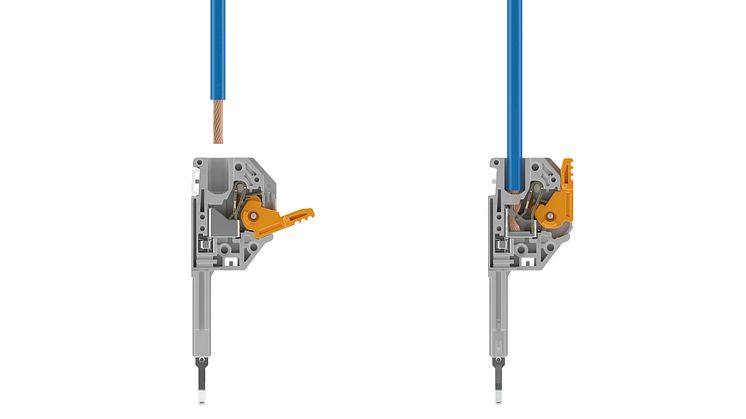

I tillegg har tilkoblingsteknikken den fordel at brukeren ved en hendel umiddelbart ser om hendelen er åpnet eller lukket.

Tre nye i teamet: LPS, LPO og LP Combi med hendel-push-in-tilkoblingsteknikk

Rekkeklemmesystemet Clipline Complete fra Phoenix Contact har tre nye produkter:

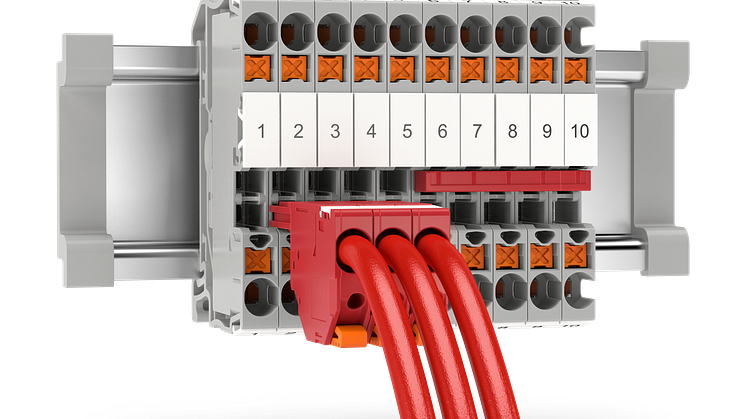

LPS – Lever technology service plug - er en plugg som brukes på testlaboratoriet. I tillegg til hendel-push-in-tilkoblingsteknikken utmerker den seg med forsølvet overflate på området med kontaktstrømbjelken, som sørger for sikker og gjentagende kontakt med laskebrønnen. Dermed kan pluggen plugges og trekkes ut mange ganger, og er egnet for bruk i testomgivelser. På samme måte som utstyr for testapplikasjoner, har pluggen rød husfarge. Det finnes en variant som kan rekkeplasseres, slik at plugger kan settes sammen til flerpolede pluggvarianter. For å hoppe over en pol kan en avstandsplate sneppes på mellom pluggene. Videre finnes det en enpolet variant som enten kan brukes som enkeltplugg eller som avslutter en flerpolet plugg.

LPO – Lever technology pick off plug – har samme husform som LPS. Den brukes for å koble et ytterligere potensial via laskebrønnen. Den kan også brukes for å etablere en fleksibel lask mellom to rekkeklemmer som ikke er ved siden av hverandre eller som til og med er på forskjellige nivåer. På området til kontaktstrømbjelken som etablerer kontakt med laskebrønnen har LPO en spesiell profil som sørger for at den sitter godt i laskebrønnen. Det sikrer permanent kontakt.

LPS og LPO finnes i 6 forskjellige størrelser, som tilsvarer rekkeklemmenes byggbredder: 5,2 mm, 6,2 mm, 8,2 mm, 10,2 mm, 12,2 mm og 16 mm.

På tilkoblingssiden er pluggene henholdsvis utstyrt med et kammer som kan ta opp et nominelt tverrsnitt på 2,5 mm². Merkespenningen er 800 V, merkestrømmen er 24 A etter derating.

Lanseringen av de tre første byggstørrelsene var i 2. kvartal 2023 på Hannover Messe, de tre neste vil følge i 4. kvartal 2023 på SPS.

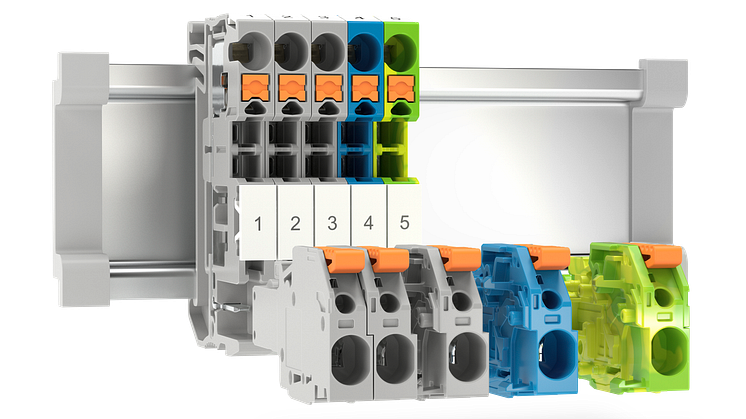

Det tredje, nye medlemmet i sortimentet er LP 2,5 Combi, som er en ny plugg for rekkeklemmene med pluggtilkobling fra sortimentet Clipline Complete. Det er det logiske supplementet til pluggsortimentet til Combi-rekkeklemmene.

På samme måte som ved rekkeklemmene, gir også sortimentet med pluggbare rekkeklemmer de mest vanlige tilkoblingsteknologiene for komponentene: Skrutilkoblingsteknikk, fjærkrafttilkoblingsteknikk, hurtigkoblingsteknikk og push-in-tilkoblingsteknikk. Med LP 2,5 omfatter pluggsortimentet nå også hendel-push-in-tilkoblingsteknikk.

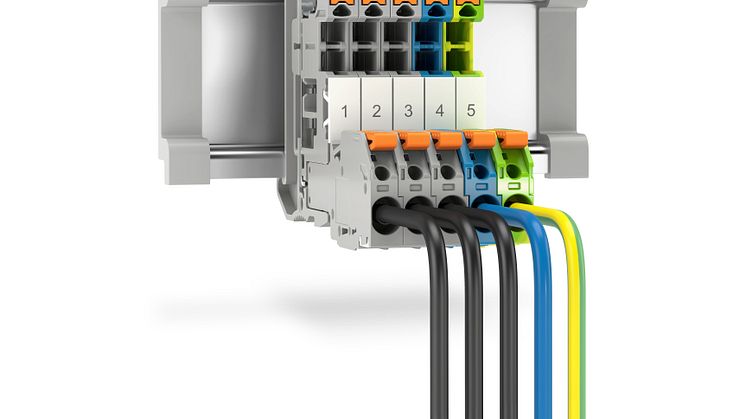

Som vanlig er her enkeltplugger som kan konfigureres individuelt og 1 til 15-polede, prefabrikkerte varianter, tilgjengelig. Med de konfigurerbare variantene kan brukerne sette sammen enkeltblokker i fargene grå, blå og grønn-gul. De prefabrikkerte pluggene er som vanlig tilgjengelig i grå farge.

Nettopp ved Combi-pluggene blir fordelen ved hendelteknikken enda mer synlig, da flerpolede ledninger kan tilkobles raskt og enkelt fordi hendelen forblir i åpnet posisjon helt til brukeren lukker kontaktkammeret.

LP 2,5 Combi-pluggene har også vært tilgjengelige siden Hannover Messe.

Oppsummering

Et rekkeklemmesortiment er et system med mange enkeltkomponenter. For å oppnå mest mulig effektivitet ved kablingen er det viktig å bruke riktig tilkoblingsteknikk for de forskjellige komponentene.

I sortimentet Clipline Complete brukes hendel-push-in-tilkoblingsteknikk derfor helt bevisst der den er hensiktsmessig, og forenkler kablingsprosessene – ved pluggen.
