Nye funksjoner og varianter for PTFIX - Utvidelsen av FIX-faktoren

Funksjonsblokker for det modulære fordelerblokksystemet

Moderne rekkeklemmesystemer er ytelsessterke, og finnes i et høy antall varianter. Konfigureringen av disse kan likevel være tidkrevende og dyr. PTFIX-fordelerblokksystemet fra Phoenix Contact gir her et høyt antall muligheter for optimalisering.

Elektrofagkrefter, for eksempel automasjonskapbyggere, installatører og konstruktører, står foran utfordringen om å foreta kablingen i prosjektene raskt, rimelig og mest mulig kompakt. Når man står igjen med høy tilkoblingskvalitet, vedlikeholdsfrihet og muligheter for utvidelse i ettertid, har man gjort alt etter boken.

Markedet har rikelig med komponenter for disse oppgavene. Rekkeklemmesystemer i høy kvalitet med forskjellige tilkoblingsteknikker og stort tilbehør gjør ikke valget enkelt, men fører til slutt som regel frem til ytelsessterke løsninger.

Men er den valgte pakken virkelig den beste for bruksområdet? Er det ikke mulig å få det enda litt mindre og rimeligere? Og hvor mye tid krever det egentlig å installere og kable opp løsningen min?

Planleggingen av disse er kompleks, all den tid det ikke bare er de rent elektriske parameterene i applikasjonen som er av interesse. Allerede ved å velge riktig tilkoblingsteknikk kan man i ettertid spare seg for mye kablingstid, og tid er penger.

Ved skruforbindelser må du fremdeles foreta påkrevde tester for å verifisere momentområdet, som selvsagt innebærer en dyr og vedlikeholdskrevende momentskrutrekker. Alt dette kan forhindres ved å bruke fjærkrafttilkoblinger. Dersom det brukes massive ledninger eller fleksible ledere med endehylse, lønner det seg å velge innstikksteknikken push-in, med alle fordeler den innebærer. Med dette sparer man mye tid og oppnår tilkoblingssikkerhet. Ved innstikksteknikken kan man i overført betydning snakke om et «digitalt» tilkoblingspunkt: Tilkoblet eller ikke - tilstander mellom disse, som ved feil dreiemomenter kan oppstå i skruforbindelser, forekommer ikke her.

Plassbesparelse og fleksibilitet – er det mulig samtidig?

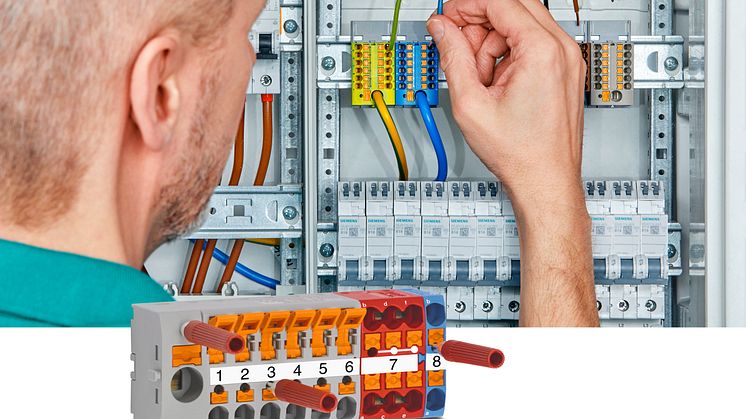

Med introduksjonen av PTFIX-fordelerblokkserien med push-in-tilkobling har Phoenix Contact skapt nye muligheter for universell kabling. Med en målrettet reduksjon av viktige funksjoner til et essensielt minimum, og for slik å kunne oppnå meget små løsninger som er enkle å benytte, setter bedriften her helt nye standarder. Dermed kan basisblokkene påføres forskjellige adaptere , slik at de kan monteres loddrett eller vannrett på alle vanlige DIN-skinner TH 35 og TH 15 etter IEC (DIN EN) 60715.

Videre finnes det flensadaptere som kan brukes for å skru PTFIX-produktene til overflater - og det til og med i en teoretisk endeløs rekkeplassering. Sannsynligvis den mest uvanlige monteringsmetoden, men også redningen for mange prosjekter der det ikke finnes vanlig monteringsrom, er klebemontering, som det også finnes PTFIX-varianter for. Raskt og enkelt: Trekk av folien, klistre på en ren flate, og du er ferdig.

For prosjekter der rask montering er viktigere enn høy fleksibilitet, tilbyr Phoenix Contact artikler som allerede er premontert. Her gjenstår bare følgende: Pakke ut – montere - kable.

Enda et skritt i retning tidsbesparelser tar man med konfiguratoren, som er tilgjengelig på nettsiden. Her kan ønskede kombinasjoner av de mest forskjellige blokker, inkludert adaptere og individuell merking, utformes og bestilles i sin helhet direkte via handlekurven.

Produktporteføljen til Phoenix Contact omfatter allerede fordelerblokker med eller uten samletilkobling i forskjellige tilkoblingstverrsnitt fra 1,5 mm² til 10 mm² på utgangssiden. Her skal nevnes at de såkalte monoblokkene, som kun har to tilkoblinger, praktisk gjengir funksjonen til en gjennomgangsrekkeklemme og dermed tilrettelegger ikke bare for fordeling, men også for enkeltsignalkabling. Med PTFIX-systemet kan man dermed allerede i dag implementere meget komplekse koblinger særdeles plassbesparende, raskt og fleksibelt.

Phoenix Contact utvider artikkelserien med funksjonsblokker som åpner for muligheter for å skille, teste, sikre og til og med plugge diskrete komponenter som dioder og motstander. Disse pluggelementene er standard i rekkeklemmesystemet CLIPLINE complete, funksjonene er likevel kun tilgjengelige i PTFIX-systemet – og ingen andre steder i markedet – i slike små, fleksible og konfigurerbare tilkoblingselementer.

Ved å bruke tilbehørsdeler som allerede er veletablert, som skillekniver og -plugger samt sikringsplugger og komponentholdere, er det dermed enkelt å gå over til PTFIX-systemet også der hvor standardløsninger som følge av plassmangel ikke var mulig for nevnte funksjoner.

Phoenix Contact tilbyr en PTFIX basisblokk med åpen skillesone for innplugging av tilbehørsplugger etter ønske, som komponentpluggen P-CO, skillepluggen P-DI, gjennomgangsforbinderen P-FIX og sikringspluggen P-FU. Her kan brukeren velge mellom mange forskjellige, fritt kombinerbare muligheter. Blokken har en samletilkobling med 6 mm² merketverrsnitt, og seks uttak med 2,5 mm² merketverrsnitt. Tilkoblingene kan også ta opp massive ledninger opptil 10 mm² eller 4 mm².

Skillefunksjon i miniatyrformat

For bruk i maskin- og styringsteknikk samt innen prosessteknikk er knivskilleklemmer meget godt egnet. Også PTFIX-blokker finnes med skillekniver i to varianter. Antall tilgjengelige tilkoblinger og tilkoblingstverrsnitt er de samme som ved basisblokken, de to variantene har likevel forinstallerte skillekniver i skillesonene. Forskjellene ligger i hvordan knivene betjenes: MT-varianten har de velkjente skilleknivene som åpnes ved hjelp av en skrutrekker og som derfor er meget sikre mot utilsiktet betjening. Mange brukere installerer komponentene likevel på beskyttede områder, for eksempel i lukkede automasjonskap eller fordelingsbokser, og foretrekker derfor muligheten til å kunne åpne skilleknivene uten bruk av verktøy. Nettopp dette gir PTFIX-blokkene med MTL-skillekniv. Skillekniven er tilkoblet en kunststoffhendel der du helt enkelt åpner forbindelsen ved å trykke med fingeren.

Disse skillevariantene har en lengde på 47,5 mm og en bredde på 28,6 mm og er dermed meget kompakte, spesielt med tanke på at dette produktet inneholder syv push-in-tilkoblinger, som omfatter henholdsvis et 2,3 mm prøveutttak samt seks skillesoner.

Blokkhøyden varierer mellom 21,7 mm (TG-versjon), 23,3 mm (MT-versjon) og 28,14 mm (MTL-versjon), avhengig av monteringen av skillesonene. Hvis det benyttes monteringsskinneadaptere, kommer 0,7 mm eller 2,2 mm pluss monteringsskinnehøyde i tillegg. I mange applikasjoner betyr slike kompakte størrelser nye muligheter for å separere strømkretser.

PTFIX-skilleblokkene er normativt kvalifisert i samsvar med den harmoniserte standarden IEC (DIN EN) 60998-2-2, og har blitt testet ved bruk av monteringsskinneadaptere etter IEC (DIN EN) 60947-7-1, med 400 V og maks. 20 A pr. skillesone.

FIX-format for fin- eller G-sikringsinnsatser

For å komplettere tilbudet for maskin- og prosessteknikere og mange andre fagkrefter for elektroteknikk tilbyr Phoenix Contact fra 2022 en sikringsholder for fin- eller G-sikringsinnsatser 5 x 20 mm. I fordelings- og skillevarianter i samme størrelse får man slik muligheten til å individuelt beskytte seks strømforløp samtidig via en samlekontakt. Som man allerede er kjent med fra Clipline Complete-systemet, finnes det i tillegg til den rene sikringsholderen også varianter med lysindikator for utløst sikringsinnsats, for 24, 60 og 250 volt. Sikringsinnsatsene festes i blokken med en plassbesparende skruholder.

Her finnes det ingen plugger eller hendler som stikker ut, som igjen viser den konsekvente størrelsesreduksjonen, som er selve synonymet på PTFIX-porteføljen.

Samme byggstørrelse, like monteringsmuligheter – dette er man kjent med ved PTFIX. Brukere som allerede benytter det modulære systemet fra denne produktserien, trenger ikke å gjøre noen endringer i fremtiden med hensyn til tilbehør. Eksisterende monteringsskinneadaptere og skruflenser kan selvsagt benyttes sammen med sikringsholderen. Alle PTFIX-produkter med samme nominelle tverrsnitt kan også kombineres innbyrdes. Variantene med 2,5 mm²- og
4 mm²-tilkoblinger har like små sidemål, og kan dermed kombineres og benytter samme festetilbehør.
PTFIX-sikringsholderen er samsvarsgodkjent i henhold til IEC (DIN EN) 60947-7-3. Hver sikringsgren er her konstruert for 250 V og maks. 6,3 A.

Samtlige skille- og sikringsholdervarianter i PTFIX-porteføljen har nøyaktig samme sidemål som standard fordelingsblokkene i samme tverrsnitt. Det betyr at PTFIX-funksjonsblokkene som vanlig er kompatible med det eksisterende systemet, kan sneppes sammen og også kan monteres ved hjelp av standardadapterene.

OPPSUMMERING

Med de nye skille- og sikringsblokkene i fordelerblokksystemet tilbyr Phoenix Contact nå nyttige funksjoner i det såkalte «FIX-formatet», som tidligere kun var mulig med mer voluminøse rekkeklemmer med ytterligere, dyre konfigureringstiltak, som for eksempel montering av lasker.

Etter PTFIX-mottoet «Pakk ut, koble til, ferdig», bidrar de nye produktene til at komplekse prosjekter kan implementeres både raskt og individuelt tilpasset.

En rund pakke med funksjonsblokker for PTFIX-systemet

Blokker med skillesoner:

• Åpne skillesoner for individuell montering av Clipline Complete standardtilbehør (variant -TG)
• Blokker formontert med sikre skillekniver. For å åpne kontaktene kreves en skrutrekker (variant -MT)
• Skillekniver med hendel, åpnes uten verktøy (variant -MTL)
• Uten lysindikator som viser utløst sikringsinnsats
• Med lysindikator for henholdsvis 24 V, 60 V og 250 V

Fordelerblokk for montering av 5 x 20 mm finsikringsinnsatser:

Produktene har henholdsvis en sentral samletilkobling og seks strømavgreninger, som skal separeres eller sikres enkeltvis.
