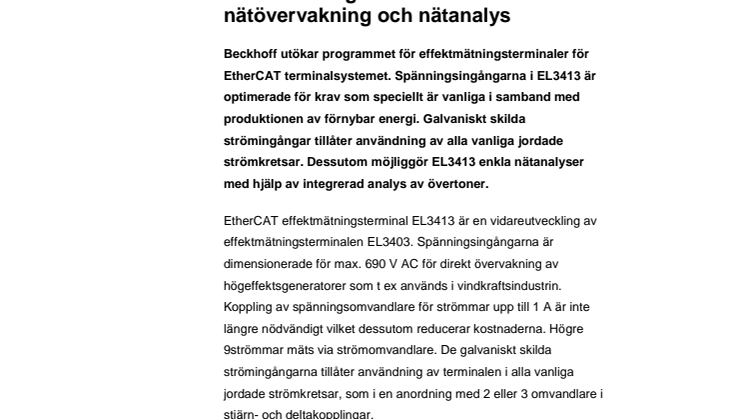

Beckhoff's effektmätningsterminal EL3413 för nätövervakning och nätanalys

Beckhoff utökar programmet för effektmätningsterminaler för EtherCAT terminalsystemet. Spänningsingångarna i EL3413 är optimerade för krav som speciellt är vanliga i samband med produktionen av förnybar energi. Galvaniskt skilda strömingångar tillåter användning av alla vanliga jordade strömkretsar. Dessutom möjliggör EL3413 enkla nätanalyser med hjälp av integrerad analys av övertoner.

EtherCAT effektmätningsterminal EL3413 är en vidareutveckling av effektmätningsterminalen EL3403. Spänningsingångarna är dimensionerade för max. 690 V AC för direkt övervakning av högeffektsgeneratorer som t ex används i vindkraftsindustrin. Koppling av spänningsomvandlare för strömmar upp till 1 A är inte längre nödvändigt vilket dessutom reducerar kostnaderna. Högre 9strömmar mäts via strömomvandlare. De galvaniskt skilda strömingångarna tillåter användning av terminalen i alla vanliga jordade strömkretsar, som i en anordning med 2 eller 3 omvandlare i stjärn- och deltakopplingar.

Det finns även möjlighet att utföra enkla nätanalyser med EL3413. Med hjälp av den integrerade analysen av övertoner kan mätningar upp till 21 övertoner genomföras. Andelen översvängningar kan, liksom alla terminalens mätvärden, utläsas ur processdata och bearbetas av den överlagrade styrningen.

www.beckhoff.se/EL3414
