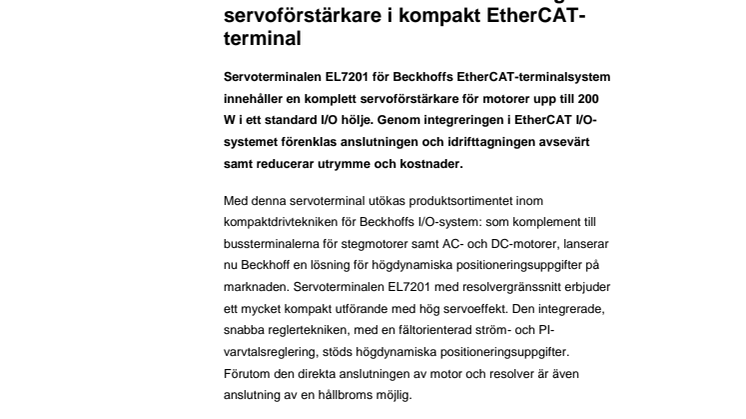

Fullvärdig servoförstärkare i kompakt EtherCAT-terminal från Beckhoff

Servoterminalen EL7201 för Beckhoffs EtherCAT-terminalsystem innehåller en komplett servoförstärkare för motorer upp till 200 W i ett standard I/O hölje. Genom integreringen i EtherCAT I/O-systemet förenklas anslutningen och idrifttagningen avsevärt samt reducerar utrymme och kostnader.

Med denna servoterminal utökas produktsortimentet inom kompaktdrivtekniken för Beckhoffs I/O-system: som komplement till bussterminalerna för stegmotorer samt AC- och DC-motorer, lanserar nu Beckhoff en lösning för högdynamiska positioneringsuppgifter på marknaden. Servoterminalen EL7201 med resolvergränssnitt erbjuder ett mycket kompakt utförande med hög servoeffekt. Den integrerade, snabba reglertekniken, med en fältorienterad ström- och PI-varvtalsreglering, stöds högdynamiska positioneringsuppgifter. Förutom den direkta anslutningen av motor och resolver är även anslutning av en hållbroms möjlig.

Permanenta magnetiska synkronmotorer med en uppmätt strömstyrka på upp till 4 A kan kopplas på som belastning Ett flertal övervakningar, t.ex. av över- och underspänning, överström, terminaltemperatur eller motorns utnyttjandegrad, ger en maximal driftssäkerhet. Moderna effekthalvledare garanterar en minimal förlusteffekt och möjliggör en återmatning till DC-länken vid bromsdrift.

Servoterminalen är helt integrerad i Beckhoffs automatiseringsprogramvara TwinCAT och möjliggör en komfortabel parametrering. Vid externa masters sker parametreringen via CAN over EtherCAT-profilen (CoE).

Skalenlig servolösning

Servoterminalerna täcker ett brett användningsområde av positioneringsuppgifter: från förpackningsmaskiner och monteringsautomater till minirobotar. Med servoterminalen EL7201 kan utbudet av servoförstärkare skaleras än finare. Från miniservoförstärkaren upp till 200 W i EtherCAT-terminalen till AX5000-servoförstärkaren med 118 kW, erbjuder Beckhoff ett brett program inklusive lösningar för drivteknik.

www.beckhoff.se/EL7201
