TwinCAT 3 från Beckhoff - komfortabel integrering av CNC

TwinCAT CNC är en del av Beckhoff’s automationsplattform. Den senaste generationen, TwinCAT 3, öppnar nya möjligheter för utvecklingen genom integrering av utvecklingsmiljön i Microsoft Visual Studio®. Både TwinCAT NC I och CNC är helt inbäddade i den nya plattformen. De rymmer hela området av klassisk CNC sökvägskontroll till high-end-system för komplexa rörelse- och kinematikkrav. Med TwinCAT-biblioteket "Kinematic Transformation" kan robotkinematiker realiseras och integreras i styrningen. Den sömlösa integrationen gör det möjligt att koppla PLC/C/C++ eller Matlab®/Simulink® med en CNC. Då alla språk erbjuder kompatibla gränssnitt, kan PLC- delen hos en CNC skrivas i såväl IEC 61131 som C/C++.

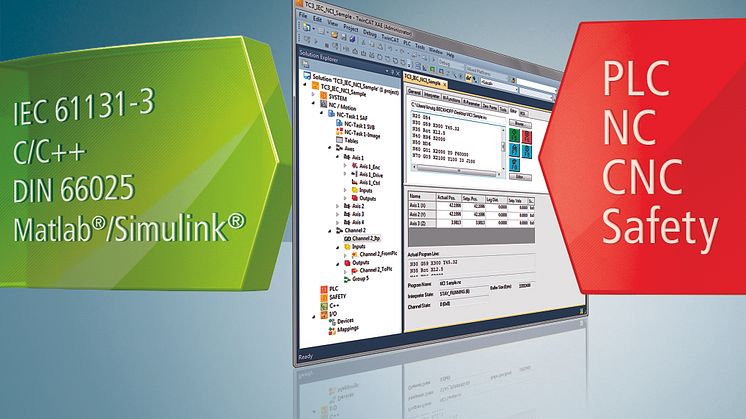

Automatiseringsprogramvaran TwinCAT bildar plattformen för styrning av PLC, motion- och CNC-funktioner, visualisering, säkerhetsteknik, mätteknik, tillståndsövervakning och robotteknik. I version 3 av TwinCAT underlättas utvecklingen avsevärt genom integreringen av alla verktyg i en utvecklingsmiljö. Denna utvecklingsmiljö bygger på Microsoft Visual Studio®, i vilken konfiguratorerna och programmeringsmiljön för IEC 61131 integreras. Med C och C++ finns fler språk tillgängliga för programmering. Även Matlab®/Simulink® kan användas som utvecklingsplattform för regulatorer och filter.

Microsoft Visual Studio® gör det möjligt att använda moderna verktyg för programutveckling. Med Team Foundation-servern kan antingen ändringar i källkoden och buggar följas upp eller programprojekt hanteras. En editor för komfortabel konfiguration och programmering av säkerhetstekniska applikationer är också integrerad. Säkerhetsprogrammen kan skrivas på funktionsblockspråk eller i C. Dessutom kan säkerhetssystemen konfigureras här. Beräkningsverktyg för det nya maskindirektivet är integrerat och underlättar de nödvändiga beräkningarna.

Den PC- och EtherCAT-baserade CNC-lösningen från Beckhoff integrerar alla maskinfunktioner i samma maskin- och program-varuplattform vilken utmärker sig genom hög prestanda, öppenhet och flexibilitet. Den universella TwinCAT automationsmjukvaran och det snabba EtherCAT fältbussystemet, industridatorer, kontrollsystem, I/O-komponenter och drivteknik erbjuder tillsammans en komplett CNC lösning. Härmed ökas anläggningarnas produktivitet, styrningsdesignen blir "slankare" och kostnaderna för maskinvara, utveckling, idrifttagning och underhåll sänks avsevärt. Beckhoffs CNC-plattform lämpar sig för all industri, bearbetningsteknologier och maskinkinematiker: från kompakta dentalbearbetningscentra och träbearbetningsmaskiner till komplex plasmaskärning till svetsmaskiner. CNC-lösningen från Beckhoff möter de exakta kraven på modulära och multifunktionella maskinkoncept.
