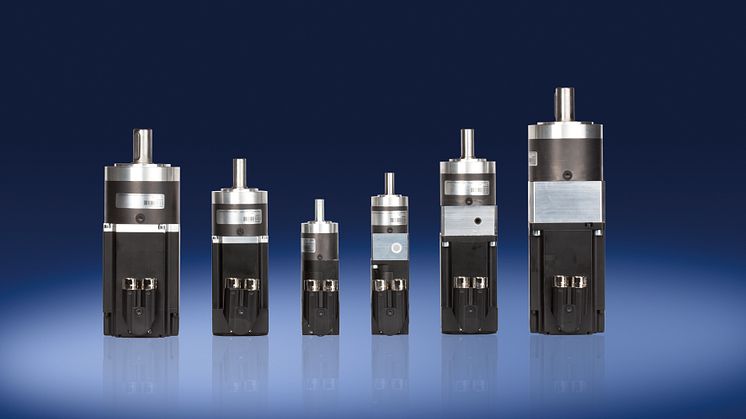

Kompakta servomotorer: kortare - lättare - mer dynamiska

Utrustad med minsta möjliga absolutvärdesgivarsystem med en upplösning av 262 144 pulser per varv, kan systemet uppnå högsta precision samtidigt som det tar upp minsta möjliga utrymme. För att spara vikt, installationsutrymme och den mängd massa som flyttas, monteras växellådan direkt på motorn. Detta nya monteringssätt har blivit möjligt genom att konstruera om motorns fläns och anpassa den helt till växellådan. Växeln vilar direkt på motoraxeln och ersätter den ingående axeln på växellådan. Detta montage gör adapterfläns, klämkoppling och växellådans ingående lager onödiga. Förutom en besparing i vikt och installationsutrymme på ca 20%, har den mängd massa som måste flyttas minskats avsevärt.

Tack vare den stela konstruktionen och den lilla mängden massa, kan högpresterande reglerkretsar skapas för dynamiska applikationer, även i små utrymmen.

Med växellådor monterade direkt på motorn, är det möjligt att välja mellan 8GM30 ekonomiserie, 8GM40 standard växellådor och 8GM50 förstärkta växellådor.

Växellådor i standardserien finns som enstegs och tvåstegs enheter med ett glapp mellan <8 - <15 bågminuter. 8GM50 serien använder lager optimerade för radiella och axiella krafter för mekanisk kompatibilitet med Wittenstein produkter.

Med de egenskaper som nämns ovan är denna serie optimalt lämpad för tillämpningar som ställer de högsta kraven på dynamik och vridmoment när utrymmet är begränsat.
