Nyckeln till mer säkerhet - nytt integrerat cylinderlås för NZM-brytare

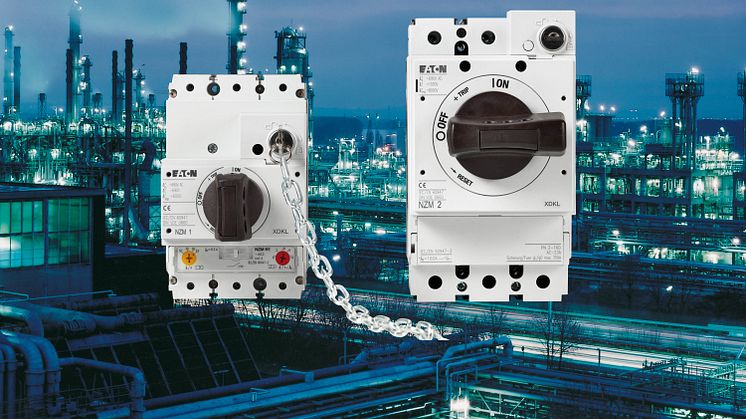

Krafthanteringsföretaget Eaton erbjuder nu sina NZM-brytare med en säker nyckelcylinder. Ett cylinderlås är integrerat i utrymmesbesparande design i vredets drivböjning och/eller luckkopplingsvredet. Användare kan nu låsa brytare och belastningsbrytare i "OFF"-position snabbt och enkelt med en nyckel, vilket ser till att brytarna skyddas mot oavsiktlig återstart.

Den mekaniska sammankopplingen av flera brytare är också möjlig. I detta fall kan endast de omkopplare i vilken en nyckel sätts in slås på. Låsmekanismen ökar därmed säkerheten för maskiner och anläggningar och förbättrar arbetssäkerheten. Tack vare att cylindernyckeln är en del av en förinstallerad lösning, möjliggör den en snabb installation och aktivering av en brytare-lås-kombination.

Det mekaniska låssystemet kan användas för alla storlekar av NZM-brytare, huvud och reparations- och/eller underhållsbrytare. Användningsområdena inkluderar kommersiella och industriella försörjningssystem, processindustri, varvsindustri, gruvdrift, datacenter, reservkraft och telekommunikation.

Mekanisk låsning förhindrar påslagning av den berörda brytaren, vilket därmed uppfyller frånslagningsprinciper enligt IEC/EN 60947-1 när enheten är i "OFF"-läge. Det har en direkt inverkan på den relevanta brytaren genom det inbyggda cylinderlåset i kombination med det beprövade vridhandtaget och luckkopplingsvredet. Låsmekanismen är en enkel metod för säkert arbete på avstängda maskiner eller anläggningar och för säkert sammankopplande av flera brytare. Brytaren måste vara avstängd för att kunna låsa systemet.

Säkerhetsnyckeln kan också bara tas bort i "OFF"-läge. I leveransen ingår ett säkerhetslås för varje enhet med två samtidiga låsnycklar i kombination med en förmonterad lösning bestående av ett vridhandtag eller luckkopplingshandtag och brytare.

NZM-serien omfattar fyra brytare med en allmän brytförmåga från 25 kA för en liten underfördelning upp till 150 kA för komplexa högenergianläggningar. Den kompakta designen av den lilla 160 A-brytaren, som en primär brytare i maskinkontrollen och som en inkommande brytare i fördelarpaneler eller utgående matarväxlar i energifördelare, hjälper till att spara utrymme. Andra enhetskategorier omfattar 300 A, samt 630 A som kommer i ett särskilt utrymmesbesparande design, och den stora 1600-brytaren.

Olika utlösande versioner finns tillgängliga för NZM-modellerna, antingen i lågkostnadsutförande med termomagnetiska utlösare (NZM1-3) eller med kommunikationskapabel digital elektronik (NZM2-4) för olika skyddsfunktioner: både för likströms eller växelströmsnät, inklusive kabel/ledningsskydd, motor/generatorskydd, ända ner till transformatorskydd. NZM Energy Electronic Power-brytare, som är en del av xEffect-ställverksserien för industriella tillämpningar över hela världen, registrerar och kommunicerar omfattande diagnostik och energiförbrukningsdata som en integrerad funktion för alla expansionsstadier av sin energidistribution. All viktig information kan registreras och visas lokalt med visualiserings- och loggningssystemet BreakerVisu.

Med intelligenta kommunikationssystem som Eatons SmartWire-DT kan det även överföras till överordnade system, vilket ökar insynen och säkerheten i anläggningen. Dessutom kan användare optimera energianvändningen enligt miljöstandarden ISO 50001, vilket gör det möjligt att sänka anläggningens energiförbrukning och därigenom spara driftskostnader.
