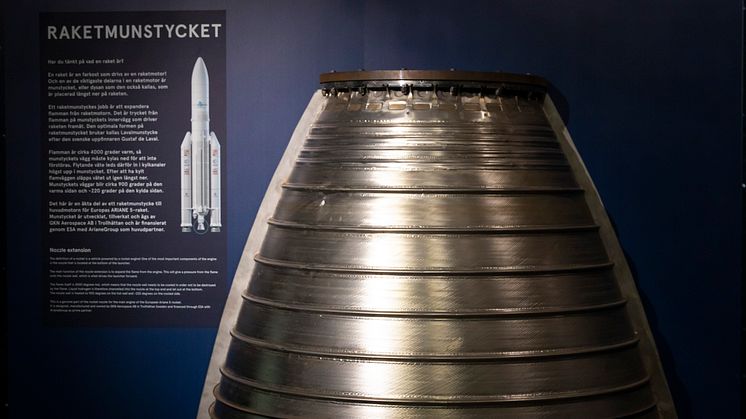

GKN:s raketmunstycke på Universeums rymdutställning

Den 1:e april slog Universeum i Göteborg åter upp dörrarna för besökare. Nu finns äntligen möjligheten att besöka utställningen Rymdresan igen. GKN Aerospace är stolta att vara partner till Universeum och har nu bidragit med ett äkta Vulcain-munstycke från Europas Ariane 5-raket till utställningen.

Munstycket är konstruerat och tillverkat av GKN Aerospace i Trollhättan. Mellan 1995 och 2009 var den här munstyckstypen med om 25 uppskjutningar från Arianespaces bas i Franska Guyana.

Munstyckets huvudfunktion är att expandera flamman från raketmotorn. Detta ger i rymdens vakuum ett tryck från flamman på munstyckets innervägg, som är det som driver raketen framåt. Flamman är ca 4000 grader varm, vilket gör att munstyckets vägg måste kylas för att den inte ska brinna upp. Flytande väte leds därför in i kylkanalerna högst upp i munstycket, sedan släpps vätet ut längst ner efter att ha kylt flamväggen.

GKN Aerospace har varit med och gjort munstycken till Ariane-raketerna i över 40 år. Ariane 1 gjorde sin första flygning på julafton 1979, 10 år efter månlandningen. Då hette motorn Viking och över 1000 munstycken levererades till Ariane 1-4. Sedan Ariane 5 gör GKN Aerospace utöver munstycket även bränsleturbiner till motorn Vulcain.

En fulltankad Ariane 5 väger 860 ton på marken och lyfter 11,5 ton till en hög omloppsbana runt jorden. Efter att krutboostrarna som lyfter raketen i starten tagit slut och dumpats brinner Vulcain-motorn i 9 minuter. Då har den tagit raketen till 200 km höjd och en hastighet på ca 25 000 km/h. Fram till idag har 109 Ariane 5-raketer skjutits upp.

2022 är det tänkt att nästa generation av Ariane, Ariane 6, ska göra sin premiärtur. GKN är med mer än tidigare, nu också med syre- och väteturbiner till överstegsmotorn Vinci.

Vill du veta mer om Ariane 5 så rekommenderas Arianespace hemsida: https://www.arianespace.com/vehicle/ariane-5/
