Förbättrad effektivitet med interleaved circuit

Interleaved circuits, även kända som interleaved design eller interleaved konfiguration, är en teknik som används för att öka effektiviteten och förbättra prestanda hos vissa elektroniska kretsar. Det vanligaste användningsområdet för interleaved circuits är inom området för kraftomvandling och kraftstegring, till exempel för strömförsörjningssystem och DC-DC-omvandlare.

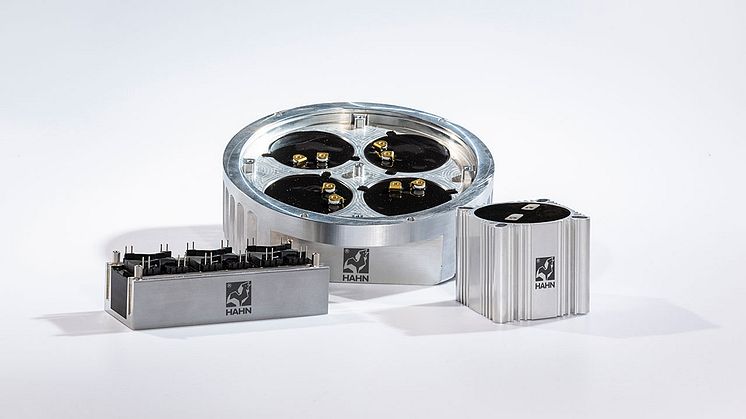

I interleaved circuit design kombineras flera identiska kretskomponenter, tex. strömregulatorer, drosslar eller kondensatorer och de arbetar tillsammans för att dela på belastningen och öka den totala effektiviteten. Genom att dela på den totala arbetsbelastningen mellan dessa parallella kretsar hanteras en lägre effekt av varje enskild del och därigenom minskas strömmarna och värmetillväxten i varje individuell krets. Detta leder till bättre effektförlusthantering och minskad risk för överhettning.

Fördelarna med interleaved circuits inkluderar:

• Lägre temperaturer: Mindre komponenter har en större avkylande yta vilket sänker temperaturen. Detta ger möjlighet till större effektuttag, eller mindre komponenter.
• Minskad utspänningsrippel: Genom att sprida arbetsbelastningen minskas också risken för brusig utspänning vilket minskar behovet av stora filterkomponenter.
• Ökad skalbarhet: Genom att lägga till fler parallella kretsar kan interleaved design enkelt skalas efter behov för att hantera högre effektnivåer eller större belastningar.

Det är viktigt att notera att interleaved design är främst fördelaktigt inom kraftomvandling och liknande applikationer där höga strömmar skapar följdproblem och där temperaturen är en kritisk faktor.

För att säkerställa korrekt drift och prestanda så finns det nya parametrar att ta hänsyn till. Som fasförskjutning mellan komponenterna och balansering för att säkerställa en likhet mellan de olika noder som kan bildas.
