Lär dig mer om kraftreläer
Med begreppet kraftreläer syftar vi på reläer anpassade för installation i applikationer inom kraftgenerering och kraftdistribution. Reläerna sitter som oftast installerade som kontrollerande automationsutrustning i direkt anslutning till kraftdistributionsanläggningar.
Holländska Mors Smitt, en del av Wabtec koncernen har sedan tidigt 1900-tal tillverkat reläer och är specialister på kraftreläer för krävande DC-applikationer, framförallt växling av induktiva laster. Reläerna finns från 4 upp till 8 växlande kontakter och monteras enkelt i traditionell sockel för DIN- eller panelmontage. Socklar med skruv eller fjäderanslutning finns på lager för omgående leverans medan reläerna som byggs efter just dina behov levereras normalt inom 5-6 veckor.
Du bygger enkelt ihop ditt relä utefter dina unika behov med hjälp av beställningsnyckeln och slipper på så sätt betala extra för funktioner som inte nyttjas. Reläerna är robusta och byggda för att hålla länge. Det inbyggda snäpplåset ger en stabil montering i sockeln och därför behövs ingen låsbygel för att hålla reläet på plats. Varje enskilt relä byggs för hand för att säkerställa högsta kvalitet och funktionalitet, kontakterna kalibreras med extremt hög noggrannhet för att säkerställa växlingstider på kontakterna.

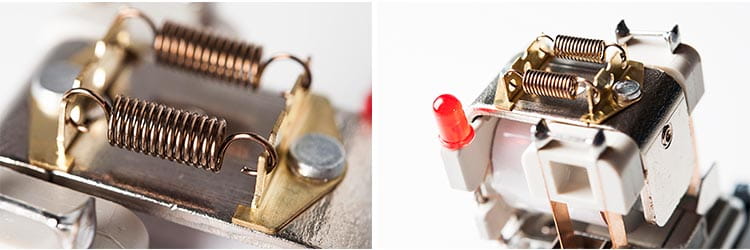

SOLVE-ALLTM KONCEPTET
Reläerna i Mors Smitts D-serie baseras på konceptet Solve-AllTM. Detta innebär att kontaktkonfigurationer, spolspänningar och tilläggskomponenter väljs ut till det som krävs för den specifika applikationen. Reläerna är utvecklade för att klara krävande applikationer för exempelvis kraftkunder, en miljö där det ställs höga krav på livslängd, kvalitet och en säker funktion.

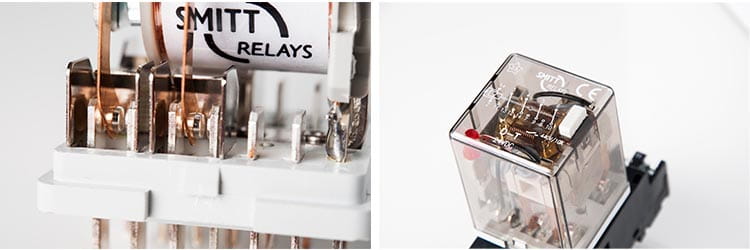

HÖG BRYTFÖRMÅGA
Mors Smitts reläer i D-serien har hög brytförmåga vid DC-spänningar upp till 350 V DC och lämpar sig väl för induktiva DC-laster. I kombination med en, i stort sett, valfri kontaktkonfiguration och upp till 8 växlande kontakter kan du skräddarsy en lösning för anläggningen. Alla produkter går igenom omfattande tester, produktionen genomförs enligt högsta standard och är certifierad enl. ISO 9001:2008 samt ISO 14001. Generellt för denna reläserie gäller lång elektrisk livslängd och låga livscykelkostnader.
RELÄEXEMPEL
Reläerna i D-serien utgår från vissa standardmodeller, på dessa modeller väljer du sedan till vilka kontaktalternativ och/eller spolalternativ som önskas utöver standardalternativet. Vilka alternativ som fungerar i kombination med varandra ser du tydligt i beställningsnyckeln nedan.
|
 |
 |
|

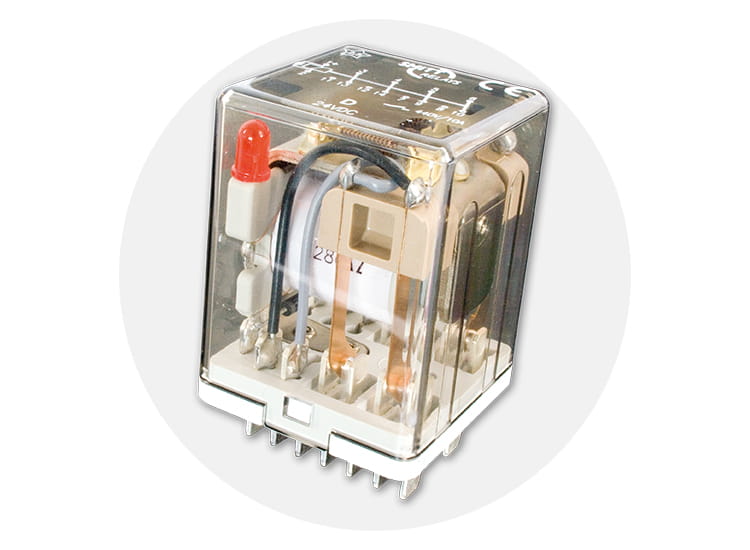

D, STANDARDRELÄ 10 A, 4 C/O - Standardrelä 4 växlande kontakter - Spolspänning DC 12-250 V DC - Spolspänning AC 12-380 V AC - Brytförmåga 1 A/110 V DC/DC1 - Brytförmåga 10 A/230 V AC/AC1 - LED och släckdiod standard på DC-spolar |

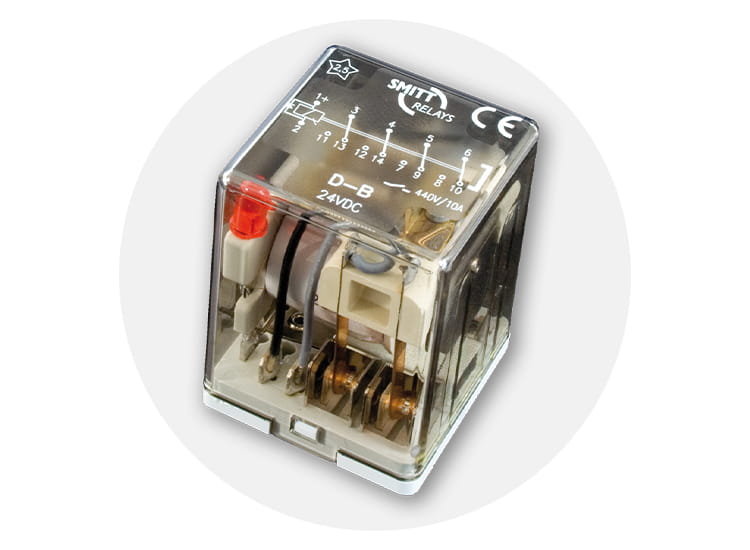

D-B, HÖG DC-BRYTFÖRMÅGA 3 A - 4 växlande kontakter - Integrerad ”Blow out-magnet” - Spolspänning DC 12-250 V DC - Spolspänning AC 12-380 V AC - Brytförmåga 3 A L/R=40 ms/110 V DC |

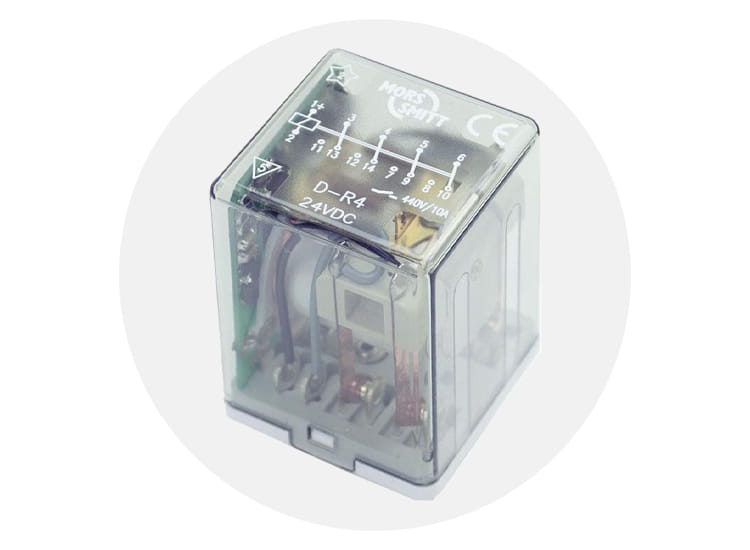

D-R4, SNABBT VÄXLANDE KONTAKTER - 4 st snabbt växlande kontakter <7 ms - Går få med ”Blow out-magnet” - Spolspänning DC 12-250 V DC - Spolspänning AC 12-380 V AC |
 |
 |
|
|

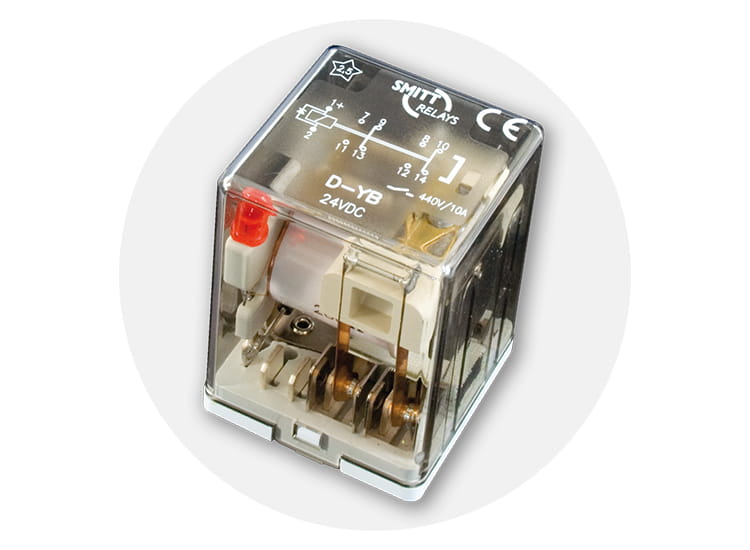

D-YB, HÖG DC-BRYTFÖRMÅGA 5 A - 2 Double make / Double break kontakter - Integrerad ”Blow out-magnet” - Spolspänning DC 12-250 V DC - Spolspänning AC 12-380 V AC - Brytförmåga 5 A L/R = 40 ms/110 VD C |

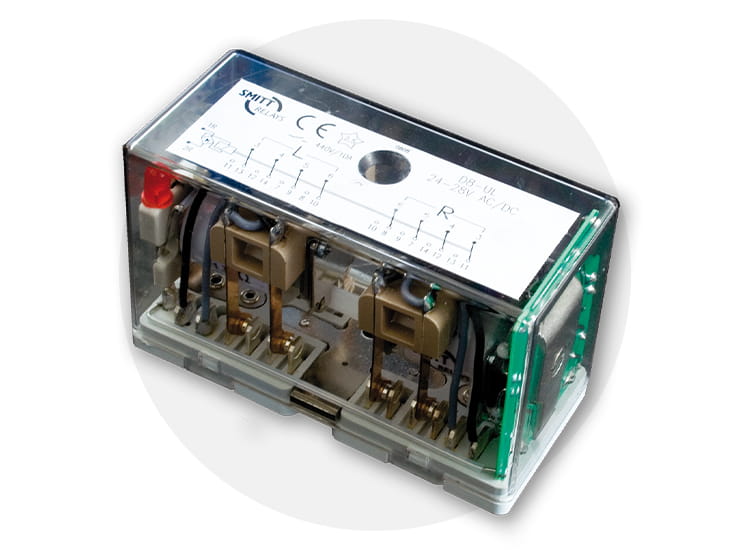

D8, STANDARDRELÄ 8 C/O - D8-relä 8 växlande kontakter - Spolspänning DC 12-250 V DC - Spolspänning AC 12-380 V A - Brytförmåga 1 A/110 V DC/DC1 - Brytförmåga 10 A/230 V AC/AC1 - LED och släckdiod standard på DC-spolar |
BESTÄLLNINGSNYCKEL
SOLVE-ALLTM CONCEPT
Med Mors Smitt Solve-AllTM Concept kan du enligt beställningsnyckeln nedan på ett smidigt sätt bygga ditt egna relä. Du utgår från ett standardrelä i D-serien och plockar sedan på önskade tillbehör/funktioner i kategorierna enligt nedan:
|
TILLVAL |
FUNKTION |
KAN EJ KOMBINERAS MED |
| B | Blow out – magnet | |
| C | Låg temperatur (-50 °C) max 8 A | R4 |
| E | Guldpläterade kontakter | M |
| K | Högre IP-klassning, IP50 | A, T |
| Q | Dubbla zener dioder | Z |
| V | Utökat spänningsområde samt temperaturområde | R4, X5 |
| W013 | Wedl no transfer 1 NC/3 NO | A, R4, S, T, X4, X5, 11 |
| W022 | Wedl no transfer 2 NC/2 NO | A, R4, S, T, X4, X5, 11 |
| W031 | Wedl no transfer 3 NC/1 NO | A, R4, S, T, X4, X5, 11 |
| Y | Double make / Double break (-50 °C) | |
| Z | Ingen diod, ingen LED | P, Q, R4 |
SPECIAL ALTERNATIV
| E1M3 | 1 guldkontakt, 3 AgSnO2 kontakter | E, M |
| A | Tripindikator | K, R4, V, W |
| H | Skydd mot kapacitiva laster | A, R4, S, T |
| M | 3 AgSnO2 kontakter, högt svetsmotstånd | E |
| P | Polvändningsskydd | X, Z |
| R4 | Snabbt växlande kontakter | A, C, H, S, V, W, X, X2, X3, X4, X5, Z, 11 |
| S | Mekanisk lägesindikering | R4, T, W |
| T | Testknapp | S, K, W |
| X | Bipolär LED (röd/grön) | P, Q, R4, Z |
| X2 | Multispole AC/DC (likriktarbrygga) | A, H, P, R4, X, X3, Z |
| X3 | Omvänd polaritet | R4, X2 |
| X4 | Make before break kontakter | R4, W, Y, X5, 11 |
| X5 | Ökat kontaktgap 2 mm | R4, V, W, X4 |
| 11 | Make before break kontakter/säkerhetsapplikationer | R4, W, X4, X5, Y |
NYCKELKOD
| AS | 24 V DC | D 24 V DC, code AS |
| AT | 48 V DC | D 48 V DC, code AT |
| AU | 72 V DC | D 72 V DC, code AU |
| AV | 110 V DC | D 110 V DC, code AV |
| DT | 24 V DC | D-E 24 V DC, code DT |
| HU | 48 V DC | D-E 48 V DC, code HU |
| AZ | 72 V DC | D-E 72 V DC, code AZ |
| HV | 110 V DC | D-E 110 V DC, code HV |
| GT | 24 V DC | D-M 24 V DC, code GT |
| GU | 48 V DC | D-M 48 V DC, code GU |
| GV | 72 V DC | D-M 72 V DC, code GV |
| GW | 110 V DC | D-M 110 V DC, code GW |

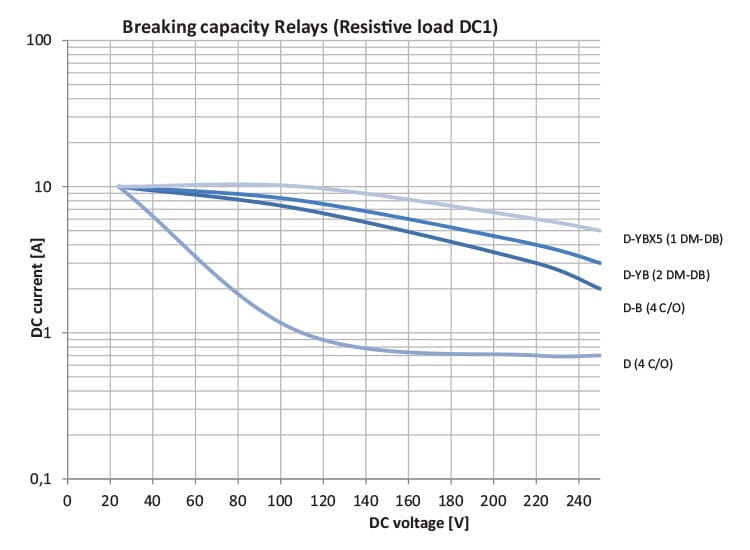

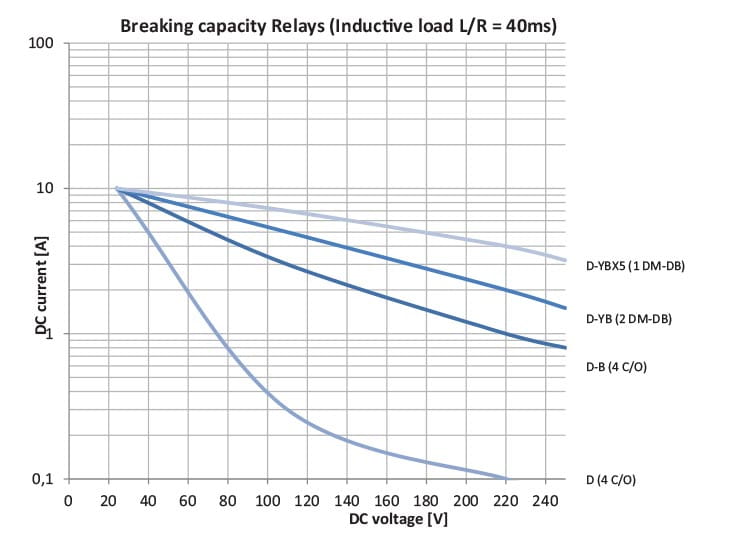

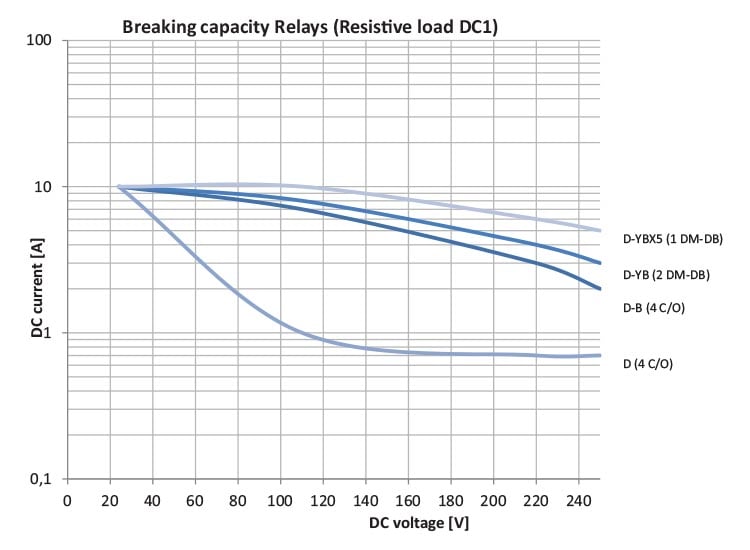

BRYTFÖRMÅGA DC-LAST

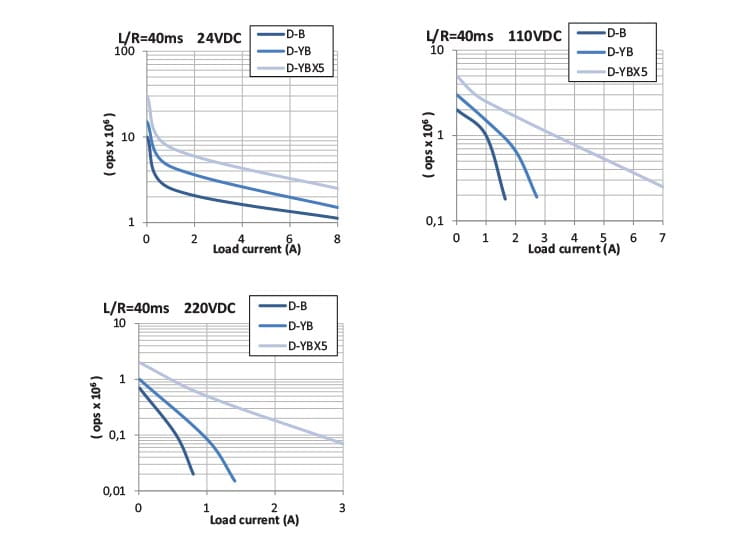

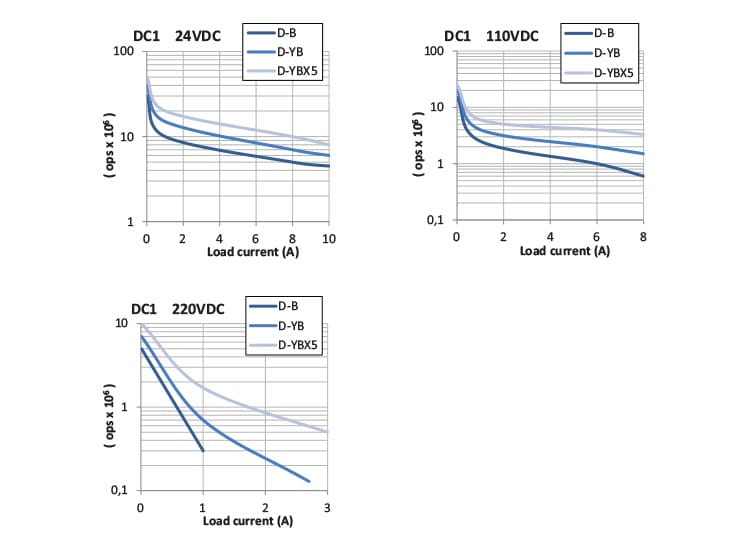

ELEKTRISK LIVSLÄNGD OCH BRYTFÖRMÅGA
Värdena nedan är baserade på fabrikstest (testfrekvens på 1/3 Hz). Dessa värden kan variera i verkliga applikationer då miljöförhållanden, switchfrekvenser och arbetscykler kan påverka reläerna. Att sätta fler kontakter i serie (Y) och öka kontaktgapet (X5) kommer öka brytförmågan och livslängden avsevärt
 |
 |
 |
 |
