Flexibla lösningar för energimätning med Rogowski-spolar från OEM Automatic

OEM Automatic erbjuder nu en modern och tillförlitlig lösning för energimätning i krävande applikationer – Rogowski-spolar och integratorer från Algodue. Med kapacitet att mäta AC-strömmar upp till 100 kA, utan att behöva bryta primärströmmen, effektiviseras både installation och drift i anläggningar där traditionella strömtransformatorer inte räcker till.

Effektiv mätning utan driftstopp

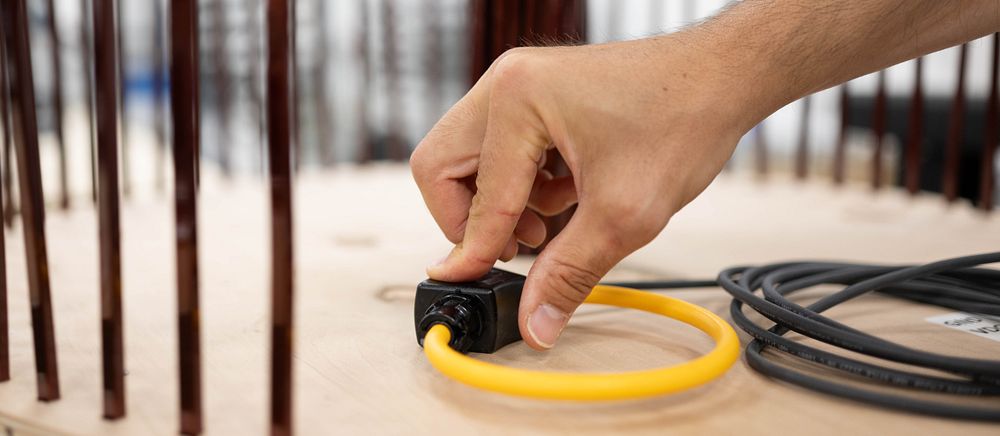

Rogowski-spolen är en flexibel och lättmonterad komponent som installeras runt strömförande ledare utan att påverka den löpande driften. Spolens konstruktion möjliggör montage under spänning, vilket gör den idealisk för befintliga system där driftavbrott måste undvikas. Tillsammans med integratorn RPS51 omvandlas signalen till en standardiserad 1 A utgångsström. Inställningen av primärströmmen sker enkelt via en knapp på frontpanelen.

Fördelar med denna lösning

Lösningen från OEM Automatic hanterar mycket höga strömmar – upp till 100 kA – utan risk för mättning eller överbelastning. Eftersom spolen inte behöver dimensioneras utifrån primärströmmen förenklas både produktval och beställning. Den flexibla formen gör att spolarna passar i trånga utrymmen och möjliggör även mätning av flera ledare med en och samma spole. För arbete under spänning finns alternativ med magnetfäste för montering med isolerstång.

Hög noggrannhet i varje mätning

Algodues Rogowski-spolar tillverkas i Europa och uppfyller noggrannhetsklass 0,5 A1 enligt IEC 61869-10. Noggrannheten påverkas minimalt av ledarens placering och håller den specificerade klassen även vid excentrisk montering. För applikationer med krav på ännu högre precision finns ett montagekit som centrerar ledaren och höjer noggrannheten till 0,2 %. Korrekt jordning av G-kontakten på integratorn är avgörande för att uppnå full mätprestanda.

Smartkits för enkel installation

OEM Automatic erbjuder även färdiga Smartkits för nyinstallationer. Dessa system innehåller både nätanalysator och Rogowski-spolar i valfri längd. Eftersom spolarna kopplas direkt till analysatorn behövs ingen separat integrator. Smartkits finns för både DIN- och panelmontage och inkluderar kommunikationsgränssnitt för Ethernet (Modbus TCP) och RS485 (Modbus RTU). Ethernet-versionerna har dessutom en inbyggd webbserver som möjliggör smidig åtkomst till mätdata via nätverket.
