Passiva kylflänsar och värmespridare för UCS kapslingar

Inbyggda system och enkortsdatorer blir allt kraftfullare med mer kompakta dimensioner. För en tillförlitlig drift krävs samordnade koncept för värmeavledning. Phoenix Contact erbjuder därför en integrerad kombination av kylfläns och värmespridare för kapslingsserien Universal Case System (UCS).

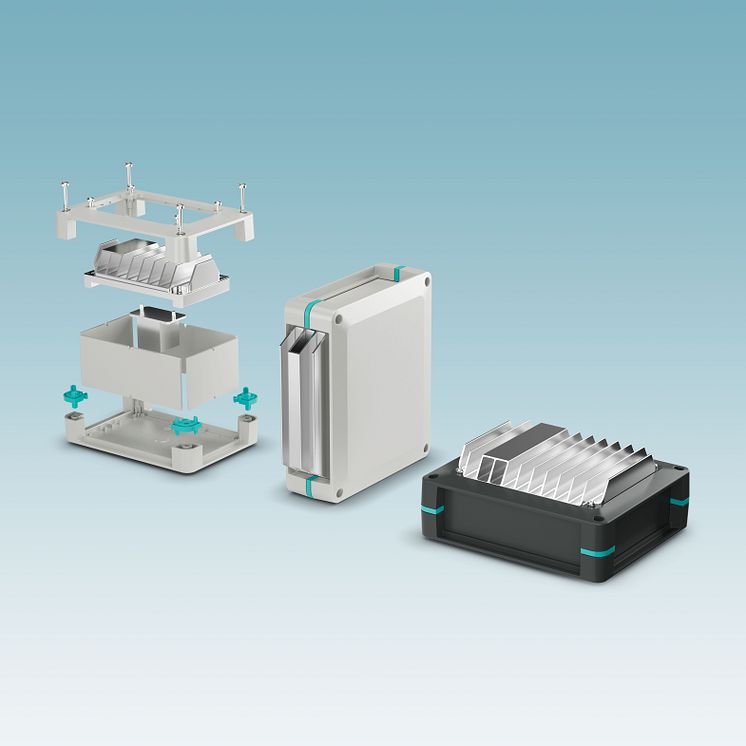

De termiskt belastade områdena på kretskorten är inte homogent fördelade. För att optimera den termiska konstruktionen i apparaten placeras och skruvas individuellt justerbara UCS HSP-värmespridare på den förberedda kontaktytan på UCS HS-HH-kylflänsen. Kombinationen av kylfläns och värmespridare ansluts sedan till kretskortet med hjälp av distansbultar. Detta gör att det nödvändiga kontakttrycket och den termiska kontakten kan uppnås. Den tillgängliga portföljen stöder optimal positionering och fastsättning av olika kretskort. UCS HS-SW-kylflänsarna, som är utformade som en sidopanel, är lämpliga för anslutning av trådbundna komponenter. De integrerar en stödyta för kretskortet för att mekaniskt stabilisera arrangemanget.

De nya värmeavledningslösningarna utökar flexibiliteten och användningsmöjligheterna för modulsystemet UCS. Användarna kan implementera många applikationer individuellt baserat på den modulära principen. Kundanpassat tryck på höljets delar i kombination med tryck på kylflänsarna på den yta som tillhandahålls kompletterar systemet.
