Modern ställverksplint för felsäker hantering

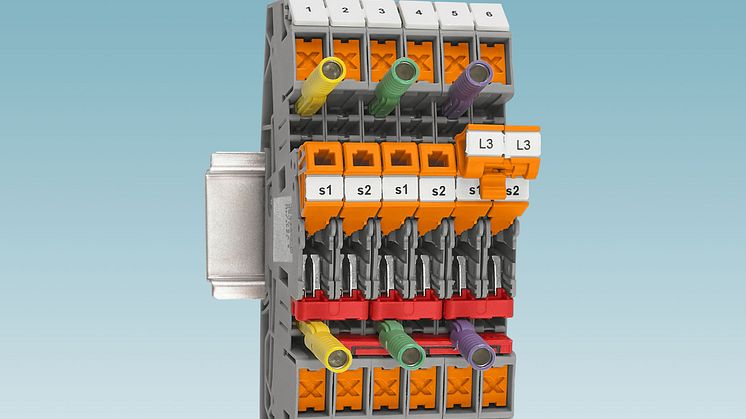

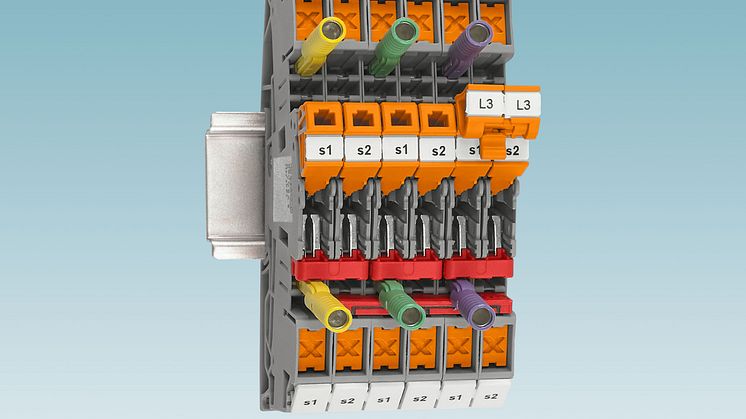

En av nyckelegenskaperna hos den nya ställverksplinten XTVMEA 6 är ”Make-Before-Break”.

Det här är en mycket viktig funktion vid idrifttagning, underhåll, testning och mätning i nätstationer, ställverk och liknande applikationer.

Med hjälp av tillbehör kan man skapa den erforderliga kortslutningen av strömtransformatorn innan transformatorkretsen kopplas ifrån mätare eller annan utrustning – detta sker alltså automatiskt.

För en krets krävs två plintar, samt tillbehör för att skapa kortslutning, potentialfördelning, mätuttag som kan placeras i de tre bryggschakten på var sida om frånskiljaren är också viktiga för helheten.

För att det skall fungera felsäkert krävs också att de båda frånskiljarna i plintparet kopplas samman för att kunna manövreras samtidigt, detta görs med en fast eller öppningsbar frånskiljarbrygga.

Ledaranslutning i plintarna sker från sidan och plats för stor märkning ger tydlig identifiering av alla anslutningspunkter. Med enkel Push-X-anslutning kan alla typer av ledare, solida, flexibla, med eller utan trådändhylsor anslutas direkt och verktygsfritt – ledaren förs in i anslutningsutrymmet och kontaktfjädern slår igen när ledaren nått korrekt djup.

Genomgångsplintar och skyddsledarplintar med samma profil och bredd kompletterar XTVMEA 6-serien.

De enhetliga systemtillbehören i systemet CLIPLINE complete passar även dessa plintar och minskar på så sätt logistikkostnaderna
