Kronprinsen i Malmö förstärks invändigt och får samtidigt en ny vacker blå kostym!

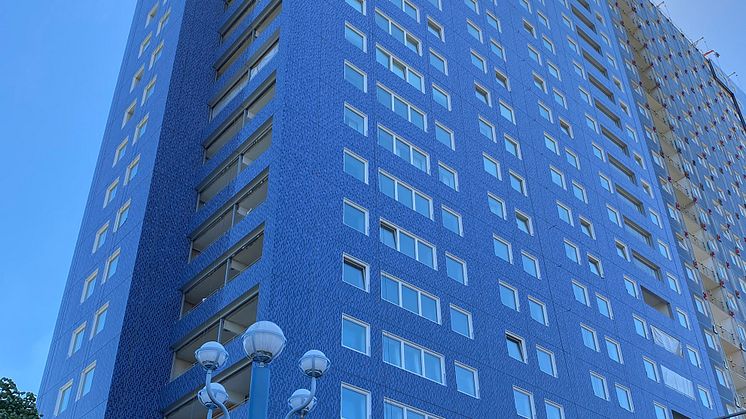

Skyskrapan Kronprinsen med sin unika och blåa fasad är ett av de viktigaste landmärkena i Malmö. Byggnaden sträcker sig 82 meter över havsytan och består av 27 våningsplan med lägenheter, kontor och andra kommersiella lokaler.

I december 2019 inleddes den omfattande renoveringen av Kronprinsen och Sika Sverige blev snart involverade i flera av de olika momenten som skulle genomföras. Allt från att förstärka konstruktionen invändigt till att fästa fasadens blåa mosaik samt att slutligen brandtäta och foga den unika fasaden. Byggnaden väntas vara helt färdigrenoverad sommaren 2022.

FASADPROJEKTET

Oändliga mängder klinkerplattor

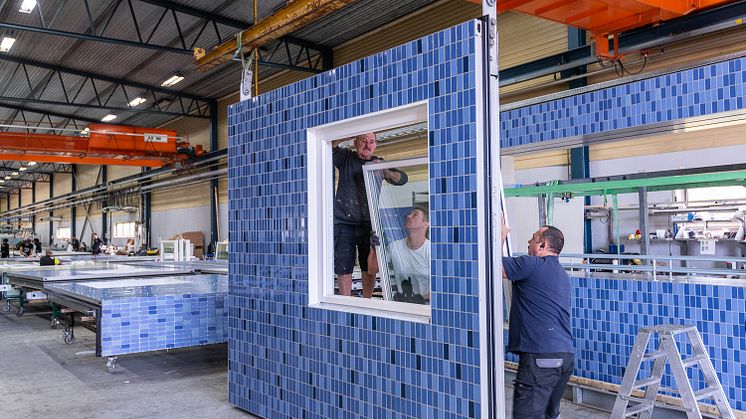

Kronprinsens fasad består av 2,5 miljoner klinkerplattor i fem olika blå nyanser fördelade på en yta av 15 000 m2. Klinkerplattorna fästs och fogas med testade produkt- och konstruktionslösningar från Sika. Produktionen av fasadelementen sker på Fasadglas Bäcklins produktionsanläggning i Hultsfred.

Totalt ska det produceras 1 600 fasadelement med en vikt av ca 600 kg/st. De nya fasadelementen monteras utanpå den gamla fasaden. Varje dag färdigställs ungefär 8 fasadelement som sedan transporteras till Malmö. Ett fasadelement består av drygt 1 500 klinkerplattor och tar cirka åtta timmar att färdigställa.

Limkoncept som accepteras

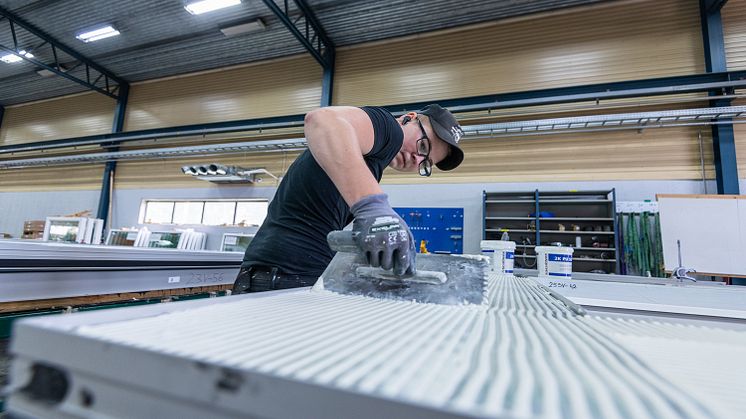

Fastighetsägaren och NCC valde Fasadglas Bäcklin som leverantör av den nya fasaden. Tillsammans med Sika kunde Fasadglas Bäcklin presentera och leverera ett specialframtaget koncept där klinkerplattorna limmas på plats för att det verkligen ska sitta fast och stå emot hårt väder och kraftig vind. I denna del av projektet hade vi stor hjälp av limexperten Thim Petersson. Limkonceptet är även testat hos RISE (Research Institutes of Sweden) samt att det genomförs kontinuerliga tester vid produktionsanläggningen i Hultsfred.

Sikas konstruktionslösning matchar de strikta projektkraven
Sika möter beställarens högt ställda projektkrav att de nya klinkerplattorna måste sitta extremt säkert. Beställaren (NCC) hade höga krav på en lösning med beprövad och bevisad hållfasthet över tid, i kombination med en god leveranssäkerhet samt tekniskt kunnande och tillgång till erfarna entreprenörer som tidigare genomfört liknande projekt.

–Genom omfattande tester i vårt laboratorium i Spånga har vi säkerställt och optimerat korrekt förbehandling för respektive limapplikation, säger Lennart Nystedt, produktchef på Sika Sverige. Testerna är genomförda på så sätt att olika förbehandlingar har jämförts för att erhålla optimal vidhäftning för limmen, fortsätter Lennart.

Åldrings- och beständighetstester är genomförda av RISE och här har Sika varit behjälpliga vid framtagningen av ”Test-mockupen” som användes vid dessa hårda tester. Fasaden är sedan även testad för väder och vind enligt EN 13830 på Reynaers anläggning i Belgien.

I samarbete med Fasadglas Bäcklin
Sika kom tidigt in i projektet och presenterade Fasadglas Bäcklin för uppdragsgivaren. I framtagandet av konstruktionslösningen kunde vi bidra med kompetens från många utav våra affärsområden.

Ständig närvaro från Sika, både vid uppstart av produktionen samt under den fortlöpande tillverkningsfasen av fasadelementen, var en självklarhet. Tillsammans säkerställde vi kvaliteteten genom externa revisioner (audits) av Fasadglas Bäcklins kvalitetsmanual som var framtagen av Thim Pettersson unikt för detta projekt.

Samtliga operatörer på Fasadglas Bäcklin fick även genomgå en härdplastutbildning som Sika tillhandahöll. Varje deltagare erhöll ett personligt härdplastintyg som är giltigt i fem år.

–Vi på Fasadglas brinner för arkitektur, byggnadsvård och samarbeten i tidiga skeden, där vi tillsammans tar oss an komplexa utmaningar inom konstruktion, design, kvalitet och service, säger Erik Stening, marknads- och försäljningschef Fasadglas Bäcklin AB.

För ytterligare information om fasadprojektet, kontakta Marcus Barnell, Sika Sverige AB, telefon 073-037 82 49

FÖRSTÄRKNINGSPROJEKTET

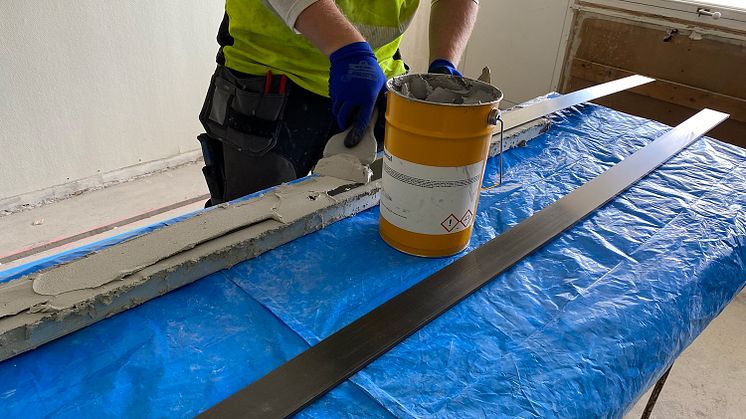

Sika Carbodur - En smidig lösning med starkt resultat

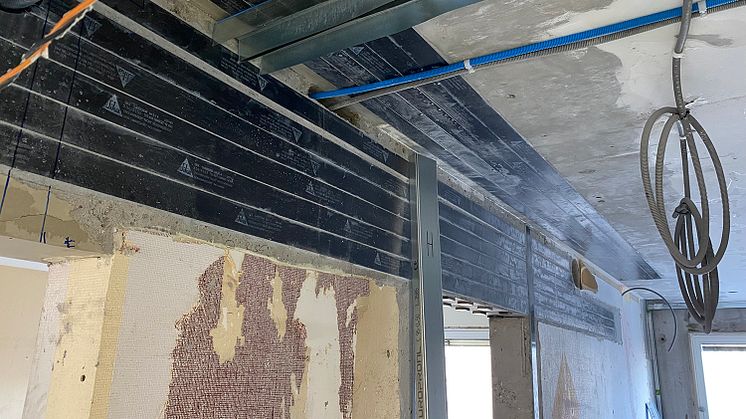

NCC och fastighetsägaren kontaktade Sika under 2018 för att hitta en lösning med kolfiberförstärkning för den invändiga renoveringen. Efter ett antal möten med beställare och konstruktör (Tyréns) genomfördes en utbildning i Sikas beräkningsprogram vilket resulterade i att man valde en lösning med Sika CarboDur. Beräkningsprogrammet möjliggjorde smidiga detaljlösningar till projektet och gav beställaren en stor trygghet och möjligheten till att vara flexibel under projektets gång.

Att Sika även kunde erbjuda lokal närvaro och support på plats var ytterligare viktiga delar i att valet föll på en förstärkningslösning med Sika CarboDur. God leveranssäkerhet samt tekniskt kunnande och tillgång till erfaren entreprenör (Sune Olsson Golv) som tidigare genomfört liknande projekt var även det av stor vikt i beslutet om materialval.

–Vinsten med att välja Sika CarboDur är dels vårt unika beräkningsprogram, dels att kolfibermaterialet är väldigt lättarbetat och smidigt att hantera, både vid frakt och applicering. Alternativet hade varit att använda sig av en stålförstärkning, vilket inte var tänkbart i detta fall då takhöjd och vikt sätter sina begränsningar, säger Martin Forssmed, försäljningschef på Sika Sverige.

Förstärkningsarbetet med Sika CarboDur inleddes i april 2021 och det sista färdigställs nu i april 2022, ett år senare.

I samarbete med Sune Olsson Golv och Tyréns
Med 50 år inom branschen och med över 100 års erfarenhet bland sina anställda har Sika hittat en trygg och effektiv samarbetspartner i Sune Olsson Golv AB. Detta specialistföretag med absolut toppkvalitet inom härdplastarbeten har i skrivande stund applicerat cirka sju kilometer Sika CarboDur på uppdrag av NCC. Med sin breda kunskapsbank bedriver Sune Olsson Golv sin verksamhet inriktad mot bl.a. kolfiberförstärkning, fogfria golv samt fogning och limning för industri och fastighet. Ett företag med specialkompetens inom härdplastarbeten helt enkelt.

–Vårt samarbete med Bertil Bengtsson, projektledare på Sune Olsson Golv, har sedan dag ett fungerat smidigt. Alltifrån leveransplaner till unika detaljlösningar tillsammans med Per Kjellman, byggnadskonstruktör på Tyréns, har vi löst på ett väldigt kostnadseffektivt och konstruktivt sätt, avslutar Martin Forssmed.

För ytterligare information om förstärkningsprojektet, kontakta: Martin Forssmed, Sika Sverige AB, telefon 070-629 92 82
