Stegmotor Nema 24
Stegmotor Nema 24

Blogginlägg -

Nanotecs NEMA 24 stegmotor har klassens bästa effekttäthet

Permanenta magneter mellan statortänderna gör Nanotecs FluxFocus motor SCB6018 med 60mm fläns till en smidig, men ändå kraftfull stegmotor.

FluxFocus-teknologin styr hela det magnetiska flödet in i statortänderna. Detta förhindrar flödesläckage och ger mer vridmoment över alla hastigheter. Den således optimalt magnetiserade statorn genererar ett hållmoment på upp till 3,6 Nm.

I kombination med en closed loop controller är SCB6018 idealisk för användning i ventiler, vid textilier eller andra applikationer som kräver snabb acceleration över en kort sträcka. Motorns andra axelände kan förses med magnetisk eller optisk encoder.

Standard stegmotorer har konventionella hybridstegare som endast omvandlar en del av det magnetiska flödet till vridmoment. Resten går förlorad som flödesläckage. FluxFocus motorer har ytterligare permanentmagneter som koncentrerar det magnetiska flödet i statortänderna som på så sätt minskar flödesläckaget och den totala vridmomentsprestandan förbättras.

Ämnen

Kontakter

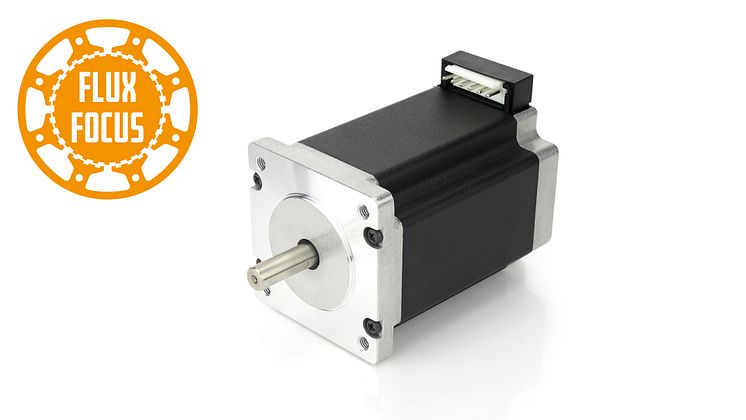

  • Stegmotor SCB6018-L nanotec fluxfocus.jpg
