EasyContac - enkel och lätthanterlig genomplätering av mönsterkortsborrningar

Pressmeddelande -

EasyContac - enkel och lätthanterlig genomplätering av mönsterkortsborrningar

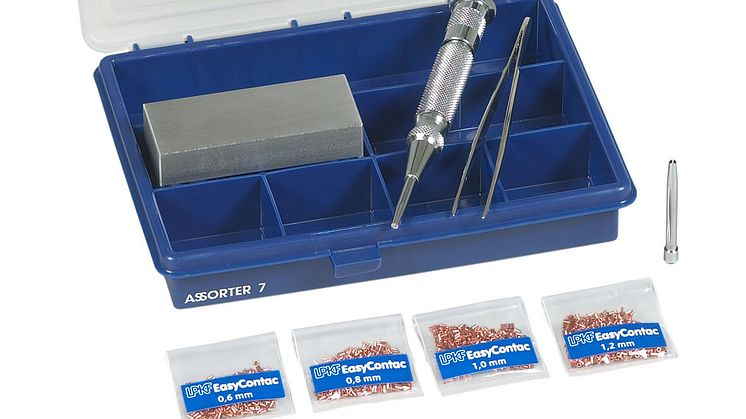

EasyContac är ett enkelt och lätthanterligt system för genomplätering av mönsterkortsborrningar som speciellt kommer till användning när inte dubbelsidig lödning är möjlig tex. under komponenter. I EasyContac ingår alla nödvändiga verktyg och material, som tillbehör behöver användaren dock en  lödkolv. EasyContac är utvecklat för prototypmönsterkort och PCB-reparationer med upp till 50 genompläteringar per mönsterkort. Alla nödvändiga delar är förpackade i en liten sortimentlåda, som även underlättar vid servicearbeten. Genompläteringsnitarna har en speciell kopparlegering. Niten placeras för hand i borrhålet och nitas fast med hjälp av ett pressverktyg. Om så önskas kan nu hålet förses med en benförsedd komponent. Till sist lödas den pressade niten.

Tekniska data
- Max. materialstorlek: valfri
- Antal genompläteringar per mönsterkort: 50 st
- Antal lager: 2 st
- Max. övergångsmotstånd: 10 mOhm
- Miljövänlighet: ++
- Genompläteringar/min: 2 - 3 st
- Processsäkerhet: +
- Basmaterialtyper: FR3, RF4, (1,5 mm tjocklek)

Läs mer om EasyContac och våra hjälpmedel för mönsterkort
