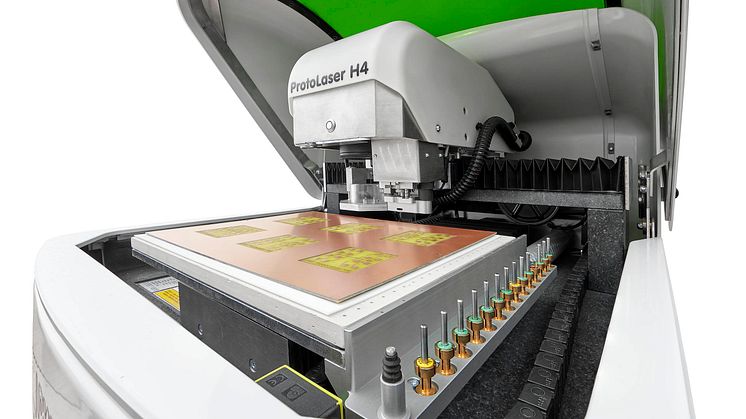

ProtoLaser H4 för snabbare och mer exakt strukturering

ProtoLaser H4 har många olika funktioner i en kompakt bordsmaskin.

ProtoLaser H4 är framtagen och tillverkad av tyska LPKF laser & Electronics i Tyskland. De är stora på maskiner och hjälpmedel för att utveckla och tillverka mönsterkort. Den senaste versionen av ProtoLaser H4 gör nu processerna ännu mer effektiva och man kan använda den till mycket mer.

I flera decennier har LPKFs ProtoMater (mönsterkortsfräsar) varit ett känt koncept när det kommer till kemikaliefri strukturering av mönsterkortsprototyper. LPKFs spektrum sträcker sig från det minsta systemet för enstaka arbete till toppmodellen som har höga spindelhastigheter för att skonsamt kunna bearbeta många olika material, även väldigt känsliga material.

ProtoLaser H4 kan borra eller skära mekaniskt tjocka substrat samat flerskikt med hjälp av mekaniska verktyg som kombineras med en extremt snabb och exakt laserbearbetning. I kombination med den tillhörande systemmjukvaran LPKF CircuitPro kan även sofistikerade prototyper produceras i labbet utan att man behöver etsa med kemikalier.

ProtoLaser H4 har fått ökad laserprestanda från 16 till 20 watt. Två andra viktiga förbättringar har också genomförts för mekanisk strukturering: antalet verktygshållare har ökats från 6st till 14st. Det har man gjort för att man skall nå en högre grad av automatisering där man slipper manuella verktygsbyten. Samtidigt har LPKF höjt spindelhastigheten från 60 000 rpm till 100 000 rpm. Det gör att de mekaniska bearbetningstiderna minskar och man kan göra till exempel 0,2 mm hål och snabbare separering av PCB och flexibla material.

ProtLaser H4 fått ytterligare några förbättringar som att materialrester avlägsnas helt från arbetsområdet tack vare en optimerad utsugskåpa. Man har integrerat en MTM-enhet (Material Thickness Measurement) som registrerar höjden på materialet, vilket förbättrar fokuspositionen för laserstrukturering i en självkalibrerande process. Dessutom har man höjt Z-höjden till 8 mm, så att arbetsytan växer till 310 mm x 230 mm x 8 mm.

ProtoLaser H4 har dessutom fått en ny kamerafunktion som kan utläsa vilken geometrisk form som helst på kretskortet som ett registreringsmärke. Alla bearbetningssteg kan skapas från dessa positioner. En utökad version av CircuitPro-mjukvaran finns tillgänglig för dessa funktioner, som även inkluderar export till de viktigaste CAD-dataformaten som Gerber och DXF.

Sist men inte minst så har man utökat antalet applikationer och tack vare de nya funktionerna är LPKF ProtoLaser H4 också väl lämpad för att till exempel kunna göra reparationer på kort.

Försäljningen startar redan nu i September 2024.
