Fachartikel: Garantierte Sicherheit - Das Abschottungsprinzip mit Brandschutzmanschetten einfach realisiert

Pressemitteilung   •   Feb 05, 2020 14:31 CET

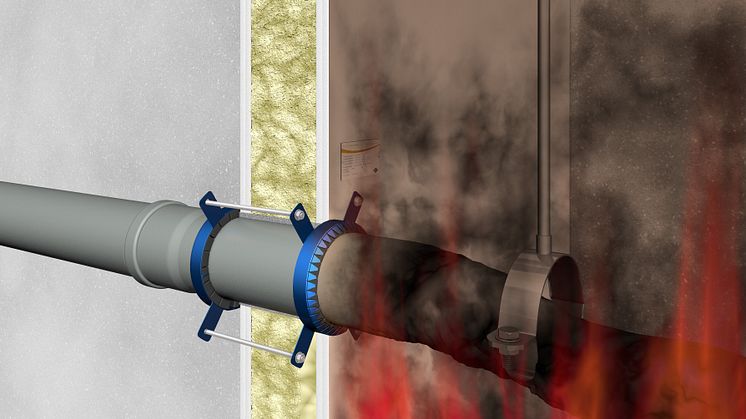

Abschottung mittels Brandschutzmanschette - so funktioniert es

Autor:

Carsten Janiec, M.Sc.– DOYMA GmbH & Co., Oyten

Im Brandschutz bilden die baulichen Maßnahmen das Fundament, da diese Maßnahmen unabhängig von einer Energieversorgung etc. ihre Funktion im Brandfall erfüllen. Weiterhin ist ein fachgerecht ausgeführter und instandgehaltener Brandschutz die Grundlagen aller weiteren Brandschutzmaßnahmen, egal ob es sich um anlagentechnische, organisatorische oder abwehrende Maßnahmen handelt.

Für brennbare Rohrleitungen gilt gemäß § 40 MBO und der Muster-Leitungsanlagen-Richtlinie, dass bei einem Durchmesser >= 32 mm brandschutztechnisch geschottet werden muss, wenn sie ein Bauteil durchdringen, an das Anforderungen hinsichtlich des Brandschutzes gestellt wird. Es muss also ein raumabschließendes Bauteil, Wand oder Decke vorliegen, an das hinsichtlich des Brandschutzes Anforderungen gestellt werden. Diese Anforderungen ergeben sich grundsätzlich aus den §§ 27 ff. MBO werden im Brandschutzkonzept häufig weiter spezifiziert. In komplexen Bauwerken ist die Aufteilung des Gebäudes in Brandabschnitte für den Laien nicht immer sicher zu erkennen. Daher sollte versucht werden in die Pläne des genehmigten Brandschutzkonzeptes zu schauen oder mit dem Auftraggeber Rücksprache zu halten.

Abschottung durch Manschetten

Steht fest, dass das die Durchdringung des konkreten Bauteils mit einer brennbaren Leitung >= 32 mm einer Abschottung bedarf, so sind Brandschutzmanschetten die Produkte der Wahl. Sie sind einfach zu montieren, für sehr viele unterschiedlichen Einbausituationen zugelassen und funktionssicher.

Zur Herstellung der Funktionssicherheit ist es notwendig, den Ringspalt zwischen durchdrungenem Bauteil und Rohrleitung rauchdicht zu verschließen. Hierdurch wird die Übertragung von Kaltrauch aus dem Brandraum in benachbarte Bereiche wirksam unterbunden. Typischerweise sind bei Brandschutzmanschetten für diesen Ringspaltverschluss eine Verfüllung mit Mörtel oder Mineralwolle (Schmelzpunkt > 1.000°C) zugelassen.

Ist der Ringspalt richtig verschlossen, das Rohr in maximal 50 cm Abstand zur Wand bzw. oberhalb der Decke fachgerecht abgehängt, so kann die Montage erfolgen. An Wänden müssen die Manschetten immer beidseits des Bauteils und an Decken von unterhalb montiert werden.

Befestigung und Kennzeichnung

Bei der Montage ist es notwendig, dass die Manschette richtig verschlossen ist und alle Montagelaschen an den Bauteilen befestigt werden. Für die Befestigung sind geeignete Befestigungsmittel zu verwenden, das heißt z.B. Schrauben und Dübel, die auch im Falle eines Brandes sicher funktionieren. Kunststoffdübel erfüllen diesen Anspruch nicht, da die Befestigung mit ihnen im Brandfalle die erheblichen Kräfte des aufquellenden Brandschutzmaterials nicht ableiten können. Im schlimmsten Fall fallen so befestigte Manschetten einfach von der Wand.

Ist die Montage erfolgt, muss noch das Brandschutzschild in der Nähe der Abschottung montiert werden und die Übereinstimmungsbestätigung für die Dokumentation ausgefüllt werden. Letztere findet sich im Übrigen in der Einbauanleitung, in der sich noch viele weitere wichtige Informationen finden. Sind die obigen Schritte ausgeführt, so haben sie effektiv zur Sicherheit im Gebäude beigetragen und das Abschottungsprinzip umgesetzt.

Wird eine Brandschutzmanschette wie die Curaflam® XSPro von DOYMA eingesetzt, so sind im Lieferumfang neben einer vielfältig verwendbaren Manschette sämtliche weitere Bestandteile einer fachgerechten Abschottung im Lieferumfang enthalten. Das Set enthält die Brandschutzmanschette, den Schallschutzschlauch, das Befestigungsmaterial, das Kennzeichnungsschild und die Übereinstimmungserklärung. Der Kunde bekommt also ein klassisches Rundumsorglospaket.

Wer noch mehr über die sichere Leitungsabschottung erfahren möchte – einfach, praxisorientiert und mit einer Live-Vorführung vermittelt, sollte die Website der DOYMA GmbH & Co besuchen. Interessierte finden hier die aktuellen Brandschutzseminar-Termine, wie z.B. das Seminar „Sachkunde brandschutztechnische Leitungsabschottungen“. Internet: www.doyma.de/aktuelles/seminare/

Die DOYMA GmbH & Co mit Hauptsitz in Oyten konstruiert und fertigt Dichtungssysteme zur Abdichtung von Ver- und Entsorgungsleitungen, die durch Wände und Decken geführt werden sowie Brandschutzsysteme für den vorbeugenden baulichen Brandschutz.

Das Unternehmen ist seit mehr als 60 Jahren aktiv und hat sich seither kontinuierlich bei Planern, Fachhändlern und Bauherren einen hervorragenden Ruf erarbeitet. Innovative Produktentwicklungen und ein ausgeprägtes kundenorientiertes Servicedenken sind nur einige der Leistungen, die den exzellenten Ruf des Unternehmens begründen.

DOYMA beschäftigt 210 Mitarbeiter in Produktion, Entwicklung und Vertrieb im Innen- und Außendienst und ist zur Wahrung seines Qualitätsstandards seit 1995 ständig nach DIN EN ISO 9001 zertifiziert. Niederlassungen und Partner befinden sich in Österreich und vielen anderen europäischen Ländern.
