Hilti MIQ – fleksibilitet og styrke

Pressemelding   •   jan 18, 2017 10:31 CET

Et modulbasert supportsystem for tunge installasjoner

Hilti installasjonssystemer er godt kjent og høyt verdsatt av mange som driver med rør, elektro og ventilasjon. Nå har Motek lansert et nytt, modulbasert supportsystem fra Hilti som kan revolusjonere hverdagen til alle som driver med tyngre installasjoner.

Hilti MIQ installasjonssystem kan i mange tilfeller erstatte behovet for å sveise støtte- og bærekonstruksjoner der standard skinnesystemer ikke strekker til. Ved å bruke MIQ skinnesystem kan du fullføre montasjen tre ganger raskere enn om du sveiser en tilsvarende konstruksjon.

MIQ er en videreutvikling av industrisystemet MI, hvor vi i Norge har hatt flere gode prosjekter innenfor vannrenseanlegg, oppheng av medisinsk utstyr i røntgen- og operasjonssaler, fiskeoppdrettsanlegg og hovedføring av strømskinner i datahaller.

Effektivitet
MIQ skrus sammen med ferdige montasjedeler og festeplater. Alle nødvendige bolter og muttere medfølger. Ingen sveising er nødvendig, og om man i tillegg kapper skinnelengder med Hilti SCM 22-A er montasjen helt uten varmearbeider.

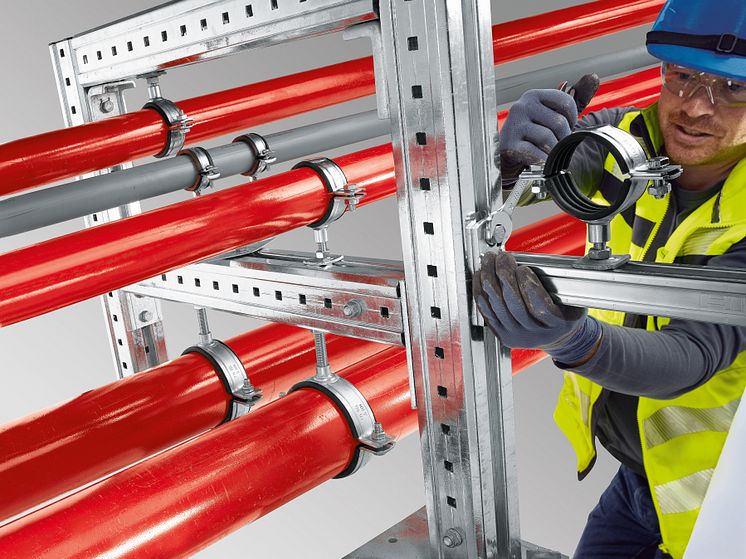

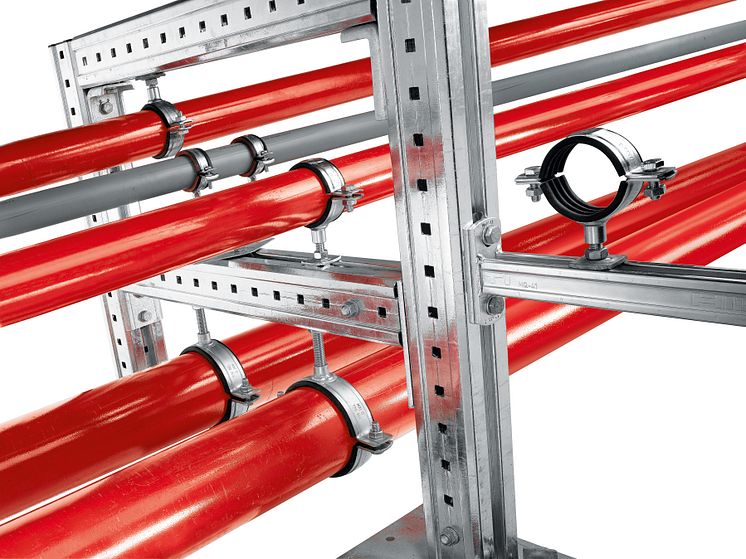

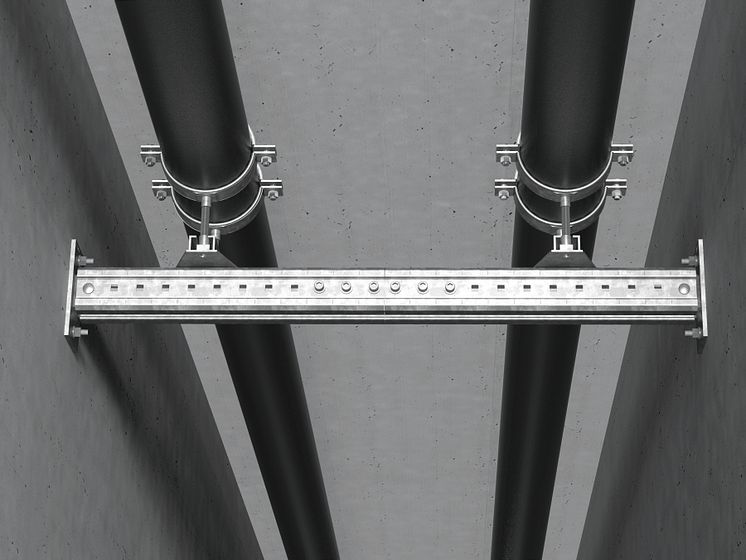

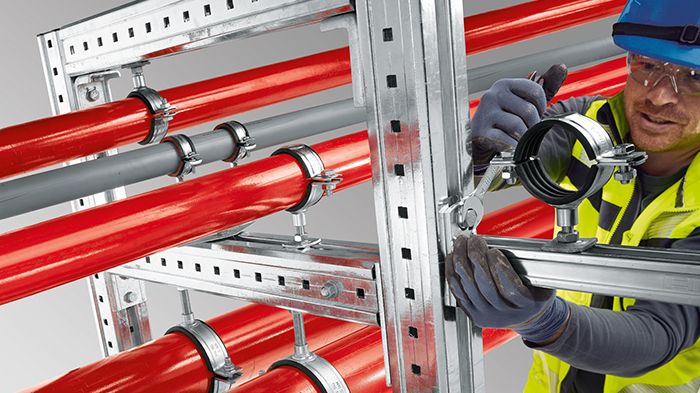

Innfestingen av rør, kabelstiger og kanaler gjøres enkelt ved å vri på plass opphengsmuttere i skinnens langsgående profil. Disse er da trinnløst justerbare i hele skinnens lengde.

Montasjen av MIQ kan gjøres der du skal ha den, med en og en del av konstruksjonen. slik unngår man problemstillingen med å få løftet en uhåndterlig tung konstruksjon rundt på byggeplassen.

MIQ er varmforsinket og kan uten videre korrosjonsbeskyttelse brukes i C3 korrosjonsmiljø.

Fleksibilitet

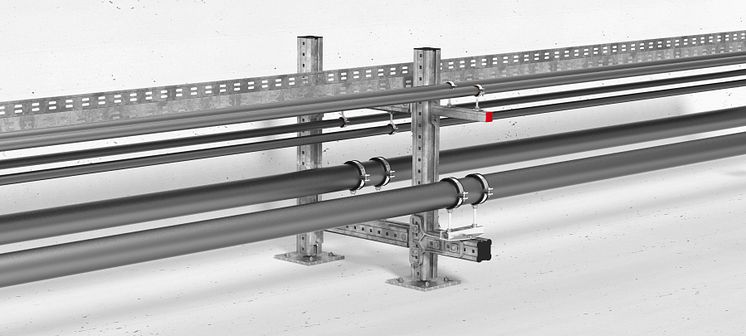

En av de store fordelene med MIQ er at det er mulig å tilpasse konstruksjonene du bygger underveis i prosessen. Alle montasjedeler og rørinnfestinger kan enkelt justeres eller flyttes om det kommer endringer som påvirker plassering av installasjoner. Det er også meget enkelt å bygge videre på en konstruksjon om man gjør endringer av det tekniske anlegget på et senere tidspunkt. MIQ er også kompatibelt med Hilti sitt standard 41x41 mm skinnesystem MQ. Slik kan man optimalisere dimensjoneringen i konstruksjonen ytterligere.

Med MIQ får man en fleksibel montasje med livsløpsperspektiv.

Styrke

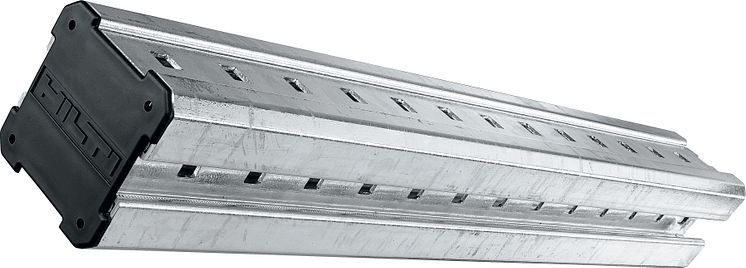

En MIQ-skinne er i all enkelhet en 90x90x2,5 mm stålbjelke med profileringer. Profileringene bidrar til at MIQ-skinnen blir meget vridningsstabil og får høy bæreevne med relativt sett lav egenvekt.

Hilti oppgir bæreevnen for alle sine installasjonssystemer i henhold til de relevante kapitler fra eurokodene EN 1991 (Laster på konstruksjoner) og EN 1993 (Prosjektering av stålkonstruksjoner).

En MIQ-90-skinne, 1500 mm lengde, har en bæreevne ved midthengt last på 12,81 kN.

PROFIS Installation og BIM/CAD
Hilti tilbyr en rekke tekniske hjelpemidler til sine festemidler og installasjonssystemer, under navnet PROFIS.

Profis Anchor er et brukervennlig dataprogram for avansert beregning av anker i betong og beregning av ett, eller flere, anker i forskjellige formasjoner, materialer og settedybder.

PROFIS Installation gir deg mulighet til å lage 3D-konstruksjoner, lastberegne disse, skrive ut materiallister og montasjetegninger, og eksportere hele konstruksjonen til ønsket filformat (IFC, DWG, etc.).

Hilti har også et eget BIM/CAD-bibliotek for sine festemidler og installasjonssystemer, med plugin til AutoCAD og Revit.

Alt kan lastes ned kostnadsfritt på hjemmesiden til Motek. Motek bistår gjerne med løsningsforslag, beregninger og kurs for innfestinger og installasjonssystemer.

Motek er et landsdekkende selskap som leverer verktøy, maskiner og festemateriell til bygg- og anleggsbransjen i Norge. Dette inkluderer bransjer som næringsbygg, boligbygg, installasjon og offshore.

Vi har vært i markedet i mer enn 60 år, er ca 260 ansatte og omsatte for ca NOK 770 millioner i 2016. Hovedkontoret ligger i Oslo, men Motek dekker hele landet med sine 28 butikker og ca 100 selgere. Motek fokuserer på å gi rådgivning direkte på byggeplassen og tilbyr kvalitetsmerker som blant annet Hilti, Festool og Bostitch, samt høykvalitetsprodukter under eget varemerke.
