Linköpings nya kraftvärmeverk kräver speciallösningar

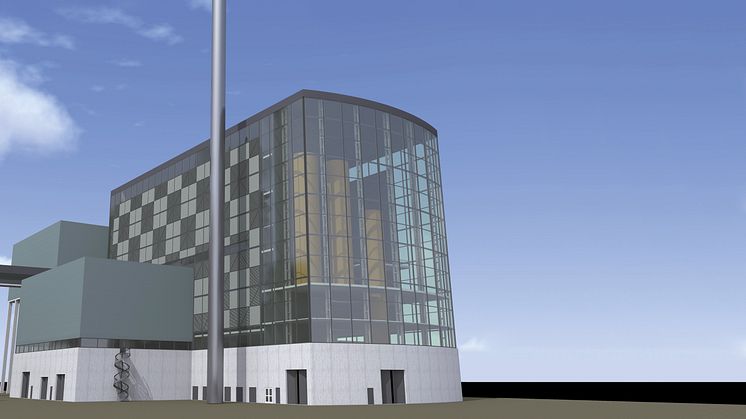

PÅ GÄRSTADSVERKET i Linköping eldas sopor och industriellt avfall för energiåtervinning. Nu ska ett nytt kraftvärmeverk byggas för att möta det energibehov som Linköping har. Bengt Dahlgren projekterar värme, kyla, vatten och avlopp samt centraldammsugaranläggning. Caverion har förutom dessa discipliner även luftbehandling, el och styr & övervakning i sin entreprenad.

Bygg och installationer för byggnaden, samt vissa anslutningar mot process, ingår i en deletapp. Övriga etapper delas av processleverantörer. Till exempel pannan som projekteras i Tyskland, turbin som projekteras i Italien och rökgasrening som projekteras av Alstom i Sverige.

– Lägger vi dessutom till prefab-betong som tillverkas i Estland så har vi en stor geografisk spridning på ingående projektörer, säger Daniel Andersson på Bengt Dahlgren.

– Lejonpannan är ungefär som en enda stor undercentral när det gäller installationstäthet. När man dessutom delar detta installationstäta utrymme med projektörer från flera olika discipliner så är 3D-samordning ett måste, säger Daniel Andersson. Projekteringen utförs fullt ut i 3D och samordnas med övriga entreprenader via Navisworks. Navisworks fungerar som en länk mellan alla projektörer där man enkelt ser vad som krockar, fortsätter han.

Även rent VVS-tekniskt är det ett utmanande projekt med många speciallösningar, så som materialval på grund av korrosiva och aggresiva miljöer. Ett exempel är i rökgasreningen där avloppssystemet tillverkas i glasfiberarmerad plast, rostfria rör skulle korrodera sönder väldigt snabbt då det inte tål alla ämnen som kan transporteras i avloppet.

– I Lejonpannan finns givetvis väldigt många värmeavgivande komponenter, enbart pannan avger ca 1,4 MW, sedan tillkommer många elrum som har höga avgivande effekter. Mycket av värmelasterna ventileras bort med frikyla så länge utetemperaturen tillåter, men en stor kylanläggning med redundans installeras, för att klara de dagar frikylan inte räcker till, förklarar Daniel Andersson.

Pannan förbrukar också stora mängder luft för förbränningen.

– Detta gör att vi får ett stort värmebehov på tilluften på ca 1,5 MW på grund av undertrycket i huset, men fjärrvärmenätet ligger ju väldigt nära, säger Daniel Andersson.

Anläggningen kommer att ligga i anslutning till den tidigare anläggningen som byggdes 2004. Den planeras vara i ungefär samma storlek och kommer att tas i drift under 2015.

Kontaktperson: Daniel Andersson

FAKTA | LINKÖPINGS KRAFTVÄRMEVERK

Beställare: Tekniska Verken AB

Totalentreprenör: PEAB

VVS, El, Styr och övervakning: Caverion

Arkitekt: Winell & Jern Arkitekter AB.
