CEJNs guide till kopplingar för olika testmiljöer

Blogginlägg   •   Jun 11, 2019 08:00 CEST

Varför ska man använda snabbkopplingar till testapplikationer?

Varför ska du använda snabbkopplingar över huvud taget är den första och mest uppenbara frågan. En slang och klämma är ju så mycket billigare? Svaret är ja. Men inte om du tar hänsyn till den tid det tar dig att ansluta och koppla ifrån, eller risken för läckage. Eller att du inte kan ansluta eller koppla ifrån när det finns tryck i systemet. För att åstadkomma en effektiv och pålitlig testmiljö där vätskor eller gaser är inblandade är snabbkopplingar det enda alternativet för industriella teständamål.

Anpassad för dina behov

Det finns inget projekt som är för stort eller för litet för våra ingenjörer för att göra en anpassad snabbkoppling. Vi har 8000 standardprodukter i vårt sortiment men det finns fortfarande en möjlighet att du behöver något specifikt för att passa perfekt i just din produktion. De flesta projekt baseras på standardprodukter och du kommer att ha ett nära samarbete med ingenjörerna för att komma fram till den mest lönsamma lösningen för just dig.

Beroende på kraven kan kopplingar delas in i 4 olika kategorier: Kopplingar, Kopplingar med elektronisk verifiering, Manuella multikopplingar och Auto-dockningslösningar:

1. Kopplingar - Passar för enstaka anslutningar

Kopplingar används bäst när det finns bara några enstaka anslutningar för varje testobjekt. Det finns ett brett sortiment av standardprodukter men alla kopplingar kan anpassas så att de passar alla typer av port, stång eller rör i vilken dimension som helst. Kopplingar finns i olika material, ofta rostfritt stål eller hårdanodiserad aluminium och de är oftast tillverkade utan ventil.Kopplingar ger mycket flexibilitet men den manuella anslutningen gör att det finns risk för felkoppling. Färgkodning kan vara en lösning för att förhindra sådant misstag.

Fördelar
Låg kostnad
Hög flexibilitet
Baserat på ett standard sortiment

Nackdelar
Risk för felkoppling
Tidskrävande

Ej lämplig för flertal anslutningar

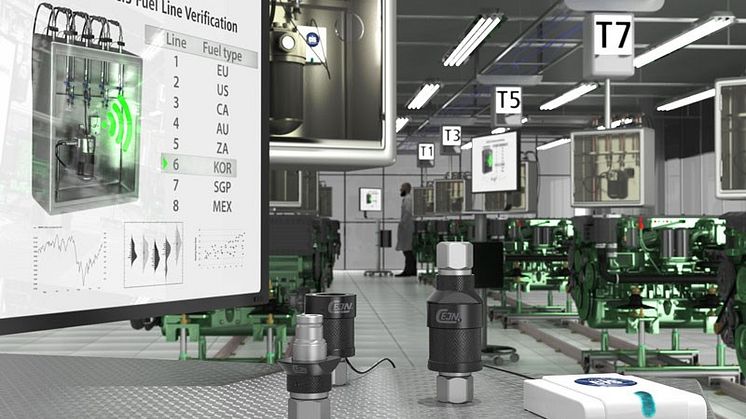

2. Kopplingar med elektroniska sensorer för anslutningsverifiering

När det finns många olika anslutningar finns det en påtaglig risk för felkoppling. Att använda elektroniska sensorer för att verifiera vilken koppling som är ansluten till vilken nippel är en pålitlig lösning till kritiska applikationer. Lösningen kan integreras på vilken typ av koppling som helst och testets tillförlitlighet beror på verktyget som tar emot data från anslutningen. Programvaran bör förhindra att något test startar om anslutningsdata inte överensstämmer med data i testsekvensen. NFC-tekniken används för att läsa anslutningsdata och skickar den via nätverket till datorprogrammet.

Fördelar
Felsäkert system
Hög flexibilitet
Kan baseras på standardprodukterail-safe system


Nackdelar

Beroende av programvaror

3. Manuella Multikopplingar för att undvika felkoppling

Multikopplingar har en klar fördel eftersom det inte finns någon risk för felkoppling. De är tillgängliga både som standardkonfigurationer och skräddarsydda konfigurationer och varje version består av en han- och honplatta som bara passar varandra. Den manuella multikopplingen är speciellt lämplig för små och medelstora produktionsvolymer och ger snabba och effektiva anslutningar för alla typer av kopplingar. Oavsett om det är hydraulik, luft, vatten, el eller något annat så kan den integreras i samma koppling och spaken kräver minimal kraft för att säkerställa anslutningen.

Fördelar
Eliminerar eventuell risk för felkoppling
Ansluter alla media
Fullt anpassningsbar


Nackdelar
Manuell

Dyrare än enstaka kopplingar

4. Automatiska dockningssystem för en helt automatiserad testprocess

För automatiserade produktionssystem med hög volym är den automatiska dockningen på en pallöverföringsledning den bästa lösningen. Den har fördelarna med Multikopplingen utan att man behöver manuell anslutning. Anslutningen görs vanligtvis av en pneumatisk, hydraulisk eller elektrisk cylinder där styrstift trycker på plattorna under anslutningen. Automatiska dockningslösningar är helt anpassade och kan tillhandahålla anslutningar för många olika medier.

Fördelar
Eliminerar eventuell risk för felkoppling
Stödjer full automation
Ansluter alla media
Fullt anpassningsbar

Nackdelar
Inga standardversioner
Dyrare än manuella anslutningar
