CEJNs TLX kopplingar eliminerade tre problem för Pålningsföretag.

Blogginlägg   •   Jun 18, 2019 08:00 CEST

De tre problemen som behövde lösas visas nedan.

1) Anslutning
2) Lossnar
3) Hydrauliskt oljeläckage

Innan ändringen föreslogs gjordes en teknisk jämförelse mellan skruvkopplingen med vingar och CEJNs TLX på max arbetstryck och flödeskapacitet vid Δ2 bar.

Teknisk jämförelse (Från katalog)

1.Skruvkoppling med vingar Storlek 1 ½ "

-Max Arbetstryck (anslutet): 345bar

-Flödeskapacitet vid ΔP på 2 bar: Cirka 155 GPM

2. CEJNs TLX Koppling / Nippel Storlek 1 ¼ "

-Max Arbetstryck (anslutet): 420 bar

-Flödeskapacitet vid ΔP på 2 bar: 325 1 / min (85 GPM)

Vid jämförelse av resultatet har skruvkopplingen med vingar och nippeln högre flöde än CEJN TLX som är mindre (lättare att hantera och billigare) när det gäller nominell diameter. Vidare behöver Vibroflot arbeta vid 110 bar med en maximal flödeskapacitet på 358 l / min som ligger inom TLX 1 ¼ "(storlek) specifikationer. Genom att tillåta tryckfall (ΔP) vid 3 bar kan TLX 1 ¼ "(storlek) uppnå 400 l / min.

CEJNs försäljningschef, Ramli Haron föreslog CEJNs TLX skruvkoppling för att lösa hydrauloljeläckage eftersom TLX har en läckagefri design. Dessutom möjliggör TLX konstruktionen (utan vingar) att den kan monteras nära basen. Dessutom har TLX ett låsstift för att ytterligare förhindra att TLX lossnar. CEJNs TLX skruvkoppling eliminerar problem med anslutning, lossning och hydraulolja.

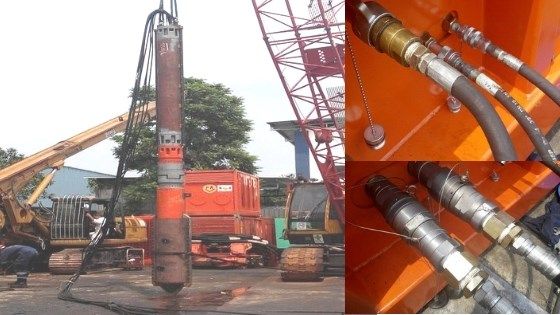

Beslutet fattades att installera TLX 1 ¼ "(storlek) och att kontrollerade prestanda. Hydraulikens flödeskapacitet justerades till 358 l / min (enligt krav) och kopplingstemperaturen var 37 ° C (indikerar den ungefärliga temperaturen till kylaggregatet hos hydraulikaggregatet) och accepterades av användaren . Vibrofloten testades och presterade enligt krav och TLX godkändes.

Visste du? Att denna snabbkoppling är en perfekt för de tuffaste applikationerna, eftersom den är konstruerad för att arbeta med de högsta chockflödena och de tuffaste tryckimpulserna.
