Gigantiska hästskulpturer i stål blir nytt landmärke

Ett nyligen öppnat rekreationsområde i Falkirk i Skottland har en minst sagt spännande huvudattraktion. På plats att välkomna besökarna står två 30 meter höga stålskulpturer formade som hästhuvuden. Båda skulpturerna har modellerats med hjälp av Teklas BIM-teknik.

Kelpies som de också kallas, är ett verk imponerande utomhuskonst i Falkirkområdet i Skottland. De består av två 30 meter höga stålskulpturer formade som hästhuvuden. Dessa gedigna skulpturer byggdes av mer än 6 kilometer stålrör som tillsammans väger 600 ton. Kelpies har utformats av den skottska skulptören Andy Scott och stålkonstruktionen är tillverkade av SH Structures, också stationerade i Skottland.

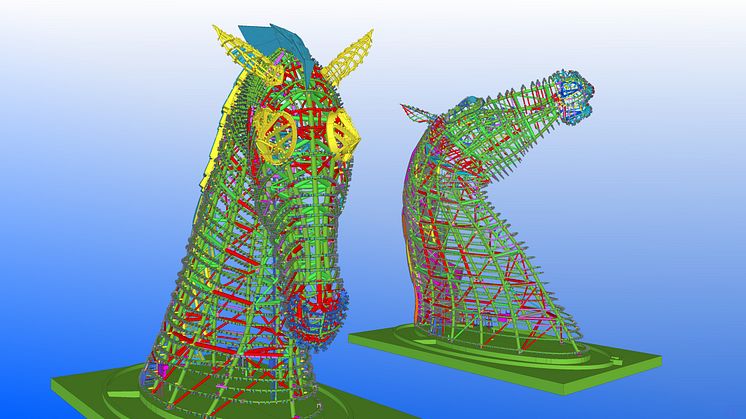

För modellering av Kelpies, med de utmanande formerna av hästhuvuden och den enorma tyngd på materialet de tillverkades i, krävdes BIM-teknik. Utan 3D hade det varit omöjligt att designa och bygga stålskelettet. Huvudena modellerades med hjälp av Tekla Structures programvara. Med hjälp av byggnadsinformationsmodellen, var det möjligt att uppfatta allt ifrån de allra minsta detaljerna till de exceptionella kurvorna i de komplexa skulpturerna. Modellen gjorde det också lättare att se proportionerna och placeringen av de olika konstruktionselementen.

Modelleringen hjälpte att eliminera fel
En av de starkaste sidorna hos Teklas programvara under Kelpies-projektet var att felfritt matcha alla byggkomponenter. Strukturerna som tillverkades enligt den exakta byggnadsinformationsmodellen passade sömlöst tillsammans vid installationsfasen. Dessutom hjälpte modellen till att uppskatta rätt mängder av de byggmaterial som behövdes.

Skulptören Andy Scott skapade först miniatyrmodeller i skalan 1:10 av de skulpturer som sedan användes för att skapa byggnadsinformationsmodellen i Tekla Structures. Efter modellen, var den främsta utmaningen att sedan dela upp den i lagom stora montagedelar för säker leverans till byggplatsen.

– Vi tillverkade och monterade de flesta stålkonstruktioner i vår verkstad och transporterade dem sedan till byggplatsen i så stora sammansättningar som möjligt, säger Tim Burton, försäljnings- och marknadschef på SH Structures.

Ramen till hästhuvudena byggdes så småningom som två kapslade enheter: den inre komplexa huvudramen gjordes av rörkorsningar och förmonterade skelett som var upp till 4,5 meter breda och 12 meter höga. Ett yttre ramskikt byggdes på toppen av den första ramen för att överensstämma med dess form. Den externa finishen, huden på hästen, tillverkades av laserskurna ark i rostfritt stål som kopplades till det yttre ramskiktet med 10 000 skräddarsydda infästningar.

Från en 3D-modell till en turistattraktion
Kelpies byggdes som en del av utvecklingsprojektet Helix i Falkirkområdet. Förutom hästhuvuden, består Helix Projektet av att förnya den omgivande landremsan till ett rekreationsområde. Renoveringen
av det omgivande området slutfördes i april i år. Projektet kostade nästan 52.000.000 € totalt.

Kelpies ligger nära motorvägen M9 i Skottland, där tusentals förbipasserande förare kan beundra dem dagligen. Inte undra på att området har blivit en av de största sevärdheterna i Skottland.

Fakta
1. Det krävdes 6 kilometer stålrör för att bygga Kelipes
2. 10 000 skräddarsydda infästningar ser till att huden håller sig på toppen av stålkonstruktionen
3. Huvudena är 30 meter höga
4. Öronen är mer än 5 meter höga
5. Huvudets plattform är ungefär 25 meter lång och 10 meter bred
6. Vardera huvud väger 300 ton
