OMNIMATE POWER HYBRID SV/BVF 7,62 kontaktdon för kretskort.

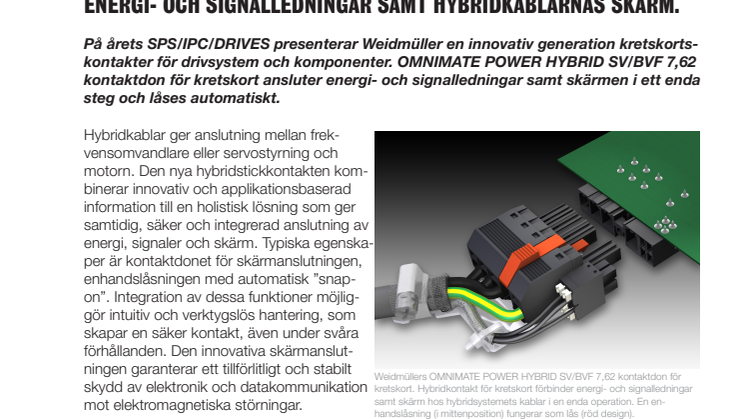

På årets SPS/IPC/DRIVES presenterar Weidmüller en innovativ generation kretskortskontakter för drivsystem och komponenter. OMNIMATE POWER HYBRID SV/BVF 7,62 kontaktdon för kretskort ansluter energi- och signalledningar samt skärmen i ett enda steg och låses automatiskt.

Hybridkablar ger anslutning mellan frekvensomvandlare eller servostyrning och motorn. Den nya hybridstickkontakten kombinerar innovativ och applikationsbaserad information till en holistisk lösning som ger samtidig, säker och integrerad anslutning av energi, signaler och skärm. Typiska egenskaper är kontaktdonet för skärmanslutningen, enhandslåsningen med automatisk "snap-on". Integration av dessa funktioner möjliggör intuitiv och verktygslös hantering, som skapar en säker kontakt, även under svåra förhållanden. Den innovativa skärmanslutningen garanterar ett tillförlitligt och stabilt skydd av elektronik och datakommunikation mot elektromagnetiska störningar.

Den nya ström-hybridanslutningen SV/VBF 7,62 med sin integrerade signalkontakt, jackbara skärmanslutning och enhandslåsning ersätter upp till tre enskilda komponenter vilket reducerar tre separata operationer till en. Den erbjuder en lösning för typiska konstruktionsproblem:

• Integration av signalkontakt i "rätt" pitch med kraftdon möjliggör bättre miniatyrisering, packningsdensitet på kretskort och på enhetens front. En enda kontaktoperation underlättar montering, driftsättning och underhåll av en enhet.
• Den jackbara skärmanslutningen med en multikontakt ersätter två skruvflänsar. Innovativa detaljer i konstruktionen garanterar säker EMC-skärmning. Extern och inre skärm förbinds automatiskt via multikontakten, oberoende av "den mänskliga faktorn". Inga kontaktflänsar behövs vilket sparar maximalt utrymme.
• Enhandslåsning: Den verktygslösa "snap-on"-låsningen är placerad i mitten och ersätter två skruvflänsar. En säker och pålitlig låsning sker automatiskt oberoende av "den mänskliga faktorn". Integration av signalkontakter (utan att ändra kontaktens dimensioner) ger utrymmesbesparingar för både apparat och kretskort. Den intuitiva anslutningen av alla fyra funktioner (energi, signaler, skärm och låsning) kan ske i ett moment - även i händelse av skymd sikt och under svåra förhållanden.

Integrering av flertalet funktioner som rör energi- och signalkontakter samt jackbar skärmanslutning och automatisk låsning bidrar till en betydande kostnadssänkning avseende tillverkning, installation och underhåll. Och det finns ytterligare fördelar:

• korta installations- och underhållstider,
• minskning av apparatdimensioner och
• mindre utrymme krävs i styrskåpet

Avståndet mellan olika apparater kan minskas med upp till 10 cm, eftersom en vinkling av ledarens utgångsriktning med 30° ger en lätt och smidig kabeldragning. Den jackbara skärmanslutningsplattan behöver betydligt mindre monteringsutrymme än konventionella skruvflänsar.

Allt som allt kan anläggningens tillgänglighet faktiskt utökas beroende på innovativ skärmanslutningsplatta, säker enhandslåsning och integrerade signalkontakter.

Den nya generationen OMNIMATE POWER HYBRID kontaktdon för kretskort kännetecknas av PUSH IN anslutningsteknik. Denna innovativa anslutningsteknik tillåter snabb prefabricering och installation av hybridkablar. Med "PushIn", kan solida eller flexibla ledare med ändhylsor enkelt "skjutas" in i kontaktstället.

Weidmüller deltar på mässan SPS/IPC/DRIVES 2009 i Frankfurt: hall 9, monter 330.
