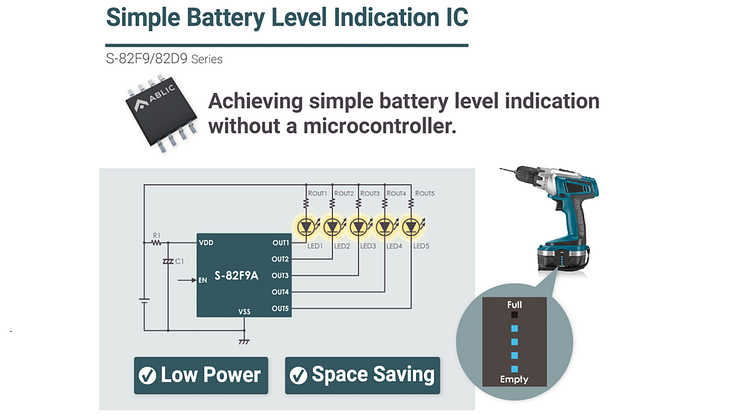

ABLIC bringt Spannungsüberwachungs-ICs für die Ansteuerung von bis zu 5 LEDs zur einfachen Anzeige der verbleibenden Batterieladung in Elektrowerkzeugen und anderen tragbaren Anwendungen auf den Markt
~ Ermöglicht eine energie- und platzsparende Batteriestatusanzeige ohne Mikrocontroller ~
ABLIC (Präsident: Seiji Tanaka, Hauptsitz: Minato-ku, Tokio; im Folgenden "ABLIC"), ein Unternehmen der MinebeaMitsumi Inc., hat heute die S-82F9-Serie und die S-82D9-Serie als Spannungsüberwachungs-ICs für einfache Batteriestatusanzeigen mit 5 bzw. 4 LEDs auf den Markt gebracht.
Bei der Ansteuerung von LEDs für den Einsatz als Batteriestatusanzeige in Elektrowerkzeugen und ähnlichen Anwendungen werden üblicherweise Schaltungen mit diskreten Bauelementen oder mit einem Mikrocontroller verwendet.
Diese Lösungen haben jedoch Nachteile, die es insbesondere bei kompakten Batterieanwendungen zu vermeiden gilt. Diskrete Bauteile benötigen viel Platz auf der Leiterplatte und der Stromverbrauch steigt, wenn ein Mikrocontroller verwendet wird.
Die S-82F9- und S-82D9-Serie beheben diese Nachteile, da sie mehrere Spannungen in einem IC überwachen können (platzsparend) und gleichzeitig einen geringen Stromverbrauch haben (stromsparend).
Zu den Merkmalen dieser neuen Produkte gehören (1) die anwendungsspezifische Produktauswahl für 5-LED-Anzeigen mit der S-82F9-Serie, für 4-LED-Anzeigen mit der S-82D9-Serie und für 3-LED-Anzeigen mit der bereits verfügbaren S-8229-Serie. Mit diesen Produkten lassen sich einfache, platz- und stromsparende LED-Statusanzeigen für eine Vielzahl von tragbaren Batterieanwendungen realisieren; (2) die Wahl zwischen der A-Serie zur weiteren Reduzierung des Stromverbrauchs bei ausgeschalteten LEDs und der B-Serie zur Überwachung hoher Batteriespannungen, und (3) die Wahl, wie viele LEDs bei welcher Batteriespannung aufleuchten sollen, entweder alle LEDs bei voller Batterieladung oder eine LED pro Spannungsstufe
ABLIC wird auch in Zukunft seine Technologie nutzen, um Lithium-Ionen-Batterieschutz-ICs mit noch größerer Genauigkeit und mehr Funktionen zu entwickeln und Produkte für Anwendungen in einer Vielzahl von Bereichen auf den Markt zu bringen.
Haupteigenschaften
1. Ein umfangreiches Produktportfolio zur Ansteuerung von 3- bis 5-LED-Anzeigen
Die S-82F9-Serie kann bis zu 5 LEDs und die S-82D9-Serie bis zu 4 LEDs ansteuern. Neben der bereits erhältlichen S-8229A-Serie für bis zu 3 LEDs haben Kunden damit die Möglichkeit, das optimale Produkt für ihre Anwendung auszuwählen.
2. Geringerer Stromverbrauch mit der mit EN-Pin ausgestatteten A-Serie und Hochspannungsüberwachung mit der mit SENSE-Pin ausgestatteten B-Serie
Sowohl die Serie S-82F9 als auch die Serie S-82D9 können ohne Mikrocontroller betrieben werden, was die Anzeige der verbleibenden Batterieladung bei geringerem Stromverbrauch und kleinerem Platzbedarf ermöglicht. Die A-Serie ist mit einem EN-Pin ausgestattet, der es ermöglicht, den IC abzuschalten, wenn die LEDs nicht leuchten, um den Stromverbrauch auf nur maximal 0,1μA zu reduzieren. Dies trägt zu einer geringeren Leistungsaufnahme in Batteriegeräten bei. Die B-Serie ist mit einem SENSE-Pin ausgestattet, der die Spannungsüberwachung von in Reihe geschalteten Batteriezellen bei oder über der maximalen Betriebsspannung des ICs ermöglicht. Damit lässt sich eine einfache Batteriestatusanzeige auch für Anwendungen mit großen Batterien realisieren.
3. Zwei LED-Betriebsarten wählbar
Es gibt zwei wählbare LED-Betriebsarten. Mit “AN bei voller Ladung” kann die Anzahl der leuchtenden LEDs je Batteriespannungslevel erhöht werden, was die Sichtbarkeit der LED-Anzeige verbessert. Bei der Einstellung “AN pro Spannungslevel” leuchtet nur eine LED je nach dem überwachten Batteriespannungsbereich auf, wodurch der Stromverbrauch der LED-Anzeige minimiert werden kann.
Spezifikation
■5 LEDs: S-82F9-Serie 4 LEDs: S-82D9-Serie
- Erkennungsspannung: 7,5 bis 21,5V ±1%
- Eigenstromverbrauch im Betrieb: 10µA max.
- Eigenstromverbrauch im Standby: 0,1µA max.

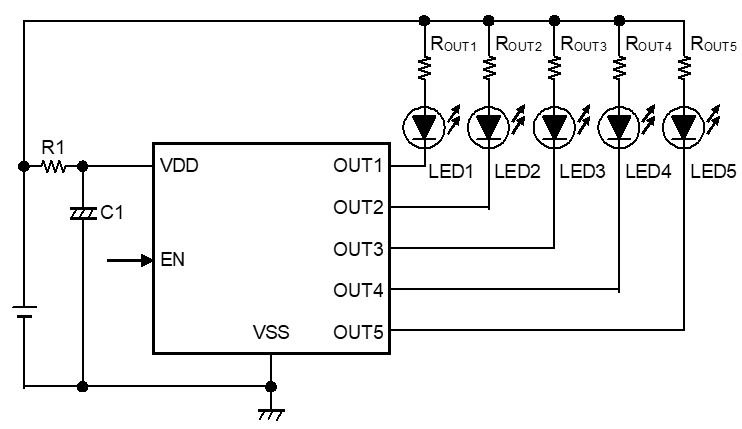

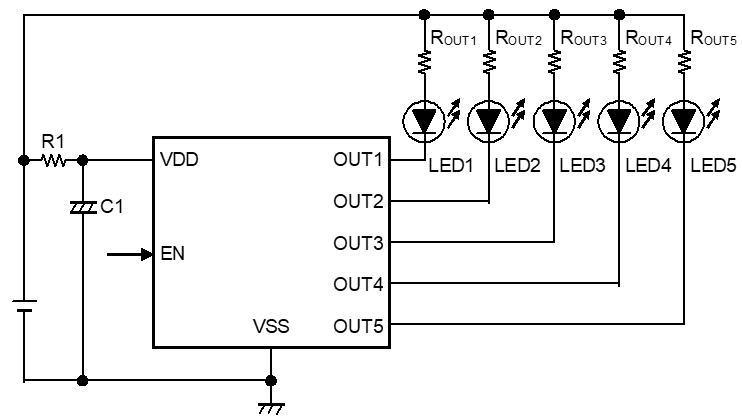

- A-Serie: EIN/AUS-Steuerung des ICs über ein externes Signal am EN-Pin

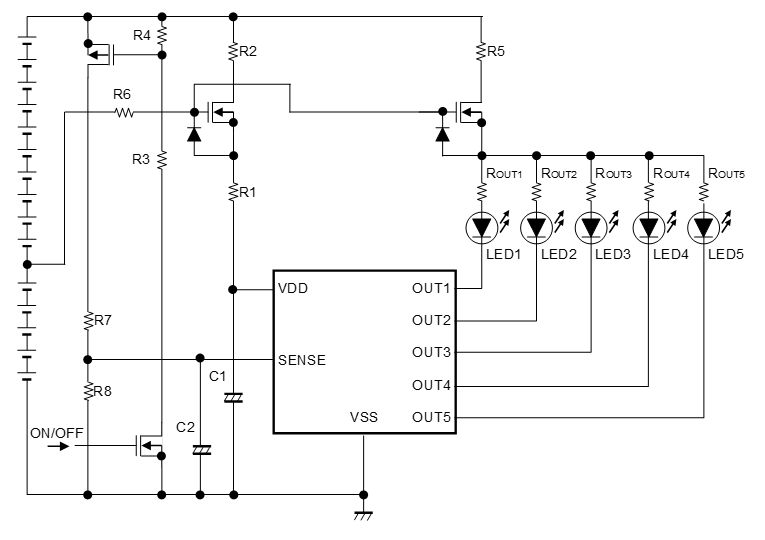

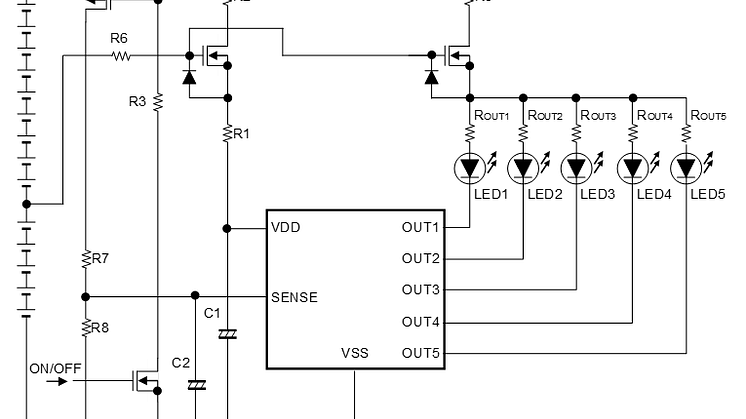

- B-Serie: Spannungsüberwachung bei/über der maximalen Betriebsspannung mit SENSE-Pin
- Zwei LED-Betriebsarten
1) "Alle AN bei voller Ladung": Mehrere LEDs leuchten je nach Spannungslevel
2) "AN pro Spannungslevel": Eine LED leuchtet je nach Spannungslevel - Maximale Betriebsspannung: 28V
- Betriebstemperaturbereich: -40 to +85℃
- Gehäuse: HTMSOP-8
Anwendungsbeispiele
Mehrzellige Lithium-Ionen-/Lithium-Polymer-Sekundärbatterien
Beispiele von Produkten, die diese ICs verwenden
Schnurlose Elektrowerkzeuge, Elektrofahrrad, Akku-Staubsauger, usw.
Details zum Produkt
Internetseite
https://www.ablic.com/en/semicon/
Japanese Version
https://www.ablic.com/jp/semicon/news/2025/05/27/s-82f9d9/
Chinese Version
https://www.ablic.com/cn/semicon/news/2025/05/27/s-82f9d9/

This product has been certified as a MinebeaMitsumi Group “Green Product” for its outstanding contribution to the environment.
