Bedre effektivitet med merking og påføring i ett trinn

60 % tidsbesparelse innen industriell merking

De som allerede er kjent med temaet industriell merking, vet på den ene siden hvor viktig en godt lesbar og permanent merking er. De vet samtidig hvor tidkrevende og tidvis møysommelig det er å montere de enkelte merkene. Spesielt hver gang mange ledere og kabler skal merkes.

Entydig, lett synlig og permanent merking sørger for sikkerhet og forenkler arbeidsforløpene. Endringer i produksjonen, ombyggings-, moderniserings- eller vedlikeholdstiltak - alle disse arbeidsprosessene langs livssyklusen til automasjonskap forløper vesentlig mer effektivt når samtlige komponenter er merket unikt og enhetlig. Trykk av merkinger, separering og montering på kabler, ledere og komponenter – opptil 30 % av tiden som går med ved produksjon av automasjonskap, fordeles alene på nettopp disse oppgavene.

Automatisert industriell merking

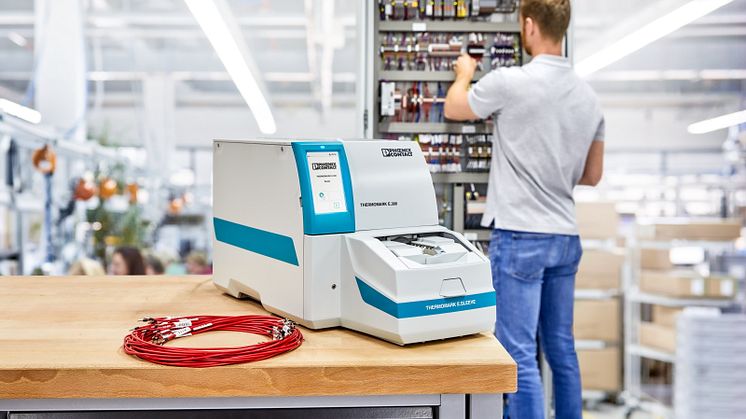

I alle fall var dette tilfelle frem til nå… Som verdens første modulære system automatiserer og kombinerer merkesystemet Thermomark E Series fra Phoenix Contact merking og påføring av forskjellig merkemateriell, i ett og samme prosesstrinn. På denne måten sparer man rundt 60 % tid ved industriell merking. I stedet for separat merking av nødvendige leder- og kabelmerkeløsninger i et første arbeidstrinn, påfølgende separering av de enkelte merkene, inkludert neste prosesstrinn ved en ellers tidkrevende manuell montering, får brukeren med Thermomark E Series en enkel og meget effektiv merkeprosess. Den automatiserte trykk- og påføringsprosessen er enkel å håndtere, og sikrer akkurat like høy merkekvalitet, noe som igjen får positive effekter på merkeløsningens levetid og bestandighet. Det gir permanent høy effektivitet gjennom hele arbeidsdagen.

Modulært merkesystem

Thermomark E Series består av fire applikatorer som gir forskjellige merkeløsninger for leder- og kabelmerking samt rekkeklemmemerking. (Bilde 2) De fire applikatorene tilkobles en standard termorullskriver, som ellers brukes for å merke alt merkemateriell i rullformat – som for eksempel for å opprette etiketter for merking av driftsmidler. Dermed kreves det ingen ytterligere, spesiell enhet for å implementere de forskjellige merkeløsningene. Slik får brukeren et modulært merkesystem som kan brukes meget fleksibelt og behovsorientert. Uansett om det gjelder manuell merking av driftsmidler, eller automatisert leder- og kabelmerking. Spesielt i forbindelse med prosjekter gir dette den helt avgjørende fordel at man med bare få håndgrep kan reagere fleksibelt på de forskjellige behovene hos kunden eller applikasjonen. Dette sparer ikke bare ressurser, men også plass.

Effektiv leder- og kabelmerking

For å merke ledere og kabler automatisert finnes det tre forskjellige applikatorer:

Med Thermomark E.Wire er kabelmerker som kan skyves radialt og aksialt, mulig, og som med sin triangulære form kan merkes på tre sider. Dette gir god synlighet i installert tilstand. Varmforseglingssømmen gjør at merkene ikke går tapt. På grunn av rullformatet dekkes alle tverrsnittsområder mellom 1,8 - 5,6 mm med ett og samme materiell, som finnes i forskjellige bredder. Kabeldiameteren måles automatisk, noe som gir enkel måling. Ved hjelp av programvare genereres optimal merkestørrelse.

Applikatoren Thermomark E.Sleeve behandler krympeslanger i rullformat, og kapper disse individuelt til ønsket lengde mellom 15 mm og 51 mm. Videre åpner applikatoren krympeslangen, slik at de trykkede merkene kan skyves raskt og enkelt på leder og kabel. Takket være den automatiske objektgjenkjenningen via lysporter, går det meget raskt å ta ut ferdigmerkede kabler. Utover dette er betjeningen generelt så enkel som den får blitt: Selv om applikatoren dekker diameterområder fra 0,8 – 8,5 mm, oppstår det ingen form for arbeid for brukeren i form av oppsett, ettersom tilpasningen til de forskjellige krympeslangestørrelsene foregår automatisk.

Med Thermomark E.Wrap påføres kabelviklingsetiketter automatisk på sylindriske enheter mellom 2 og 16 mm – og det i uforandret, høy kvalitet. Dette er spesielt viktig nettopp ved kabelviklingsetiketter, da de har et ytterligere laminat som beskytter den trykte flaten. Resultatet er en ekstremt motstandsdyktig merkeløsning som eksempelvis også kan benyttes på utendørsområder. For at håndteringen skal bli så enkel som mulig, har enheten en innstillbar måleskala som sørger for at merkingen alltid er plassert i ønsket avstand til kabelenden.

Systemløsningen til Thermomark E Series suppleres med målgruppeorienterte programvarefunksjoner: Applikasjonsrelatert dataeksport fra vanlige CAE-systemer sørger for automatisk og tidsbesparende databehandling. For at merkedataene skal opprettes så enkelt som mulig, finnes det mange forskjellige, lett forståelige funksjoner. Merkeprogrammet leder brukeren trinnvis gjennom hele kabelmerkeprosessen – både via displayet på skriveren for utføring av arbeid direkte i automasjonskapet og via merkeprogrammet på en desktop PC.

Effektiv rekkeklemmemerking

Thermomark E.Vario er løsningen for rekkeklemmemerking. Med denne kan komplette Complete line koblingslister fra Phoenix Contact merkes i rullformat med bare to materielltyper. Det ene materiellet er for det høye merkesporet, det andre for det flate merkesporet. Med rullformatet er alle delingsmål mellom 3,5 mm og 1000 mm mulig - uavhengig av antall ulike delingsmål. Grunnet merkemateriellets nyskapende geometri festes materiellet helt perfekt i merkesporet. Videre kan de enkelte merkene helt enkelt separeres og sneppes på plass langs de individuelle perforeringssnittene.

Oppsummering

Med Thermomark E Series fra Phoenix Contact sparer brukerne rundt 60 % tid sammenlignet med manuelle merke- og påføringsprosesser. I faser med høye ordretopper vil man kunne øke produktiviteten betraktelig med samme antall medarbeidere. I tillegg er merkekvaliteten alltid konstant, da den ikke påvirkes negativt av tretthet hos mennesker.

Dermed er nøyaktighet ved planleggingen i forbindelse med produktivitet og kvalitet endelig mulig også ved industriell merking.

Fordeler ved merking ved hjelp av merker sammenlignet med direkte merking av ledere og kabler

Fordeler sammenlignet med direkte merking av ledere og kabler

• Optimal kontrast mellom den svarte merkingen og det hvite merkemateriellet, noe som er nødvendig spesielt ved strekkodeteknologier
• Merker gir en jevn flate, de finnes i forskjellige størrelser og kan merkes over flere linjer, noe som er helt essensielt spesielt i forbindelse med kompleks merkeinformasjon
• God bestandighet og lang levetid for industrielle bruksformål, ettersom kombinasjonen av merkemedium og merkemateriell er optimalt tilpasset hverandre
• Merkeløsningen velges helt i tråd med kravene fra kunde, industri eller omgivelser til enhver tid
• Fleksibel og rask, takket være enkel utskiftning av merkingen
• Komfort i servicetilfeller, ettersom merkingen er lett å lese i alle posisjoner
• Skalerbar høy oppløsning, da 600 dpi anbefales spesielt ved flere skrifttegn på liten plass, eller dersom det brukes asiatiske skrifttegn

Les mer på www.phoenixcontact.com/eseries
