PTVFIX - push-in-tilkobling på siden i FIX-format

Ny tilkoblingsretning for det modulære fordelerblokksystemet

Takket være moderne tilkoblingstekniske systemer går det både raskt og enkelt å kable opp anlegg og systemer. Bruk av push-in-fjærtilkoblingsteknikk gjør i tillegg at man sparer enormt med tid. Likevel, i bestemte omgivelser finnes det utfordringer.

I innovative kablinger for automasjonskap har ny fjærtilkoblingsteknikk vist seg å bli den mest brukte tilkoblingstypen. Blant de forskjellige fjærtilkoblingene er det innstikksteknikken push-in som i de senere årene har erobret markedet og vist seg som den aller mest populære fjærtilkoblingsteknikken. Og det er det god grunn til, for her kan brukerne stikke lederen direkte inn i tilkoblingspunktet, uten at verktøy er nødvendig – forutsatt at det dreier seg om en entrådet ledning eller at den har endehylse.

Push-in-tilkoblingen støtter fronttilkobling med tilgjengelige nominelle tilkoblingstverrsnitt opptil ca. 16 mm².
Du kan stå foran automasjonskapet, og stikke ledningen direkte inn i rekkeklemmen. Ingen omstendelig manøvrering av lederen fra siden. For industrielle standardapplikasjoner er dette som regel en optimal løsning når man ser på kablingstid, kablingssikkerhet og den lett lesbare merkingen.

Phoenix Contact har allerede en god stund levert sin push-in-fronttilkobling i det meget lille PTFIX-fordelerblokksystemet. Med flere monteringsskinnealternativer, direktemontering med flens eller til og med en klebemulighet, står brukere fritt til å selv velge monteringstype for tilkoblingsblokken.

Blokkene kan også, helt enkelt, kobles til hverandre mekanisk som moduler. Man setter de enkelte enhetene individuelt sammen, installerer ønsket monteringstilbehør for den spesifikke applikasjonen (om nødvendig), og kan koble til alt sammen uten ytterligere konfigurasjon.

Dette PTFIX-blokksystemet er så modulært og fleksibelt at Phoenix Contact refererer til de spesielle systemfordelene som en "FIX-Faktor".

Onlinekonfigurasjon forenkler tilpasningen

For å komplettere systemkonseptet og gjøre tilpasningen både enkel og gjenbrukbar finnes det en onlinekonfigurator som kunden kan benytte for å velge, sette sammen og merke PTFIX-blokkene, og også sette på nødvendig tilbehør.
Når konfigureringen er fullført, legges den opprettede løsningen i handlevognen, og man går til onlinekassen. Hvis brukerne senere ønsker å bestille produktet på nytt, mottar de en unik løsnings-ID, og unngår å måtte konfigurere alt helt forfra igjen. Enklere får det ikke blitt.

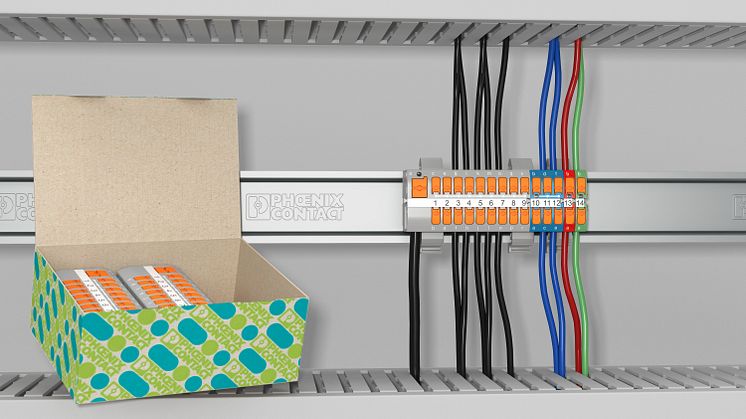

Som utvidelse av dette FIX-fordelerblokksystemet tilbyr Phoenix Contact nå PTVFIX-produktserien med nominelt tverrsnitt på 2,5 mm². "V" står for vertikal tilkobling, tilsvarende vår nye standardrekkeklemme PTV. Her er lederinnføringstrakten montert på siden, med en vinkel på henholdsvis 90°. Dermed kan PTVFIX-blokkene tilkobles på siden, slik man er kjent med fra veletablerte skrutilkoblingsmoduler. Når blokken er montert vannrett i automasjonskapet, tilkobles lederne vertikalt.

PTVFIX-blokkene har samme profiler som de kjente PTFIX-fordelerblokkene, og kan kobles mekanisk og installeres sammen.

Fordi tilkoblingsåpningene er plassert på siden, har PTVFIX-blokkene større betjeningsmekanismer og større flate foran, som gir en farget utforming av respektive blokk. Dette gir ytterligere tilkoblingssikkerhet, for en klar identifisering av rekkeklemmene bidrar til å forhindre kablingsfeil.

Nye veier ved fargekodingen

Når det gjelder fargekoding, går Phoenix Contact med sine PTVFIX-fordelerblokker helt nye veier. Tidligere ble tilkoblingsrekkeklemmer laget i farget kunststoff, mens blokkene i de nye PTVFIX-seriene er laget i typisk grått kunststoff, og får ved alle andre fargevarianter et fargetrykk som er flatedekkende på forsiden. Ved første øyekast kan dette virke uvanlig, men det har bestemte fordeler for brukeren.

Produsenten kan garantere at den kundetilpassede merkingen kan påføres direkte, midt på blokkene, dermed kan den krevende oppgaven med å klistre på merkestrimler bortfalle i sin helhet. Merkingen har i tillegg samme kvalitet som ved merking av selve blokken, og det i form av førsteklasses industrikvalitet. Blant annet er overflatens ripefasthet kontrollert med referanse til DIN EN ISO 1518-1. Merkets klebeegenskaper er sikret gjennom kvalifisering med referanse til DIN EN ISO 2409, den såkalte Tape-testen.

I tillegg, takket være forskjellige tester, er fargetrykket motstandsdyktig mot kjemiske påvirkninger og er ideell for materialoverflaten.

En ytterligere fordel ved fargemerking ved å trykke overflaten av PTVFIX-fordelerblokkene, er at Phoenix Contact oppnår rask levering til kunden. Fordi bedriften alltid har grå basishus på lager og bare trenger å påføre fargetrykket, kan de reagere raskt på kundehenvendelser og også foreta tilpasninger ved forespørsler om særtrykk.

Multiblokker inneholder forskjellige potensialer

Den nye produktserien med PTVFIX-fordelerblokker omfatter en spesiell gruppe med produkter som nå er tilgjengelig i det frontkablede PTFIX-systemet, som er nettopp multiblokker.

På innsiden av blokkene finnes det ikke bare et komplett lasket elektrisk potensial, men multiple enkeltpotensialer, såkalte gjennomgangsfunksjoner.

Phoenix Contact betrakter PTVFIX multiblokker som en moderne oppgradering til de velkjente utstyrsklemmene med skrutilkobling. I tillegg til push-in-tilkoblingen og fargekodingen, omfatter de nye egenskapene også de kjente monteringsalternativene fra FIX-systemet. Monteringsalternativene for de eldre skrutilkoblingsvariantene var begrenset til overflatemontering.

De komplett grå variantene med 2, 3, 4 og 5 elektriske poler danner det grunnleggende sortimentet med PTVFIX multiblokker. For tilkobling av en- eller trefasede enheter finnes det riktignok to ytterligere varianter med fargemerkede gjennomganger for nøytral- og PE-leder.

Bruksområdene for de nye PTVFIX-blokkene er tilnærmet ubegrenset. Basisblokkene og klebevariantene er egnet for husholdningsformål og lignende formål, i henhold til DIN EN (IEC) 60998-2-2. Ved bruk av monteringstilbehøret for DIN-monteringsskinner TH 15 og TH 35 eller direktemonteringsflens oppnås det automatisk godkjennelse i henhold til DIN EN (IEC) 60947-7-1.

I tillegg til disse godkjennelsene har PTVFIX-produktene også UL, CSA og skipsgodkjennelser.

De nye blokkene med vertikal tilkobling viser hva de virkelig er gode for, hver gang plassen er begrenset og frontkabling ikke er mulig, som er tilfellet ved kontrollpaneler eller flate bokser innen maskinteknikk eller ved bygningsinstallasjon. I industrielle omgivelser gir blokkene likevel fordeler for brukere som ikke ønsker å bøye ledningen fremover eller som helt enkelt ønsker å gå bort fra skrutilkoblingsteknikk.

De nye PTVFIX-fordelerblokkene har mange fordeler:

• Ledertilkobling på siden – ideelt der plassen er begrenset
• Allsidige monteringsmuligheter
• Særdeles små byggstørrelser
• Onlinekonfigurasjon for individuelle løsninger "out of the box".
• Rask, sikker push-in-fjærkrafttilkobling

Oppsummering

Med den nye, vertikale push-in-ledertilkoblingsretningen ønsker Phoenix Contact velkommen til en ytterligere nyskapning i FIX-serien. I tillegg til PTV-tilkoblingen som har blitt redusert ekstra til fordel for blokkene, gir de nye multiblokkene, som har separate potensialer i en blokk, også tydelige fordeler. Det innovative trykket i fronten gir brukeren mange forskjellige muligheter ved fargekoding og merking.
