Rask og kompakt - Vertikal push in-tilkoblingsteknikk for applikasjoner på energiområdet

Vertikal push in-tilkoblingsteknikk for applikasjoner på energiområdet

Energirevolusjonen munner stadig mer ut i en All Electric Society (AES), og vil derfor påvirke den elektriske strømgenereringen og distribueringen enda mer i fremtiden. AES er en verden der elektrisk energi som er generert fra fornybare ressurser, er tilgjengelig som hovedenergiform til en rimelig kostnad og tilnærmet ubegrenset. Nøkkelen til å gjøre denne verden virkelig, ligger i en omfattende elektrifisering, nettorganisering og automatisering av samtlige sektorer innen økonomi og infrastruktur.

For våre strømnett innebærer dette en tiltakende desentralisering av energigenereringen gjennom fornybare energier og forsterket bruk av ikke-lineære eller taktede strømgeneratorer og forbrukere. Det fører til stadig mer fluktuerende forsyninger og last med oversvingninger, som må begrenses på overførings- og distribusjonsnettet. Dette innebærer blant annet tiltakende bruk av måle- og beskyttelsesanordninger.

Målepunktene som oppstår i tillegg og den digitale nettorganiseringen av signalene fra trafostasjonene og koblingsanleggene i nettstyreteknikken forutsetter også at eksisterende anlegg bygges om og moderniseres. For å samle inn måleverdiene i koblingsanleggene reduseres her høy strøm og spenning til målbare størrelser ved hjelp av måleomformere.

Måletrafoskillerekkeklemmer fungerer som grensesnittet mellom måleverdiinnsamling av strøm- og spenningsomformer på den ene siden, og overordnede evalueringsenheter som måler- eller nettvernereleer på den andre siden. Disse skilleklemmene tilrettelegger for direkte tilgang i applikasjonen i forbindelse med sykliske funksjonstester.

Det legges spesielt stor vekt på sikker håndtering, dette oppnås gjennom omfattende berøringsbeskyttelse i moderne måletrafoskillerekkeklemmer.

Sammen med skilleelementet gir disse klemmene forskjellige test- og koblingstilbehør for sikker, fleksibel og effektiv testing.

I eldre anlegg finner man ofte rekkeklemmer som kun har enkelt eller bare delvis berøringsbeskyttet koblingstilbehør. Koblingselementer er ikke isolert, og testbøssinger kan kun tilkobles uisolerte testplugger. Her er lederen tilkoblet i den universelt anerkjente og velkjente skrutilkoblingsteknikken.

Her har det i mellomtiden oppstått enorme videreutviklingspotensialer. Moderne koblingslister åpner for muligheten til å koble til ledere med den raske og enkle push-in-tilkoblingsteknikken, og har et omfattende standardisert tilbehør som for eksempel systemet Clipline complete.

Rask og enkel: Ledertilkobling med PTV

Push in vertikal

Skrutilkoblingsmoduler har en lang historie å se tilbake på, og, fra et fysisk perspektiv, fremdeles enkelte fordeler sammenlignet med fjærkraftrekkeklemmer. Som eksempel er flerledertilkoblinger i et tilkoblingspunkt uten lederforbehandling, mulig med nettopp skrutilkobling.

Ved modernisering av anlegg benyttes fjærkrafttilkobling likevel stadig oftere. En vanlig årsak til dette er at det for skruforbindelser ofte foreskrives rutinekontroller som skal verifisere sikker forbindelse av lederen via dreiemomentet. Skrumoduler fra Phoenix Contact har en integrert skruesikring som eliminerer behovet for etterfølgende kontroller med hensyn til eventuelle løse skruforbindelser. Angitte reguleringer benyttes likevel ofte generelt til skruforbindelser, uten at de tar de enkelte produktene i betraktning.

Derfor har Phoenix Contact utviklet et spesielt alternativ til skrutilkoblingsmodulen - PTV-rekkeklemmen. PTV står for «push in vertical», og springer ut fra den velkjente push-in-tilkoblingsteknikken. Hovedforskjellen ligger i lederføringen: i motsetning til frontkablingen i push in-tilkoblingsteknikken er denne vertikal, og tilsvarer dermed den klassiske skrutilkoblingsteknikken.

En spesiell fordel er den lett leselige klemmemerkingen, som ikke dekkes av lederføringen, noe som tidligere var tilfelle for push-in-tilkoblingsteknikken. Videre har ledertilkobling på siden fordeler ved redesign, dersom kabler er permanent installert i eksisterende automasjonskap og ikke kan skiftes ut. For å kunne gå over til frontkabling i automasjonskapet ville en ytterligere reserve i ledningslengden være nødvendig. Hvis ledningsføringen ikke endres, kan ledningslengden opprettholdes helt problemfritt. PTV er så og si den moderne skrutilkoblingen, uten at fastmontering må kontrolleres etter vedlikeholdsskjema.

Slik forener PTV måletrafoskillerekkeklemmer fordelene ved skrumodulen og fordelene ved den fjærdrevne ledertilkoblingen.

Kompakt konstruksjon

For bruk av måletrafoskillerekkeklemmer i eksisterende anlegg er automasjonskapets layout fortsatt avgjørende, for verken lengden eller bredden til de nye klemmene skal overskride de gamle verdiene i nevneverdig grad. På grunn av de kompakte dimensjonene i monteringsrommet kan de nye PTVME-måletrafoskillerekkeklemmene med vertikal push-in-tilkobling monteres i rommet til de tidligere skrutilkoblingsmodulene.

Rekkeklemmenes kompakte lengde gjør at det fremdeles er plass til ledertilkoblingen på siden, og selv den lett lesbare tilkoblingsmerkingen er fremdeles plassert over lederinngangen. Det er også plass for oversiktlig identifisering av ledere.

Omfattende tilbehør

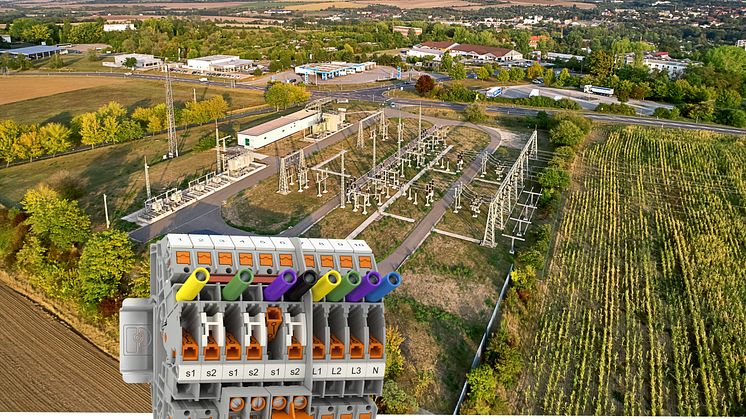

Måletrafoskillerekkeklemmene PTVME 6/S har et langsgående skilleelement som svinges og sneppes i ønsket koblingsposisjon.

Ved å sette på en hendel, kan skilleelementet om ønsket også kobles for hånd. Koblingsposisjonene er entydig gjenkjennbare i form av påtrykkede koblingssymboler. For å forhindre utilsiktet feilbetjening kan i tillegg koblingssperrer plasseres på begge sider av skillesonen. De universelle, doble funksjonssjaktene på begge sider av skillesonen tilrettelegger for individuell bruk av laske-, test- og koblingstilbehøret.

Kombinasjonen av skru- og pluggfunksjonssjakt innebærer at de vanlige testene og koblingsforløpene for måletrafoskillerekkeklemmer, dekkes på et minimalt område. Dette typiske tilbehøret kobles tapsfritt til rekkeklemmene ved at de plugges eller skrus fast.

Effektiv planlegging og oppbygging av koblingslistene

En helt avgjørende faktor ved retrofit av anlegg, er evnen til å gjenopprette tilgjengeligheten på kort tid.

Push-in-fjærtilkoblingsteknikk benyttes stadig oftere overalt der oppkoblingen skal gå raskere. Videre er selve planleggingen og dokumentasjonen av koblingslistene, en avgjørende tidsfaktor. Her tilbyr Phoenix Contact det gratis planleggings- og konfigureringsprogrammet ClipX Engineer, som kan benyttes konsekvent fra CAE-konstruksjonen og til montering.

Programmet inneholder alle standardskinnebaserte produkter fra Phoenix Contact: Rekkeklemmer, Interface- og strømforsyningsmoduler, overspenningsbeskyttelse og automatiseringskomponenter. Anleggs- og strømløpsskjemaene som genereres i CAE-systemet samt samtlige data for tilkoblingspunkter og merking importeres helt problemfritt i programmet.

Nødvendige tilbehørsartikler, som endestoppere, lasker eller endedeksler, plasseres automatisk på riktig sted ved hjelp av den integrerte autokorrekturfunksjonen. Dokumentene som kreves for å bygge opp koblingslisten, og helt til tilhørende CAD-data i 3D, gjøres tilgjengelig med eksportfunksjon.

Dermed kan artiklene som er nødvendige for å bygge opp en koblingslist, enten bestilles og bygges opp selv, eller de kan bestilles fra Phoenix Contact som komplett koblingslist. Det sparer tid og kostnader for lagerhold.

Oppsummering

Den vertikale push in-ledertilkoblingsteknikken er utmerket for redesign av eksisterende anlegg. Plassbehovet er ikke større enn ved skrutilkoblingsmoduler som har blitt benyttet så langt. Eksisterende automasjonskaplayout kan brukes for å oppnå alle fordelene som rask ledertilkobling og oversiktlig kabling gir. Ved bruk av Clipline complete finnes det et stort produktsortiment. (se tekst i boks)

Rekkeklemmene med vertikal push-in-tilkobling er optimale der plassen er begrenset, spesielt for retrofit i eksisterende anlegg med fast definerte kabelkanalavstander.

De utmerker seg med følgende:

• Oversiktlig kabling uten bøyeradier
• Lettere gjenkjennelig leder- og tilkoblingsmerking
• Omfattende laske- og testmuligheter
• Tidsbesparende ledertilkobling
• Selvforklarende tilkoblingsprinsipp
• Omfattende produktspekter med gjennomgangs-, treleder-, fireleder-, etasje-, prøveskille- og knivskillerekkeklemmer
• Bruk av Clipline complete standardtilbehør
