Hur bristfällig rörsupport påverkar axeluppriktning

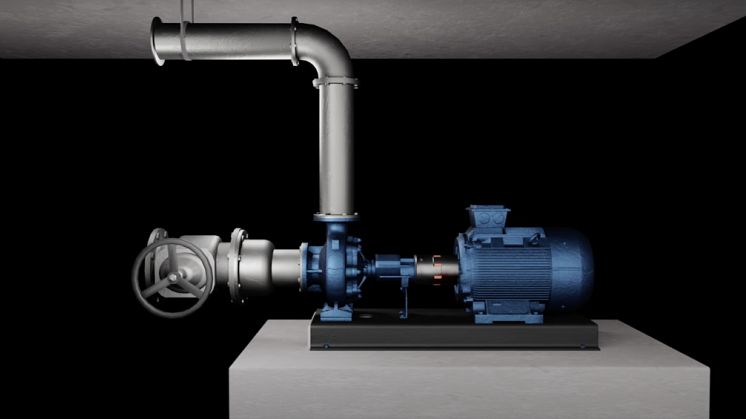

Rörbelastning uppstår när rör inte får tillräckligt stöd, vilket kan ske genom användning av rörstöd under (stela ben), hängare eller en kombination av båda. Detta kan leda till problem vid montering av flänsar och kan förkorta tätningens livslängd. Dessutom kan rörspänningen orsaka förflyttning av pumpar eller baser. För dem som utför precisionsaxeluppriktning kan detta vara särskilt problematiskt.

Rörbelastning i fält

Nyligen, när vi hjälpte en utbildningsklass att utföra en axeluppriktning på en liten pump, märkte vi att saker och ting inte gick som planerat. Varje gång de drog åt hållbultarna på motorn rörde sig motorn uppåt vertikalt med 10 till 20 mm (0,010" till 0,020") inte nedåt, som man kan förvänta sig. Efter ett par gångers shimmande och förflyttning bestämde vi oss för att gräva djupare.

• Deras första gissning om varför detta hände var att kolla efter mjuk fot. Det var bara ca 2 mm mjuk fot, så det var uteslutet.
• Basen kontrollerades för att se till att den var ordentligt fastskruvad. Inga synliga problem upptäcktes med basen.
• Kopplingen inspekterades. Även om det var en mycket fast koppling verkade den vara normal.
• Av nyfikenhet trampade vi på motorn, och det vertikala måttet ändrades mycket riktigt med mer än 10 mm (0,010").

Rörstödsystemets brist avslöjad

Efter lite samtal med gruppen bestämde vi oss för att inte bara titta på maskinen, utan hela systemet. Ett rörstöd (styvt ben) fanns under sugröret, drygt 1 m från pumpinloppet. En av mekanikerna tog tag i rörstödet och det rörde sig fritt. Han kunde dra ut rörstödet under röret nästan utan ansträngning.

Vi uppskattade vikten på rören som är anslutna till pumpen (och vätskan i den) till ca 2500 kg. Allt detta hölls på plats av (3) pumpfötter och (3) 1⁄2" bultar. Pumpen höll upp rören – inte rörstödet. Vi var alla överens om att ett nytt rörstöd skulle göras och placeras under rören innan någon ytterligare precisionsinriktning kunde försökas. De kommer också att byta ut kopplingen, inspektera basen, se till att fundamentbultarna är åtdragna och inspektera injekteringsbruket.

Vi har inte det slutliga svaret, men misstänker att kopplingsrigiditet, rörtöjning (på grund av ett icke-fungerande rörstöd) och antingen en lös eller otillräckligt kompakt bottenplatta kan ge svaret.

När du utför axeluppriktning är det bäst att titta på hela maskinen, inklusive basen och stödstrukturerna, inte bara kopplingen.
