Revolutionerande minimalsmörjning från KNOLL

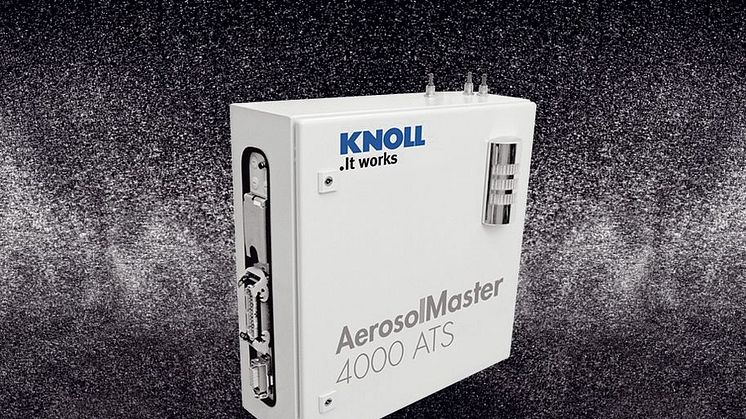

KNOLL AerosolMaster 4000 ATS är ett minimalsmörjningssystem för nästan alla processer med geometriskt bestämda skäreggar, t.ex. bearbetningscentra, transferliner, svarvning, fräsning, borrning och sågmaskiner.
Tack vare den breda produktlinjen och den unika ATS-tekniken (aerosol-torrsmörjning), är systemet lämpligt för:

• Enkel bearbetning med extern eller intern aerosolmatning
• Komplexa processer, där minst ett av följande kriterier gäller: massproduktion, djuphålsborrning, gängning, höghastighetsbearbetning, många verktyg, små verktyg, multispindelmaskiner, transferliner, fordons-, flyg-, medicinsk, verktyg/formdesign och konstruktion.

Egenskaper:

• Långa aerosolkanaler upp till 50 meter är möjligt
• Oljeinnehåll och lufttryck är enkelt justerbart på lämpligt sätt med 30 program
• Mycket fin och homogen aerosol
• Nästan torra spånor
• Omedelbar tillgänglighet av aerosolen efter spindelstart
• Valfri maskinanslutning via ProfiBus eller ProfiNet
• PLC-styrning från bearbetningsmaskinen med KNOLL-programmodul finns möjligt

Fördelar:

• Definierad aerosolkvalitet och konstant aerosolflöde, även med verktyg som byts ut
• Inga tryckvariationer på verktyget
• Stor processäkerhet
• Lång verktygslivslängd, kort bearbetningstid
• Låg luft- och oljeförbrukning
• Enkel hantering

• Smörjning med låg förlust
• Höga hastigheter upp till 45 000 rpm möjliga

• Inga vidhäftningar
• Mindre rengöringsarbete för delar och maskiner

• Inga underhållstider
• Stor processäkerhet
• Flexibel installation
• Användarvänlig

• Perfekt för OEM-kunder

Processbeskrivning:

1. Tryckluft strömmar in i injektorn via ett venturi-munstycke
2. Olja matas till venturimunstycket från behållaren
3. Venturimunstycket blandar luft och olja i en mycket fin aerosol
4. Reglerventiler för luft och aerosol definierar lufttrycket och mättnadsgraden för aerosolen
5. Oljeblandningen flyter sedan genom:

→ Roterande genomföring
→ Spindel
→ Verktygshållare→ Verktyg
→ Öppning (ar) vid bearbetningspunkt (er)
