Spara på analoga ingångar

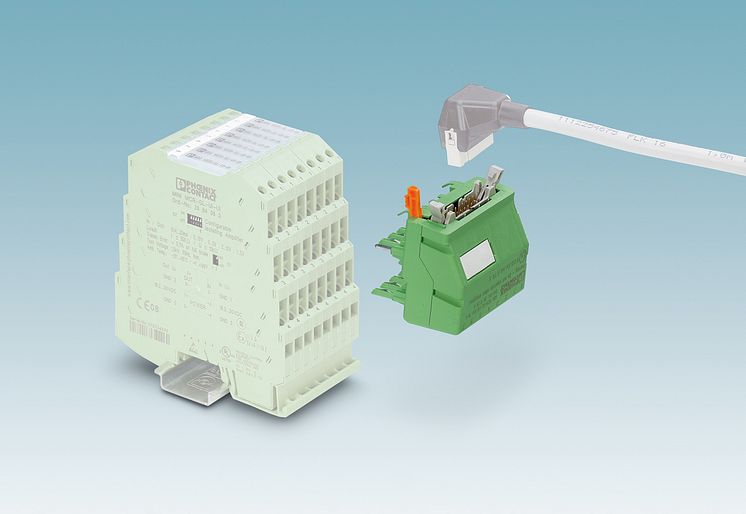

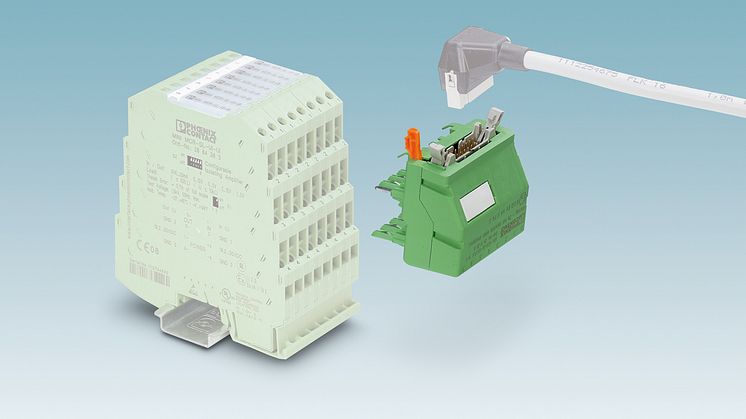

Den nya multiplexern Mini Analog från Phoenix Contact producerar en utgångssignal av upp till åtta ingångssignaler från 4 till 20 mA. På så sätt kan man minska antalet analoga ingångar på styrsystemet väsentligt. Ju fler multiplexrar man använder, desto mer sparar man.

Enheten är integrerad i en kapsling, som kan jackas direkt på den endast 6,2 mm smala signalomvandlar-familjen Mini Analog. Multiplexern kan kombineras direkt med temperaturomvandlare eller isolationsförstärkare. Om det inte krävs någon omvandling eller galvanisk isolation, kan man använda genomgångsplintar.

Om man behöver färre kanaler kan detta ställas in flexibelt via DIP-switchar. Omkopplingstiden från kanal till kanal kan också ställas in via DIP-switchar. Det finns en- eller två-sekundersintervall tillgängliga. Modulariteten med denna lösning ger fördelen att man endast behöver integrera så många mätomvandlare som verkligen behövs. Den förtillfället aktiva kanalen signaleras till styrsystemet med ett bit-mönster. Detta förs över till multiplexern via tre digitalutgångar.

Kombinationen med PT100 mätomvandlare erbjuder extra besparingspotential, eftersom förutom multiplexeringen kan man genom omvandlingen samtidigt öka antalet tillgängliga analoga ingångar på styrsystemet.

Användningsområden är exempelvis temperaturövervakning i vindkraft- eller transportanläggningar samt övervakning av motortemperaturer.
