Håller ”Snabbavgasning” på att bli ett generiskt begrepp utan betydelse?

QTF Sweden AB snabbavgasar energisystem till mindre än 0,5 mg syre/liter systemvätska på mindre än 9 dygn för system upp till 5 kubik. Nu föreskrivs bygghandlingar av vissa VVS-konsulter som menar att ”undertrycksavgasare ska innehålla styrenhet för automatisk drift av både snabbavgasning och underhållsavgasning” utan någon som helst krav på resultat. Det är inte bara felaktigt, det kan även invagga systemägare att tro att de har fått en effektfull avgasare som skyddar systemet från höga syrgashalter.

” Fråga alltid efter Snabbavgasning till mindre än 0,5 mg syre/liter! ”

Bedrägligt eller bara aningslöst?

Inget hus byggs utan krav på resultat, oavsett vad det gäller. Det kan vara hållfasthet, materialval, brandskydd, giftfria färger, storlek på bärande balkar och till och med spik. Men för aningslösa föreskrivare gäller inga regler, inga krav på resultat av systemvätska.

Om inget resultat krävs, ingen mätning och ingen kontroll sker, då spelar det inte någon roll om någonting – eller ingenting – görs. Detta är en fara för kvaliteten på värme- och kylsystem i fastigheter. Vi ser redan resultaten av för höga syrenivåer och andra gaser i systemvätska. Förkortad livslängd med korrosion, läckage och haverier på t.ex. takbafflar t.o.m. inom garantitiden, samt försämrad energieffektivitet med höga kostnader och onödiga utsläpp för uppvärmning. ­­

Den bedrägliga tryggheten hos en undertrycksavgasare i ”Snabbavgasningsläge”

En vippströmbytare för ”Snabbavgasning” som gör att en undertrycksavgasare körs kontinuerligt i stället för att gå på timer och köras 1 timma om dagen räcker inte för att nå ner till mindre än 0,5 mg syre/liter systemvätska. Kapaciteten på en undertrycksavgasare av batchtyp är helt enkelt inte tillräcklig för att nå nivån inom 9 dygn, eller ens på månader. Det skulle behövas 25 stycken sådana installerade på samma system för att komma i närheten av kapaciteten på en riktigt Snabbavgasare, med stort kontinuerligt flöde och kraftig vakuumsättning, som ger mindre än 0,5 mg syre/liter för 5 kubik inom 9 dygn. En resultatnivå som för övrigt är konservativt satt. För de flesta system på 5–10 kubik nås långt under 0,5 mg/l redan inom 2–5 dagar.

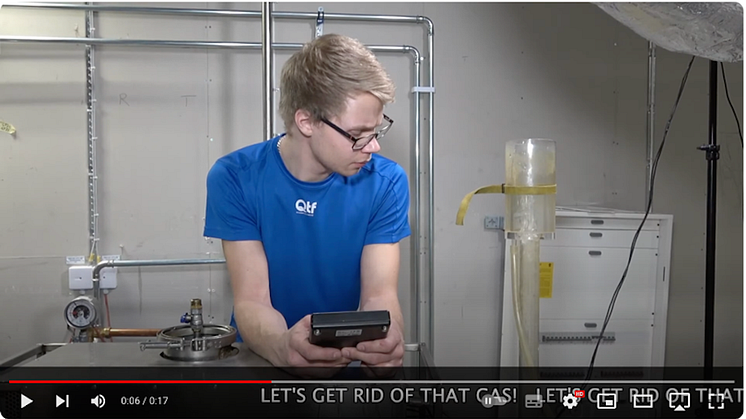

Se filmen på de två avgasningstyperna under gång och notera mängden gasbubblor som med vakuum dras ur vätskan. Då blir kapacitetsbristen hos den lilla undertrycksavgasaren uppenbar.

Youtubelänk: Till filmen om skillanden av effekt på undertrycksavgasare av batchtyp och en riktig Snabbavgasare

Till föreskrivande VVS-konsulter

Gör er själva och era kunder en tjänst och föreskriv ett resultat av undertrycksavgasningen ni specificerar. Mål måste sättas, resultat mätas och kontrolleras för att något med säkerhet ska kunna uppfyllas. Det är ett obestridligt faktum och gäller för alla projekt och verksamheter som ska skapa något, inte minst i byggbranschen. Otroligt nog verkar det undantas att gälla systemvätska i fastigheter. I alla fall av vissa aningslösa föreskrivande konsulter. Men – får vi hoppas – inte omöjligt att korrigera.

Sedan kan det ge lite huvudbry åt de produktleverantörer som säljer sina undertrycksavgasare som ”Snabbavgasare”. Men för fastighetsägares och värme-/kylsystems bästa får man hoppas att det börjar ställas krav på resultat även inom VVS-system och systemvätska.

Resultatkrav på seriös avgasning av systemvätska.

Föreskrivningar av systemvätska och värmesystem vid nybyggnation styrs av AMA-koder som tillsammans med Råd och Anvisningar tillhandahålls av Svensk Byggtjänst. Nedan ett exempel på föreskrivningstext från QTF som innehåller krav på resultat.

YHB.56 Kontroll av värmesystem

Kontroll av vätskekvalitet

Vätskan i system VS ? ska inom 48 timmar efter avslutad påfyllning och avluftning snabbavgasas samt filtreras med maskvidd 1µ enligt QTF-metoden (www.qtf.se) så att värmebärarens egenskaper för VS ? är uppfyllda som föreskrivet under PXC.1.

Avgasning ska utföras med undertrycksavgasare via konstant delflöde.
Kapaciteten ska motsvara att en anläggning med vatten och volym 5 000 liter, eller glykol – vattenblandning med volym 3 000 liter, efter 9 dygn är inom angivna gränsvärden.

Systemet ska efter snabbavgasning och rengöring utrustas med QTF underhållsavgasare enligt specifikation under PSF.1421.

Analysresultatet från kontrollmätning av vätskan i VS ? ska direkt efter avslutad snabbavgasning och filtrering dokumenteras i en vätskerapport.
Vätskerapport med resultat från mätning av systemvätskans syrgasinnehåll, koldioxidinnehåll, pH, konduktivitet och försmutsning skall överlämnas inom en vecka efter gjord mätning vid idrifttagning.

Därefter sker mätningar och rapporter, enligt särskild överenskommelse, var tolfte månad inom garantitiden och vid garantitidens slut. Om inte värmebärarens egenskaper enl. PXC.1 då uppfylls, görs ny avgasning enligt ovan.

Referensprov ska tas i samma mätpunkt och sparas i tätslutande kärl
med en minsta volym av 0,5 liter. Provbehållaren ska vara märkt med utförare, provtagningsdatum och system-ID.

PXC.1 Värmebärare

Beskrivningstext för värmebärare med vatten

System: VS ?
System: ID ?

Medium: kommunalt tappvatten med följande egenskaper:

o Syrgasinnehåll: < 0,5 mg/liter

o Koldioxidinnehåll: 0 mg/liter

o pH: 7,5 – 9

o Konduktivitet: < 600 µS/cm

o Försmutsning: inga synliga partiklar

Inga kemiska tillsatser får tillföras systemet.

FAKTA snabbavgasning
– Kranvatten som normalt fylls i VVS-system innehåller 8–10 mg/l syrgas
– Redan vid 1–2 mg/l syrgas i systemvätskan frodas korrosionen och den eskalerar sedan med halten syrgas.
– Snabbavgasning under kraftigt vakuum tar bort syrgas ner till under 0,5 mg/l på max 9 dygn vid systemstorlek på 5000 liter. Samtidigt elimineras kvävgas och andra gaser som försämrar energiöverföringen.
– Korrosion avstannar och vätskans energibärande egenskaper förbättras väsentligt.
