Xylem först med In-line syremätning av systemvätska

Vi känner bara till en person som är lika intresserad av att mäta syre som QTF är ... Leif Rydell på Xylem i Emmaboda. Han har precis installerat In-line syremätning på systemvätskan i Xylems energilager. Något som kommer att ge honom och Xylem kontinuerlig information, analysmöjligheter och förståelse för var luften, eller egentligen gaserna: koldioxid, kväve och syre kommer ifrån och hur de påverkar systemet.

Xylem har koll

Ända sedan 2011 när QTF började hjälpa Xylem med avgasning av systemvätskan i energilagret (tidigare beskrivet i QTF:s kundtidningar AQA 2014 och AQA 2016) har vi imponerats av Rydells mätningar av värme-/kylsystemens prestanda. Ett mer väldokumenterat system får man nog leta efter. Ett stort antal kontinuerligt övervakade mätpunkter av temperatur, flöde och tryck visar funktion och effektivitet i systemets alla ingående lokaler.

In-line mätning av syre

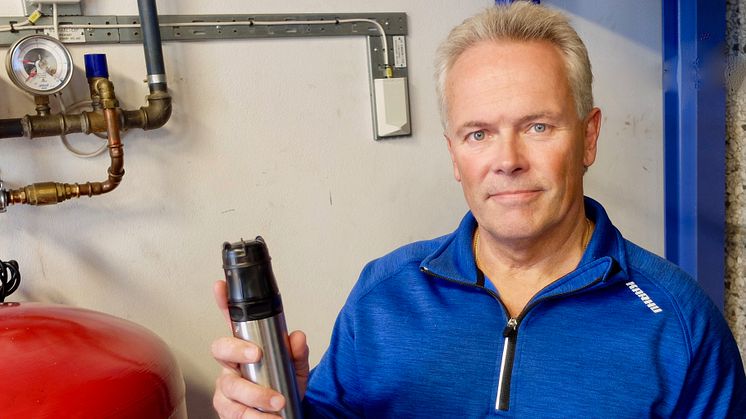

I september 2018 monterades* en mätsond direkt i rörledningen från energilagret, för att kunna ge kontinuerliga värden av vätskans syreinnehåll. Mätningarna kommer att ge möjlighet till bättre analyser av vad som försiggår i vätskan. Om och hur syreinnehållet förändras samt hur det påverkar flöde, temperatur och effektivitet. När man exakt kan följa när eventuella förändringar sker, kan det även följas om yttre faktorer som vädertemperatur eller nederbörd påverkar. Xylem är en föregångare när det gäller In-line syremätning i slutna vätskesystem. Vi känner inte till någon som tidigare har gjort detta och är stolta att vara delaktiga i mätningarna. Normalt används metoden i kontroller av syrehalt i dricksvatten eller avloppsvatten.

* Videofilm över installationen finns på Youtubekanalen QTFSWEDEN.

QTF har avgasat 90 m³ gaser ur Energilagret

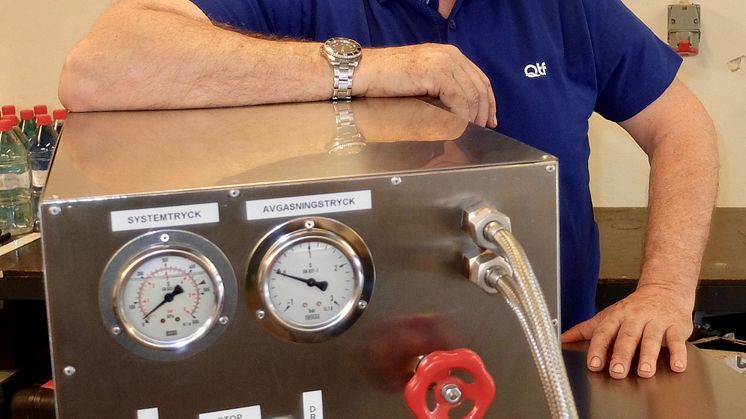

I anslutning till QTF:s specialbyggda avgasare är även kopplat en mätare som talar om hur mycket gas som totalt har avgasats ur systemet. Sedan starten 2011 har det avgasats ungefär 90 m³gas (aug 2018).

Manuella mätningar av syre

De senaste kvartalsmätningarna av syrgashalten i energilagret har visat på ett stabiliserat värde runt 0,3 mg/l syre (0,27–0,34), men i mars 2018 gick värdet plötsligt upp till 1,65 mg/l. Det skapade förstås en del oro, men det konstaterades att nivån snabbt återställdes till tidigare nivå när flödet, och avgasningen, startades igen. Flödet hade varit avstängt under en tid när varken kylning eller värme behövdes. Uppenbarligen hade gasnivåerna snabbt ökat till oönskad nivå, där korrosion kunde frodas och energieffektivitet minska. Målsättningen är att hålla syret under 0,5 mg/l, för att förhindra korrosion och att vätskan ska vara energieffektiv. Gaserna kommer in i systemet från berggrunden och från luft via de kilometerlånga plastslangarna i toppen av lagret. Borrhålsväggarna är öppna mot berggrunden, något som utvärderingsrapporten från systemkonstruktionen har kommit fram till ska undvikas i framtiden. De öppna hålen var tänkta att ge fördelar i den termiska överföringen från berggrunden, men gasintrång har gjort att man omvärderat. Man blev överraskad av mängden gas som trängde in i systemet. Skulle man bygga nytt så skulle borrhålen fodras så att de blev tätare.

Mät om du vill veta

QTF levererade mätutrustningen och följer tillsammans med Xylem mätningarna. QTF:s filosofi är, precis som Xylems, att det krävs mätningar för att kunna förstå vad som sker.

"Det gäller i alla sammanhang. Om du vill veta måste du mäta", säger Leif Rydell.

Vi kunde inte ha sagt det bättre själva. Många säljare av underhållsavgasare på marknaden, eller deras kunder, har ingen aning om avgasningen har effekt. Vilka syrenivåer som systemvätskan innehåller, om den skapar korrosion eller inte.

QTF-metoden

Med QTF-metoden besiktigas alltid systemet och systemvätskan mäts med mobila mätinstrument innan någon åtgärd föreslås. Behövs snabbavgasning så görs mätningar även under åtgärden och av slutresultatet som rapporteras till kunden. Inga gissningslekar! QTF levererar väldokumenterad systemvätska med syrenivåer som inte skapar korrosion i systemen, under 0,5 mg/l för vatten och under 0,8 mg/l i glykolsystem.

Vid de nivåerna vet vi också att systemvätskan är kompakt, homogen och ger effektiv värmeöverföring utan bubblor och gaser i systemkomponenter som värmeväxlare och pumpar.
