Sandvik utökar det batteri- och eldrivna sortimentet med en ny borrigg med topphammare för långhålsborrning

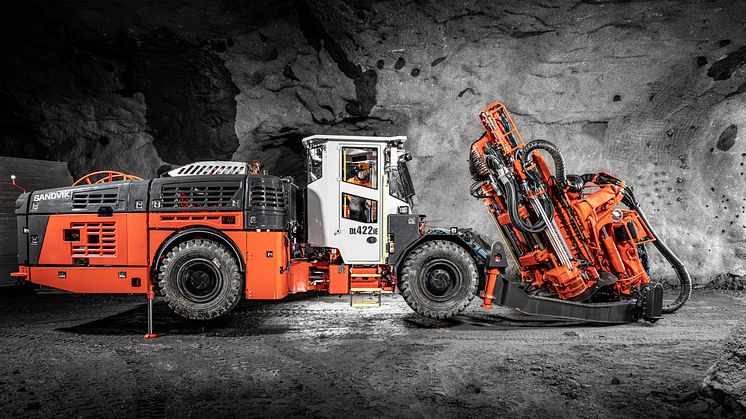

Sandvik fortsätter att utöka sitt sortiment av batteri- och eldriven utrustning med det senaste tillskottet - den nya helautomatiska borriggen med topphammare för långhålsborrning, Sandvik DL422iE. Borriggen är utrustad med elektrisk drivlineteknik för att eliminera alla dieselutsläpp vid förflyttning och ger ökad produktivitet tillsammans med en renare och bättre arbetsmiljö under jord.

Sandvik DL422iE med nollutsläpp sällar sig till Sandvik DD422iE som företagets andra batteridrivna borrigg för användning under jord. Sandvik räknar med att erbjuda ett komplett utbud av batteridrivna riggar för alla typer av borrning under jord innan slutet av 2021.

Nya Sandvik DL422iE är utformad för storskalig brytning under jord i produktionsorter på 4 × 4 m eller större. Den har den senaste intelligenta tekniken för kontinuerlig och obemannad drift, med automatisering och fjärrstyrning för borrning även under skiftbyten och pauser. Tack vare dessa och andra funktioner, i kombination med omfattande datainsamling och dataöverföring via trådlösa nätverk bidrar Sandvik DL422iE till att säkerställa bättre användning av utrustningen och högre produktivitet.

Förbättrad borrningsprestanda

Sandvik DL422iE klarar att borra vertikala och lutande kransar och ett eller parallella långhål med diametern 89-127 mm och upp till 54 m långa med hjälp av rören ST58 och ST68. Den är utrustad med den kraftfulla 33 kW bergborrmaskinen HF1560ST som använder ett beprövat koncept för borrkapacitet, tillförlitlighet och driftskostnader. Med en slagfrekvens på 40-45 Hz och optimerad slagverksdynamik för ST68-rör levererar Sandvik DL422iE optimal bergkontakt för förbättrad energiöverföring. Detta leder till minskade spänningar i bergborrverktygen, lägre temperaturer i kopplingar samt ökad livslängd för nackadapter och rör.

Omfattande funktioner för automatisering

Sandvik DL422iE är standardutrustad med Sandviks Platinumpaket för kontinuerlig och automatiserad produktionsborrning. Detta kombineras med borrstyrsystemet i-Class iSOLO för maximal produktivitet och högre noggrannhet vid borrning av borrkransar och parallella långhål. Det fungerar som en ständig kontrollfunktion och används vid uppladdning av borrplaner till styrsystemet och med hanteringen av borrplaner direkt i användargränssnittet för att säkerställa en-håls automatiserad borrning till ett fördefinierat djup. Dessutom är inmatning och positionering av bommen för nästa borrhål automatiserade, samtidigt som data överförs via trådlöst nätverk.

Förutom standardpaketet Platinum kan Sandvik DL422iE utrustas med automatisk borrkroneväxlare, vilket möjliggör autonom borrning av kompletta borrkransar och produktion även under skiftbyten. Förutom att vara utrustade med MySandviks fjärrövervakning kan enheterna också integreras med AutoMine® och OptiMine®, vilket ger styrning av flera enheter och fjärrstyrd förflyttning mellan olika borrkransar.

Utsläppsfri förflyttning

I takt med att branschens fokus på hållbarhet ökar tar Sandviks senaste lösningar för borrning specifikt itu med utmaningen med ökad borrningsprestanda i kombination med minskade utsläpp. Sandvik DL422iE har ett fyrhjulsdivet ramstyrt chassi C400E, utrustad med elektrisk drivlina (batteripaket och elmotor) för noll dieselutsläpp och minskade driftskostnader. Batterierna kan laddas under borrning (en nyligen patenterad funktion), eller via gruvans nätverk.

Sandvik DL422iE hjälper gruvor att begränsa de totala utsläppen och minska kostnaderna för ventilation och bränslen, samt skapa en hälsosammare arbetsmiljö. Tack vare kortare cykeltider och högre borrningskapacitet har Sandvik DL422iE potentialen att hjälpa gruvor att öka antalet borrade meter per skift med upp till 10 %. Genom effektivare användning av utrustningen kan produktiviteten höjas med upp till 20 %.

Hålnoggranhet och mångsidighet i produktionsborrning och spolning med luftdimma

Sandvik DL422iE är utrustad med teleskopbommen ZR35 och ett bomstöd av hästskotyp med teleskopiska stöd för maximal borrningsstabilitet och, det effektivaste borrstödet för noggrann långhålsborrning vid storskaligbrytning. Bommens breda förskjutning på totalt 3 000 mm och 620 mm teleskopförlängning möjliggör ett rotationscentrum på 2 100 mm, vilket passar många gruvbrytningsmetoder. Matningens 360° roll-over och bommens stora lutningsförmåga säkerställer mångsidighet för kransborrning i sektioner med 4 × 4 m eller större tvärsnittsarea. För att säkerställa maximal inriktningsnoggrannhet är bommen komplett utrustad med elektronisk parallellism. Ett tillval med förlängt bomstöd möjliggör upp till +/-45° matningslutning vid krans-eller långhålsborrning vilket ökar mångsidigheten vid nedåtriktad borrning i schakt i änden av malmkroppen, vid långhålsborrning i gränsen mellan malm och gråberg och vid slotraiseborrning.

Nettoborrsjunkningen vid spolning med luftdimma är upp till 15 % högre på Sandvik DL422iE i jämförelse med vattenspolning. Borriggen kan utrustas med en inbyggd skruvkompressor CT80 (8 m³/min vid 7 bar), vilket säkerställer effektiv spolning och hög borrsjunkning. Användningen av inbyggd lufttillförsel är ett kostnadseffektivt alternativ till gruvans infrastruktur för lufttillförsel eller bärbara enheter.
