BIM-teknik självklart val när experimentellt forskningslaboratorium byggs

När den omfattande projekteringen av Karolinska Institutets nya forskningslaboratorium Biomedicum drog igång föll valet på Tekla Structures, ett av marknadens mest avancerade BIM-programvara som projekteringsverktyg. Strängbetong har på uppdrag av Skanska ansvarat för projekteringen, men även dimensionering, tillverkning och leverans samt montage av stomme i stål och betong.

– I stora projekt av detta slag med tydliga och höga 3D- och BIM-krav är Tekla Structures alltid vårt primära val av projekteringsverktyg. Projektets stora omfattning har även ställt höga krav på produktionsplaneringen, vilken gjorts betydligt enklare med hjälp av Teklamodellen tillsammans med vårt eget ERP-system säger, Jesper Nygren, avdelningschef Konstruktion, Strängbetong.

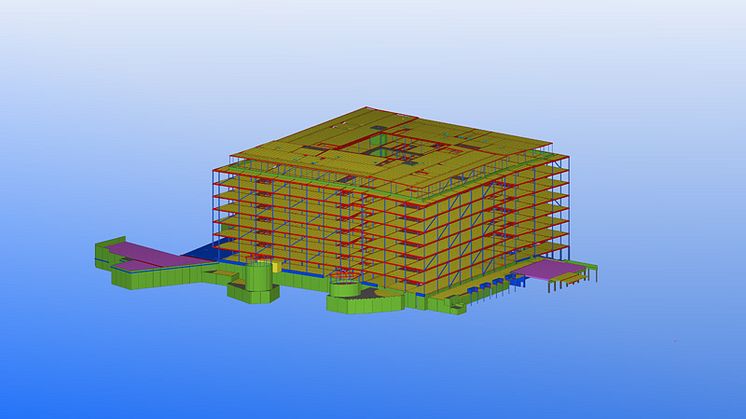

Tekla Structures har använts som projekteringsverktyg för hela stommen till Biomedicum och ligger också som grund för all planering. Stål och betong är modellerade i olika modeller för att sedan smidigt sammanfogas och levereras till beställaren i en sammansatt modell. Tekla Structures har också använts för alla projekthandlingar och för samordning och mängdavtagning. Samma modell har använts vid projekteringen av arbetsskydd och då framförallt fallskydd, något som varit extra uppskattat av Skanska.

Användning av modellen för övriga projektparter
Den ”skarpa” Tekla modellen används för samordning internt hos Strängbetong men tillsammans med externa projektörer så är det IFC-modellerna som används för samordning. Teklamodellen exporteras då till ett ”öppet” branschstandardformat (IFC) som används av andra parter i projektet för samgranskning och kommunikation. Traditionell samgranskning av geometrier och detaljer har gjorts med hjälp av dessa IFC-filer samt metadata.

Smidigt med Tekla Field3D
Under projektets gång har även Teklas programvara Tekla Field3D använts i hög utsträckning. Från Tekla Structures exporteras en IFC-modell som sedan läggs in i Tekla Field3D för användning ute på bygget. Via Tekla Field3D kan montagepersonal på byggplatsen ta del av projekterings- och produktionsstatus via läsplattor vilket ger ökad förståelse och tillgänglighet.

Fördelen med BIM
Den goda strukturen i BIM-modellen gör att 2D ritningar kan skapas mycket rationellt. Strängbetong ser dock att 3D-modellen ger överlägset bättre förutsättningar för samordning, egenkontroll, framtagning av olika rapporter för mängdavtagningar samt etappindelningar och montagetidsplanering etc. Tekla-modellen ger också möjlighet att spåra elementen på ID-nivå för att säkerställa kvaliteten i projektet. Detta skapar ett mervärde för andra delar i processen som produktion och montage.

Strängbetong har även internt utvecklade BIM-verktyg som gör att de kan länka den skarpa Tekla modellen mot sitt ERP-system (Enterprise Resource Planning) iNetto, en ”produktionsdatabas” där Strängbetong samlar all data för produktionsändamål i projektet.

– För oss ger verktygen och tekniken bättre planeringsförutsättningar för projektet som helhet. Med hjälp av tydlig struktur i modellen kan vi enkelt generera olika typer av ritningar och rapporter för att serva planerings-, produktions- och montagegrupperna med underlag. Vidare skapar det bättre möjligheter för noggrannare och mer detaljerad kontroll och överblick av förändringar i projektet under projektet gång, säger Jesper Nygren, Avdelningschef Konstruktion, Strängbetong AB.

Teklas BIM-teknik erbjuder goda förutsättningar för hög kvalité, bättre produktionsplanering och effektivare montage vilket sparar tid och pengar i projekt som Biomedicum. Det samma gäller även för den övergripande samgranskningen ihop med andra aktörer i projektet och då i slutändan även beställaren. Den övergripande förståelsen och samordningen mellan olika discipliner underlättas avsevärt med ett samgranskningsverktyg så som Tekla Field3D.

Om Biomedicum
Syftet med Biomedicum är att samla en stor del av den experimentella forskningen på Karolinska Institutet campus Solna under ett tak i en avancerad forskningsmiljö som främjar samverkan och forskning över vetenskapliga gränser.

Byggstart: 2013
Inflyttning: Under 2018
Verksamhet: Experimentell forskning i avancerad laboratoriemiljö.
Lokalyta: Cirka 65 000 kvadratmeter
Antal platser: Cirka 1 600 platser för forskare och annan personal.
Arkitekt: Berg | C.F. Møller Architects. Inredningsarkitekt: Nyréns
