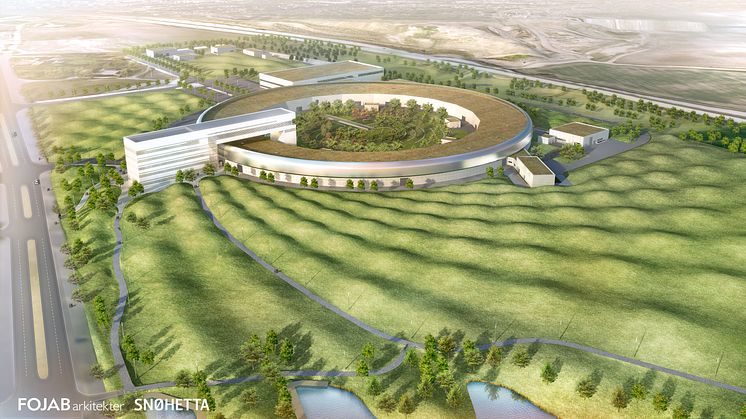

Tyréns stabiliserar Max lV-laboratoriet

Samhällsbyggnadsföretaget Tyréns är ett av de företag som är involverande i byggnationen av Max lV- laboratoriet i Lund. Tyréns har genom sin medverkan i en speciellt framtagen dynamikgrupp uppgiften att se till att byggnaden påverkas så lite som möjlig av vibrationer utifrån och inifrån. Just vibrationerna är oerhört viktiga att minska för att laboratoriets synkrotronstråle ska kunna fungera så effektivt som möjligt. När denna enorma maskin är färdig kommer den att vara 1000 gånger bättre än motsvarande anläggningar i världen.

Den 21 juni 2016 ska Max lV-laboratoriet invigas. På årets ljusaste dag kommer den klarast lysande ljuset att invigas. Men det gör i ärlighetens namn detsamma hur klart ljuset lyser om synkrotronljusanläggningen som producerar ljuset är utsatt för alltför höga vibrationer. Anläggningen som producerar ljuset består till en del av en elektronkanon med en accelerator där elektronerna nästan når ljusets hastighet. Till den andra delen består maskinen av lagringsringar där elektronerna skickas runt. Från lagringsringarna kommer forskarna att kunna ta ut ljus för olika typer av experiment. Det kan handla om att studera proteinmolekylers sammansättning, åldersbestämning av ett arkeologiskt fynd eller skapandet av 3D-bilder som visar innehållet i en äggfossil.

Vad som då är oerhört viktigt är att ljusstrålen är stabil och inte är påverkad av vibrationer. Är ljuset instabilt blir bilderna suddigare och resultaten mer osäkra. Stabiliteten står därför i centrum för allt arbete.

– En utmaning med det här projektet är dels att vi arbetar med de tuffaste vibrationsmål vi någonsin haft i ett projekt, men också att vi inte bygger en byggnad utan en maskin, berättar Ann-Charlotte Thysell, avdelningschef på Tyréns. I ett sådant här projekt kan vi, grovt förenklat, säga att vi antingen kan välja att vibrationsisolera samtliga ingående komponenter, eller bygga ihop alla komponenter så att de likt delarna i en båt rör sig på exakt samma sätt när det utsätts för vibrationer. Vi har valt den senare principen. På detta sätt får vi en helhet som med synkrotonljusanläggningen som kärna utgör en komplett maskin där alla delar samverkar.

I arbetet med fundamentet under byggnaden har det från dynamikgruppen rekommenderats att man stabiliserar underliggande moränlera med kalk och merit till ett djup av 4m. På detta sätt behöver man inte gjuta ett flera meter tjockt betongfundament som skulle kostat avsevärt mycket mer.

– När det gäller vibrationer så ska man veta att platsen för Maxlab faktiskt kan beskrivas som ideal. säger Brian Norsk Jenssen, forskningsingenjör och stabilitets-ansvarig på Maxlab. Berggrunden finns inte så långt ner och vi står på en moränlera som pressats samman under par istider, jorden är så kompakt att den kommer upp i flak när man gräver. Då moränleran är styv och fylld av sten gör det att jorden absorberar stora delar av de vibrationer som uppstår. Men självklart räcker inte detta. Tyréns hjälper till att minska vibrationerna såväl utifrån som inifrån. Och vi är mycket nöjda med det arbete de gjort. Dels har de en mycket stor erfarenhet från stora projekt men dessutom har de varit lyhörda och verkligen förstått vad det är vi har menat.

Nu går arbetet in i sin slutfas där Tyréns under mars och april kommer att genomföra tester inne i MaxlV för att se om de kan uppnå de uppsatta målvärdena.

För mer information var vänlig kontakta:
Brian Norsk Jensen, Forskningsingenjör
Max lV-laboratoriet
0709 - 32 33 47
brian_norsk.jensen@maxlab.lu.se

Ann-Charlotte Thysell, Avdelningschef akustik
Tyréns
010-452 29 89
ann-charlotte.thysell@tyrens.se
