Återvinning av energi i avspänningsånga – en lönsam åtgärd

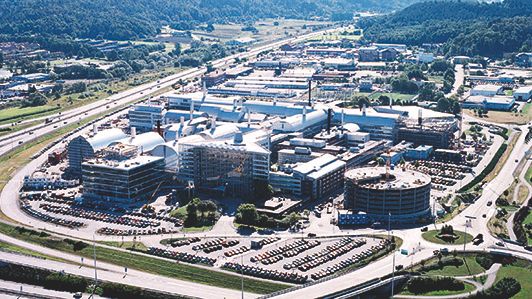

I Mölndal har AstraZeneca en av sina mest framgångsrika siter för forskning inom områdena hjärt/kärl, mage/tarm samt andningsvägar. Här har flera av AstraZenecas bäst säljande läkemedel, som tex. Losec/Nexium, forskats fram. Dessa framgångar har resulterat i en kontinuerlig utbyggnad av siten under de senaste 20 åren.

Verksamheten och myndigheter ställer mycket höga krav på klimat, hygien och skyddsventilation vilket gör att energianvändningen står för en betydande del av anläggningens driftskostnad. Arbetet med att hitta energieffektiva lösningar för att spara pengar och miljö har alltid funnits på agendan. De senaste åren har AstraZenecas krav på att minska energianvändningen blivit allt hårdare.

En del i anläggningen som använder mycket energi är systemet för ånga. Ångan används för befuktning av luft och för värmning av div. processer som tex. autoklaver och diskmaskiner. Ångan produceras centralt med 4 st naturgaseldade pannor med en sammanlagd kapacitet på 18 ton ånga/timme (motsvarar en effekt på ca 13 MW), och distribueras via ett kulvertsystem till hela siten. Allt kondensat från värmning samt stamdränage leds tillbaka till ångpannornas matarvattentank men det finns ändå mycket förluster på vägen. Bla. avspänningsånga från kondensattankar där kondensatet samlas upp innan det pumpas tillbaks till ångpannorna. Kalla vindstilla dagar kan man se ett antal ”rökpelare” från hustaken vilket till stor del är sk. avspänningsånga från dessa kondensattankar. Man kan då enkelt räkna ut att mycket energi lämnar byggnaderna denna väg.

Den senaste satsningen som gjorts för att minska energianvändningen är återvinning av energi ur avspänningsånga från kondensattankar. Detta görs genom att temperaturen i kondensattankarna sänks vilket resulterar i att avspänningsångan som tillförs i botten av kondensattanken via ett sk. tystkokarrör, kondenserar på väg upp genom tanken. Detta gör att energin i avspänningsångan överförs till vattnet i tanken istället för att lämna byggnaden via avspänningsledningen som mynnar utomhus.

Temperatursänkningen i tanken åstadkommes genom att kondensatet via värmeväxlare värmer VVC (varmvattencirkulation) och värmebärare. Dvs. energin i avspänningsångan används för att värma VVC och värmebärare. För att detta skall vara möjligt krävs installation av ett antal pumpar och värmeväxlare vid varje kondensattank. Återvinning av avspänningsångan gör även att behovet av nytt matarvatten, som skall värmas och behandlas, till ångpannorna minskar.

De planerade åtgärderna kommer ytterligare att bidra till att AstraZeneca minskar sin energianvändning och sitt CO2 utsläpp. Målet för AstraZeneca är att från 2010 till 2015 reducera sin energianvändning med 30 %. Mölndalsanläggningen är redan idag en mycket effektiv anläggning.

Fakta avspänningsånga

Avspänningsånga (även kallad flash-ånga) i ett system för vattenånga, är den ånga som frigörs när trycket och därmed också kokpunkten sänks. I ett ångsystem med kondensatavledare sker detta bla. när kondensat lämnar de trycksatta ångledningarna och via kondensat-avledare passerar över till det i princip trycklösa kondensatsystemet.

Text: Jakob Pontusson, Göteborg

Bild: AstraZeneca
