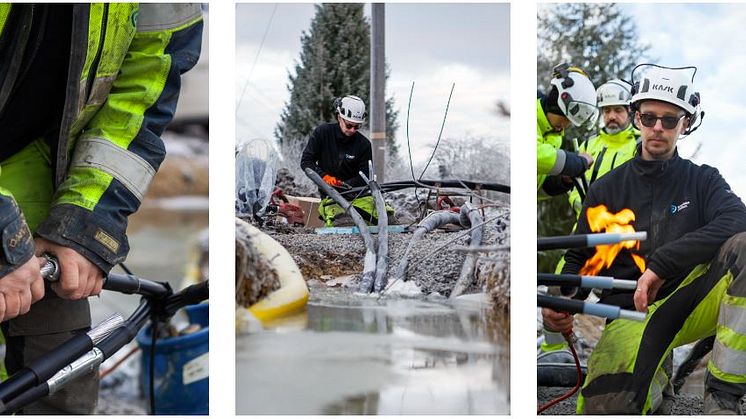

Värmning av yttermanteln utförs av Bo Örjestam och Robin Jernberg, Tekniska verken.
Värmning av yttermanteln utförs av Bo Örjestam och Robin Jernberg, Tekniska verken.

Nyhet -

Ny typ av kraftkabel testas av Tekniska verken

I Mantorp testar Tekniska verken nu Prysmians nya mellanspänningskabel med termoplastisk isolation, så kallad P-Laser. Elektroskandia har levererat all materiel till projektet, bland annat den nya kabeln AMALJ-TT 3x240 12kV samt kabeltillbehör, så som skarvar och avslut från TE Connectivity.

PP-TPE står för Polypropen-Termoplastisk Elastomer och är ett material som är tänkt att ersätta PEX-isolering, som idag är standard för kraftkablar. Sedan januari 2024 finns det en ny svensk standard, SS 424 14 20, som beskriver konstruktion och provning av PP-TPE-isolerad kabel från 12kV till 36kV.

-Fördelen med en termoplastisk isolation som i vår P-Laser är att plasten är återvinningsbar och kan smältas ned när kabeln är förbrukad. Detta går inte med PEX, säger Simon Torstensson, produktchef Elnät Prysmian.


Flera fördelar
Med att en termoplastisk isolering minskas energiförbrukningen i tillverkningsprocessen. Materialet använder en annan typ av plastbas vilket ger en till källa för isolationsmaterial, vilket ihop med den förkortade genomloppstiden bådar gott för en ökad tillgänglighet. En annan fördel är att termoplastkablar kan arbeta vid högre temperaturer, upp till 130ºC, vilket gör dem mer motståndskraftiga vid exempelvis nätverksöverbelastningar.

-Vår P-Laser är en innovativ och avancerad lösning inom kabelisolering för mellanspänningskablar som utvecklats vid Prysmians R&D-laboratorium i Milano, Italien. För de pilotprojekt där vi testar kabeln har vi tagit fram den i dimension 3x240 12kV, ett samarbete mellan våra fabriker i Italien och Sverige. Vi är i full gång med att utöka vår produktionskapacitet för att framöver kunna tillverka kabeln till 100 procent i Sverige, säger Simon Torstensson.

Testa nya produkter
Elektroskandia är Prysmians största distributör i Sverige och därför var det naturligt att de också levererar den nya kabeln till testprojektet i Mantorp.

-Vi har avtal med Tekniska verken, de vill ligga i framkant och är därför intresserade av att testa nya produkter. Till det här projektet har vi levererat 1000 meter av den nya kabeln AMALJ-TT 3x240 12kV från Prysmian samt skarvar och avslut från TE Connectivity. En av fördelarna med kabel med termoplastisk isolation är att man kan använda samma kabeltillbehör som till kabel med PEX-isolering, säger Patric Andersson, produktansvarig Elnät Elektroskandia.

-Till detta projekt används våra värmekrympskarvar och avslut. Det är våra standardprodukter, som är universella och passar såväl kabel med PEX-isolering som kabel med termoplastisk isolation, kommenterar Dan Giberg, säljchef Norden för Energidivisionen i TE Connectivity.

Montage av skruvskarvhylsor.

Skarva ihop kablar
Johan Danielson, projektör på Tekniska verken berättar om det aktuella projektet.

-Jag är med i en materialgrupp på elsidan på Tekniska verken och vi vill hålla oss a´jour då det gäller produktnyheter på marknaden. När vi fick erbjudande om att testa den nya kraftkabeln tyckte vi det lät intressant och hade också ett lämpligt projekt. Det är en sträcka där vi kommer ersätta luftledning med kabel och skarva ihop den nya P-Laser-kabeln med en befintlig PEX-kabel. Det är fråga om förläggning i mark och i rör, där vi passerar en 400kV-ledning. Det är en lättillgänglig plats, sträckan är cirka en kilometer så vi kan få med ett par skarvar och tre avslut, för att prova så mycket som möjligt med kabeln. Det ska bli mycket intressant att testa och utvärdera den, säger Johan Danielson.

Se filmreportage från projektet här!
