Partical Discharge kan leda till problem för Svenska Energiverk!

Vårt samhälles totala energibehov ökar och det ställs höga krav på ständigt tillgängliga och stabila elleveranser. Då kan även små störningar i elnätet leda till problem och konsekvenser som blir både kostsamma och resurskrävande för industrin och energiverken, runt om i landet.

- Statistiken visar att upp till 85% av alla fel som uppstår i anläggningar som t.ex. ställverk och fördelningsstationer, kan härledas till PD (Partical Discharge). Detta kan till en början vara små enkla fel men som utan åtgärd kan leda till allvarliga driftsavbrott eller till och med explosioner i anläggningen och i värsta fall även personskador, förklarar Joakim Elm, VD på Euro Energy Components (EEC).

Så, vad är då Partical Discharge (PD) och hur uppkommer detta fenomen?

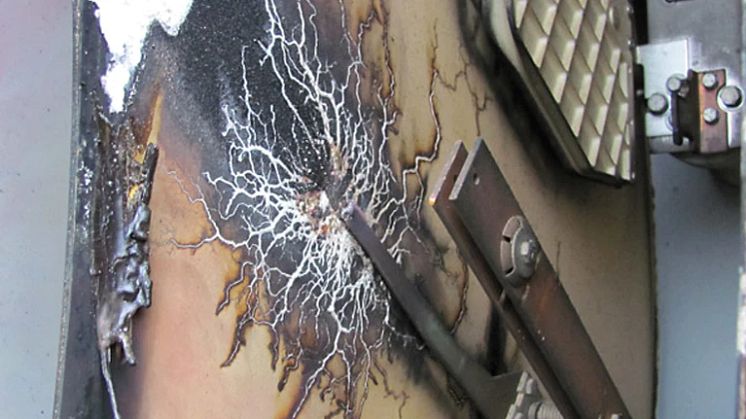

- PD är en elektrisk urladdning som slår mellan fas och jord och det finns två typer, intern eller extern. Intern PD kan t.ex. uppstå i en kabel eller i transformatorolja och extern (ytlig) PD när det är dåligt åtdragna anslutningar, isolerade kopparskenor eller en dålig isolator, förklarar Thomas Frohm, teknisk utvecklare på EEC

Fenomenet låter lite som när man steker bacon och hör man detta ljud med egna öron skall man omgående lämna anläggningen, fortsätter Thomas.

När PD uppstår finns ingen väg tillbaka och problemet kommer konsekvent att växa tills anläggningen går ner, såvida inte rätt åtgärd sätts in.

- Med rätt preventiva produkter och metoder kan dock detta förhållandevis enkelt och kostnadseffektivt undvikas på ett tidigt stadie, förtydligar Thomas.

Det handlar t.ex. om olika typer av mätningar beroende på anläggning och att man gör detta regelbundet, så att eventuella problemet fångas upp i ett tidigt stadie. Med rätt rutiner, kunskap och utrustning kan undvika personskador, driftstörningar och onödiga kostnader, säger Thomas.

Det är alltså både säkerhet och kostnader att tjäna på att ha kontroll på PD? Ja, det kan man väl utan överdrift säga, det var bara några dagar sedan ett av de större kraftbolagen kontaktade oss på EEC för få mer information om just PD-instrument. Företaget hade en anläggning där det hade gått så lång att man hörde PD-ljudet utan instrument. Där hade det tyvärr gått så långt med just PD, att kostnaderna för att återställa problemen uppskattades till ca 1 miljon kronor, vilket ganska enkelt hade kunnat undvikas i ett tidigare skede med utrustning för ca 100 000 kronor, konstaterar Joakim.

Vad är det för slags utrustning vi pratar om? – ja det beror naturligtvis på vilken typ av anläggning och miljö det handlar om säger Joakim, men som ett gott exempel finns UltraTEV Plus 2 från EA Technology, ett instrument som kan upptäcka både intern och extern PD. Dessutom på ett tidigt stadium vilket är viktigt, så att rätt insats kan sättas in för att minimera skador och avbrott på utrustningen.

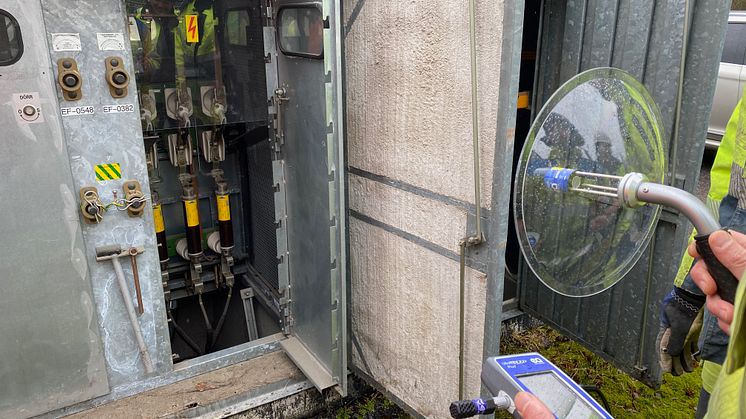

UltraTEV Plus 2, är en modell speciellt anpassat för personal som arbetar med rengöring, underhåll, besiktning samt säkerställande av konditionen på bland annat ställverk, luftlinjer, vindkraftverk och fördelningsstationer.

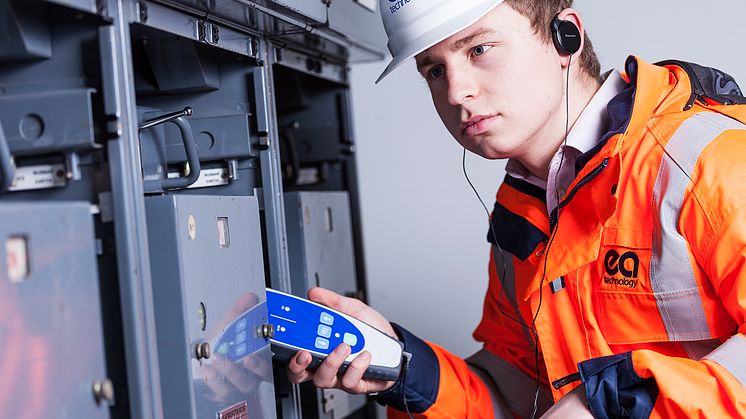

Sen har vi UltraTEV Detector 2 som är ett enklare instrument för snabb avläsning och som bör ingå i den personliga säkerhetsutrustning (PPE) för personal som arbetar i högspänningsanläggningar.

EA Technology har även molnbaserad tjänster som Astute® HV där anläggningen är uppkopplad 24/7 mot EA’s team av specialister för monitorering och analysering för att upptäcka PD på ett väldigt tidigt stadie. En perfekt lösning för monitorering av kritiska anläggningar.

EEC har tillsammans med EA Technology utbildat och levererat mätutrustning för Partical Discharge, till flertalet Energiverk runt om i Sverige.

EEC – En säker partner

Företaget har sedan 1996 framgångsrikt levererat högkvalitativa produkter, tjänster, konsultation och konceptlösningar inom el, elsäkerhet och energi till en mängd företag, stora som små. EEC’s kundkrets återfinns inom tillverkningssektorn, industrier, grossister, OEM, energiverk, kommuner och andra storförbrukare av el-material.

EEC levererar dagligen distributions- och montagematerial för skåps-, central-, och ställverksbyggare samt produkter och lösningar för åsk-, och överspänningsskydd, potentialjordning, arbete med spänning (AMS) och personlig säkerhetsutrustning (PPE).
