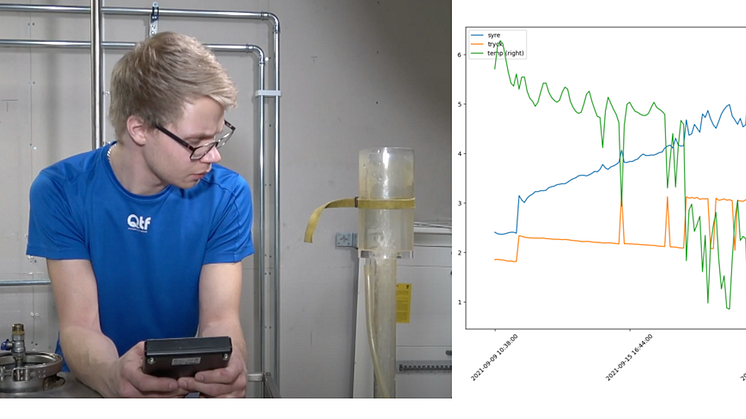

Gaser syns som bubblor i systemvätskan eller som kurva i CMU-rapporten
Gaser syns som bubblor i systemvätskan eller som kurva i CMU-rapporten

Pressmeddelande -

QTF TECH TALK #14; CMU System monitor – kontinuerlig kontrollmätning av systemvätska

Det finns de som säger att systemvätska inte innehåller syre och att man därför inte behöver mäta syrgashalten. De vet inte vad de snackar om!

QTF har gjort fler än 15 000 besiktningar/syremätningar och hjälpt massor av kunder att avgasa och rena systemvätska. Många innan deras system rostat sönder men även många systemägare med korrosionsskador och läckande system.

Det är viktigt att mäta syret för att veta om systemet behöver åtgärdas. Helst direkt efter första påfyllningen men annars gäller ”Ju förr, desto bättre”. Gärna innan läckage och haverier uppstår.

CMU System Monitor

En vidareutveckling av den manuella mättekniken med LDO-instrument är QTF:s
CMU System Monitor som kontinuerligt mäter bl.a. syrehalt, tryck och temperatur direkt i systemet.

QTF CMU System Monitor installeras i värme-/kyl- eller ÅV-system och övervakar kontinuerligt syrenivå, temperatur och tryck. CMU:n är utbyggbar med fler mätvärden, till exempel totalgas, pH och konduktivitet.

Håll koll under garantitiden

För funktionskritiska system används den som permanent installation, i första hand under garantitiden för att säkerställa kontroll över syrenivån i avgasade system så att nivån hålls under 0,5 mg/liter systemvätska, att systemet hålls energieffektivt och att ingen korrosion uppstår. Om syreinträngning sker i systemet larmar CMU:n. Värdena från den kontinuerliga mätningen presenteras via mobilnätet till QTF som övervakar, tolkar och ger rapport till kunden. Kunden kan också ha direktaccess till sin information via inloggning. Mätvärdena samplas från 1 ggr/sek till 1 ggr/dygn och lagras även lokalt i CMU:n.

CMU:n kan användas för att identifiera problem

För problemsystem och för att identifiera orsaker till syreinträngning används CMU:n även vid problemsökning. Det kan röra sig om 1–3 månaders övervakning för att identifiera tidpunkter, volymer och samband med andra variabler (t.ex. tryck och temperatur) som hjälper till att identifiera felorsaker. Syreökningar i förhållande till tryckförändringar/pumpmönster som visas i filmen är ett exempel på diagnos som leder fram till förklaringen av felet med snabbstartande pumpar och flöden som skapar syreinträngning som annars hade varit omöjlig att upptäcka.

Björn Carlsson, grundare av QTF, som har utvecklat maskinen berättar mer i filmen:

CMU:n visar kontinuerligt effekten av installerad underhållsavgasare.

CMU:n registrerar och sänder över mobilnätet data till QTF som tolkar och sammanställer rapporter till systemägaren.

CMU:n larmar om syrgashalten överstiger 0,5 mg/liter systemvätska – nivån där korrosion börjar märkas och där övriga gaser börjar påverka energiöverföringen negativt.

CMU:n hyrs månadsvis från QTF som också genomför installation, övervakning och demontering/hemtagning av utrustningen.

Utrustningen kräver två uttag i dimension DN 15 till systemet, 230 V strömtillförsel och mottagning för mobiltelefon. Överföring sker med 3G/4G. Syremätning i CMU:n sker via LDO-sond (Luminescent Dissolved Oxygen) och mäter väldigt pålitligt från 0,1 mg till 20 mg syre per liter systemvätska.

Kontakta Richard Bremer, Helene Karlsson eller Elving Isaksson för mer information och offert.
