Rengårds nya turbin ökar Skellefteälvens reglerförmåga
Med utbyggnaden av Rengårds kraftstation med ett nytt andra aggregat tar kraftverket steget upp till att vara Skellefteå Krafts största verk i Skellefteälven med en samlad effekt om 71 MW. Samtidigt förbättras den samlade reglerförmågan i älven när nya G2 enligt planen tas i bruk före jul.
AV GÖSTA LÖFSTRÖM
Det är inte vanligt med bygge av ny vattenkraft i Sverige, men Skellefteå Kraft har uppfört ett helt nytt aggregat, som nu ska tas i drift och medverkar till fördubblad effekt i Rengård. Det är första gången sedan 1980-talet som det installeras någon ny turbin i något kraftverk i Skellefteälven.
– Det är fantastiskt att få bygga ny effekt i ett samverkansprojekt där vi kunnat utnyttja all den kompetens som finns i branschen, säger Susanne Öhrvall, affärsenhetschef vattenkraft vid Skellefteå Kraft.
Sammanlagt har bolaget investerat en miljard kronor i Rengård sedan 2021. Först renoverades G1 som fick ny turbin, ny generator och uppdatering av komponenter. Det är en Kaplanturbin med sex skovlar och kapacitet att hantera ett större vattenflöde än tidigare. Generatorn medger större effekt än den gamla.
Nu senast har den helt nya G2 med en fembladig Kaplanturbin med oljefri smörjning av löphjul byggts precis intill G1. De båda aggregaten har fått gemensam överbyggnad, gemensamma kontrollrum, traverser och andra funktioner.
Effekten har i stort sett fördubblats från 35 MW till 71 MW. Normalproduktionen kommer inte att öka nämnvärt, men maxproduktionen vid givna tidpunkter har fördubblats, vilket bidrar till förbättrad reglerförmåga.
– Vi har varit bromsklossen i älven, men nu gynnar vi kraftverken både ovanför och nedanför oss och ytterst Sveriges elförsörjning.
– Vi har haft det väl utbyggt i älven, men inte fullt ut effekt- och flödesmässigt. Det är naturligt att bygga ut där man redan har kraftverk och det finns plats, säger Susanne Öhrvall, som tycker det har varit slöseri att periodvis behöva spilla vatten rinna förbi i fåran, att inte ha utnyttjat det vattenflöde som faktiskt finns.
Susanne Öhrvall är affärsenhetschef vattenkraft vid Skellefteå Kraft. Bild: Skellefteå Kraft/Evalena Karlsson
Driver flertalet verk i älven
Den 41 mil långa Skellefteälven är en av de stora Norrlandsälvarna. Den rinner upp i Arjeplogs kommun och mynnar i Bottenviken i Skellefteå kommun. Av älvens sammanlagt 15 vattenkraftverk driver Skellefteå Kraft elva. Och Rengård blir nu det effektmässigt största av Skellefteå Krafts verk i älven. Men det finns en knapp handfull betydligt större kraftverk med andra ägare. I praktiken står Skellefteå Kraft för nästan hälften av den effekt som tas ut i älven.
Upprustningen av Rengårds kraftstation försenades i tidigt skede dels av längre tid för miljötillstånd än beräknat med åtföljande byggstart under en ogynnsam årstid. Starten sköts upp från hösten 2020 till våren 2021. Arbeten som skulle utförts under sommarsäsongen försköts till vintern och då ökade komplexiteten med kyla och nederbörd i det karga klimatet.
Men sedan har projektet enligt Susanne Öhrvall löpt på bra. Pandemitidens problem hanterades bra på själva byggplatsen och leveransproblem till följd av bland annat kriget i Ukraina hanterades trots allt väl. Och en förnyad budget har sedan kunnat hållas.
Utbyggnaden av Rengård har varit ett samverkansprojekt som Skellefteå Kraft genomfört med NCC som byggentreprenör, Andritz AB som teknisk entreprenör och maskinleverantör, Norconsult som projektör och VEO som leverantör av kontrollsystem.
”Vågar ställa ambitiösa krav”
Norconsult har projekterat Rengård G2 som Sveriges första kraftstation där allt från design till utförande skett helt digitalt.
– Det har varit ett fantastiskt projekt för oss att vara involverade i alla berörda teknikområden, säger Jonas Björnström, Avdelningschef Generator & Turbinteknik vid Norconsult.
– Att designa, bygga och förbereda för drift och underhåll enbart utifrån en komplett digital tvilling är unikt för en så stor konstruktion och Rengård G2 är ett tydligt bevis på vad som är möjligt att uppnå genom gott samarbete, användning av ny teknik och uppdragsgivare som vågar ställa ambitiösa krav.
Norconsult har under de senaste tio åren tagit stora steg i implementering och användning av BIM och digitala arbetsprocesser och har haft ett mål att genomföra alla faser digitalt. Man har arbetat med ett digitalt arbetsflöde och modeller i alla led, så att rätt information varit tillgänglig vid rätt tidpunkt och på rätt plats genom hela kraftstationens livscykel.
– Med god teknik i grunden kan man kanalisera informationsflödet så att de som vid varje tidpunkt ska använda informationen har den senaste versionen tillgänglig på ett förståeligt sätt. Digitala tvillingar bryter ner språkliga och kulturella skillnader och alla förstår problemställningarna lika, säger Jonas Björnström.
– BIM-modellerna används direkt i kommunikationen med byggarbetsplatsen, vilket effektiviserar produktionsprocessen och säkerställer exakt genomförande. Modellerna fungerar som produktionsunderlag för entreprenören, och vi kan ta emot inmätningar (scanning) direkt som grund för anpassning mot verklig terräng och tidigare utförda etapper. BIM-modellerna ger detaljerade relationshandlingar, vilket i driftsfasen kommer att förenkla och bidra till besparingar i både förvaltning, drift och underhåll.

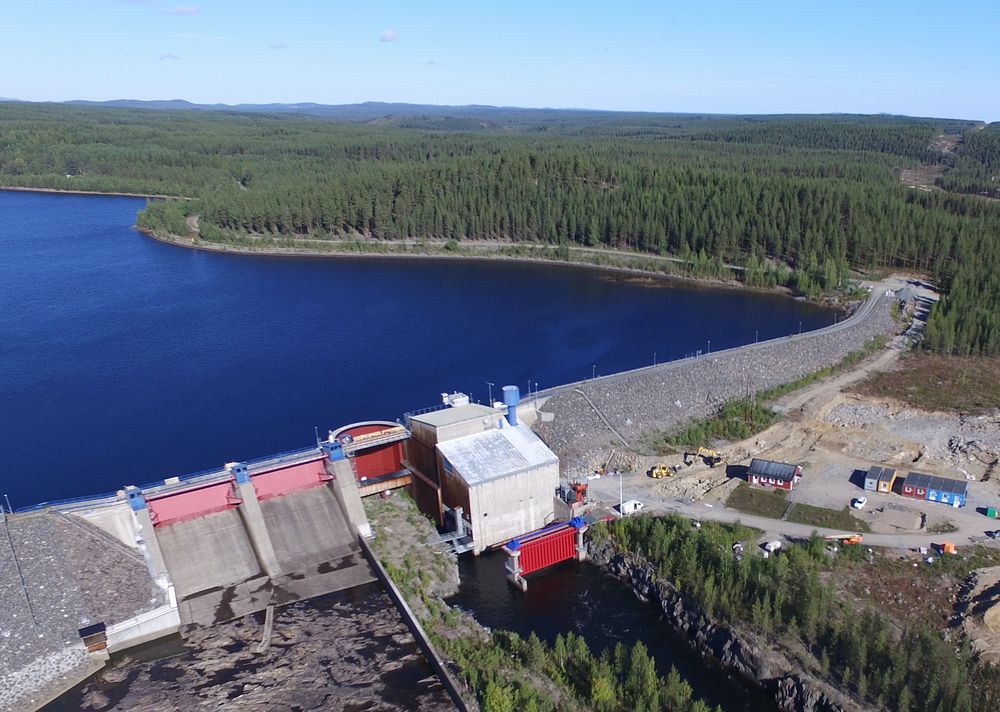

Rengårds kraftstation som den såg ut innan G2 byggdes mellan utskovsluckorna t v och befintliga G1. Bild: NCC/Mattias Holmgren
”Satsar modigt på nya finesser”
Det nordiska företaget VEO bidrar i Rengårds-projektet med el- och kontrollsystem för kraftverket, allt från automationslösningar och styrsystem, utomhus ställverk och hjälpsystem för AC och DC till ström ut på nätet.
– Det här är ett typ-projekt för oss som passar vår spetskompetens, säger Ville Vieri, försäljningschef vid VEO. Men det är inte helt vanligt att få bygga nytt och stort som i Rengård. Det sker väl en gång vart femte år i Sverige och Norge.
– Vi har ett långt och gott samarbete med Skellefteå Kraft, som vet vad de vill ha och som satsar på många nya finesser för bland annat automation och software. De är på rätt väg och vill ha lösningar som är optimala och moderna i framkant. Det är modigt och litet av ett pilotprojekt. Bland annat är det ett RDS-system för digitalisering enligt en ny standard. Här är de först i Norden enligt vår erfarenhet. Det kommer branschen att införa i fler anläggningar när man uppdaterar gamla anläggningar, säger Ville Vieri och sammanfattar sin uppfattning:
– Det är en konservativ bransch, men här har Skellefteå Kraft tydligt valt att möjliggöra för framtidslösningar, säger Ville Vieri.
//
FAKTA I KORTHET
Utbyggnad av Rengårds vattenkraftverk
Byggherre: Skellefteå Kraft AB
Projekteringsledning: Norconult Sverige AB
Byggentreprenör: NCC Sverige AB
El- och kontrollsystem: VEO AB
Maskinleverantör: Andritz AB
Tidplan: Våren 2021-hösten 2024
Projektkostnad: Cirka 1 miljard kronor
//
