Åtdragningsmoment och axelcentrum för överhängande pumpar

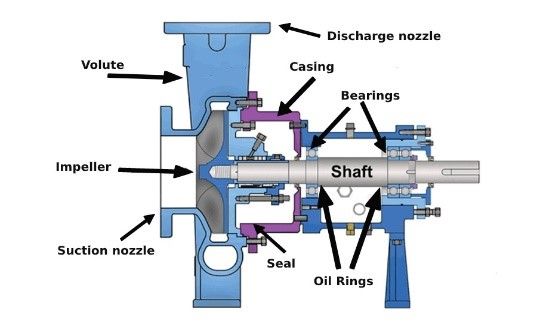

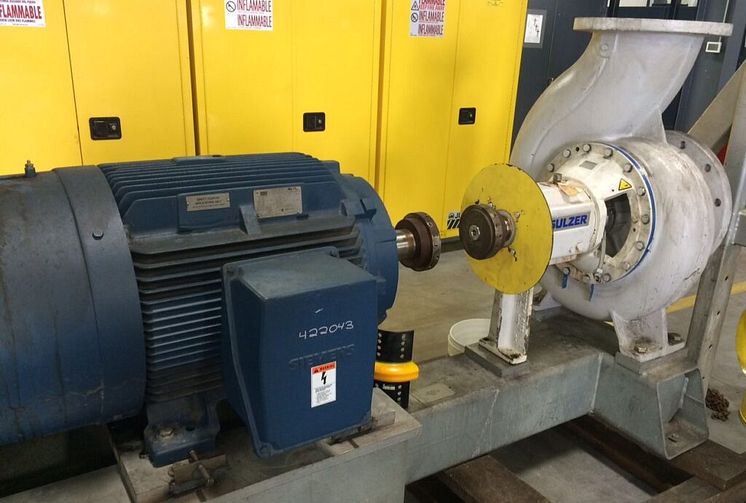

Nyligen genomförde jag en utbildning på en plats som hade flera centrifugalpumpar, varav majoriteten var överhängda pumpar. Som du kan se i diagrammet nedan bultar det överhängda pumphuset till spiralen med en ring av bultar i en cirkulär fläns.

Problem med bultbundna och basbundna förhållanden
Det som inträffade efter ett byte av roterande element var antingen en bultbunden eller basbundet förhållande förändrades vid elmotorn som inte fanns innan bytet.
Problemet? Om ringen av bultar inte dras åt jämnt, i ett korsdragande mönster, kan det ändra stigningen (vinkeln) på axelns mittlinje. Med andra ord:
- Om toppen dras åt mer än botten, höjs axelns mittlinje.
- Om botten dras åt mer än toppen, sänks mittlinjen.
- Om en sida dras åt mer än den andra, ändras mittlinjen.
En metod för att observera detta fenomen är att dra åt bultringen medan du använder ditt uppriktningsverktyg, som är monterat och i live mode (påslaget).
Det är dock viktigt att påpeka att detta INTE är det rekommenderade sättet att genomföra precisionsaxeluppriktning. Höljets flänsbultar måste dras åt jämnt för att bibehålla korrekt packningstätning och för att säkerställa att pumphjulet är ordentligt justerat till spiralspelet.
Tänk på att små detaljer kan ge upphov till förbryllande utmaningar vid noggrann axeluppriktning!
